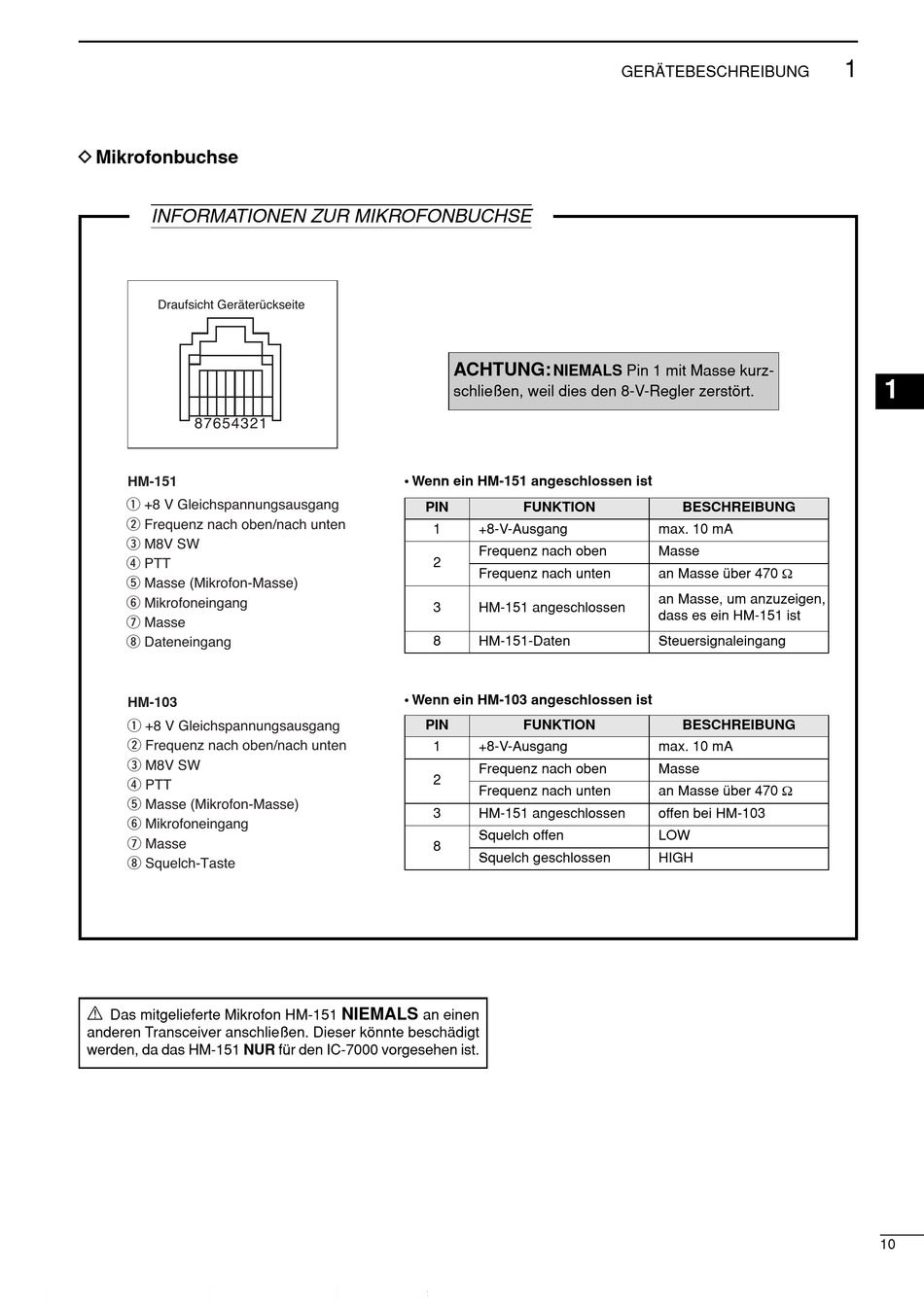

Icom IC-7000 Bedienungsanleitung Seite 19

D Mikrofonbuchse
INFORMATIONEN ZUR MIKROFONBUCHSE
Draufsicht Geräterückseite
8 7 6 5 4 3 2
HM-151
q +8 V Gleichspannungsausgang
w Frequenz nach oben/nach unten
e M8V SW
r PTT
t Masse (Mikrofon-Masse)
y Mikrofoneingang
u Masse
i Dateneingang
HM-103
q +8 V Gleichspannungsausgang
w Frequenz nach oben/nach unten
e M8V SW
r PTT
t Masse (Mikrofon-Masse)
y Mikrofoneingang
u Masse
i Squelch-Taste
R
NUR
1
• Wenn ein HM-151 angeschlossen ist
PIN
• Wenn ein HM-103 angeschlossen ist
PIN
NIEMALS
ACHTUNG:
NIEMALS
FUNKTION
FUNKTION
BESCHREIBUNG
Ω
BESCHREIBUNG
Ω
1
