Anschließen des Systems
Anschlüsse­auf­der­Rückseite
Q P
A. Low-Profile-PCIE-Steckplätze
B. PCIE-Steckplätze mit voller Bauhöhe
C. Betriebsanzeige
D. Status-LED Mainboard
E. Status-LED Backplane
F. ID-LED
G. Netztaste
H. DVD-Laufwerk (optional)
I. Netzteil 1
Tabelle­1.­ NetzwerkLEDs
LED
Linke­LED
Rechte­LED
8
A
O N M L

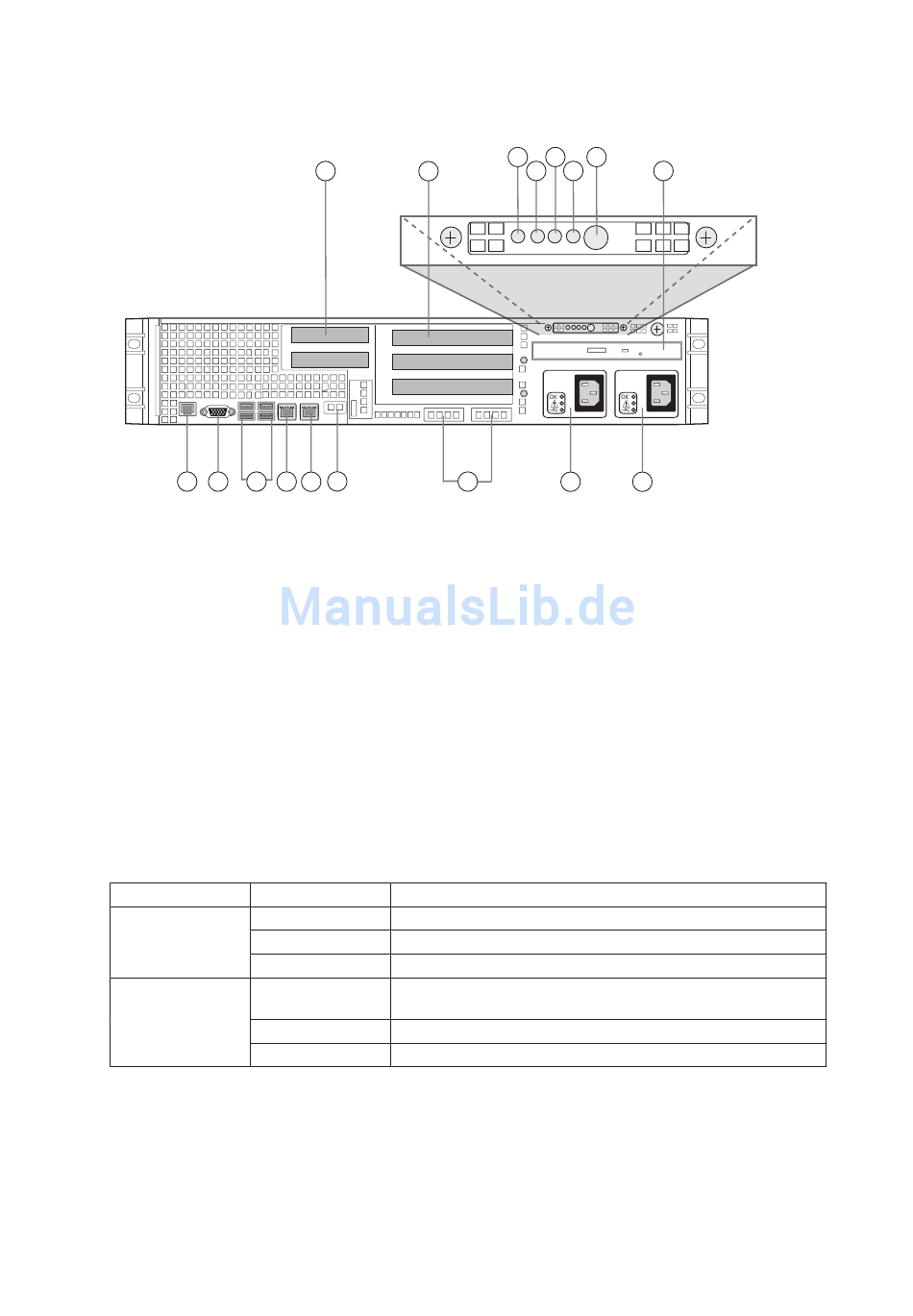

Abbildung­1.­Anschlüsse­auf­der­Rückseite
LEDStatus Beschreibung
Aus Es besteht keine Netzwerkverbindung
Gelb Netzwerkverbindung vorhanden
Gelb blinkend Sende-/Empfangsaktivität
Aus Verbindung mit 10 Mbit/s
(wenn linke LED leuchtet oder blinkt)
Gelb Verbindung mit 100 Mbit/s
Grün Verbindung mit 1.000 Mbit/s
C E G
B D F
K J
J. Netzteil 2
K. E/A-Erweiterungsmodule (optional)
L. Netzwerkanschluss zur Serververwaltung (optional)
M. Netzwerkanschluss 2
N. Netzwerkanschluss 1
O. USB-Anschlüsse
P . Monitoranschluss
Q. Serieller RJ45-Anschluss
H
I
Einrichten­des­Systems
