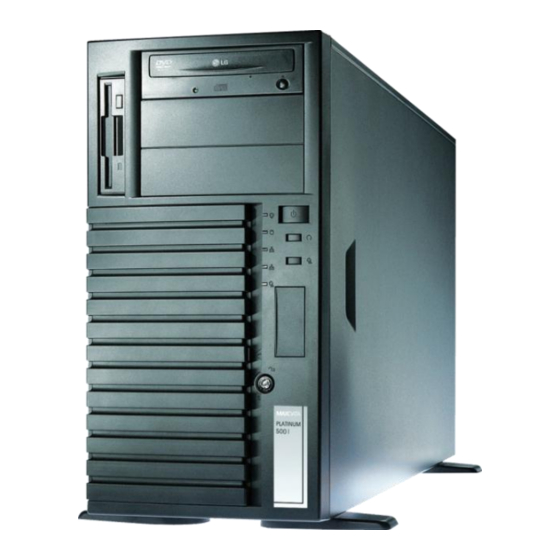

MAXDATA PLATINUM 500 I M7 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für PLATINUM 500 I M7:
- Benutzerhandbuch (41 Seiten) ,
- Kurzanleitung (2 Seiten) ,
- Kurzanleitung (2 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für MAXDATA PLATINUM 500 I M7
Inhaltszusammenfassung für MAXDATA PLATINUM 500 I M7
- Seite 1 MAXDATA Server PLATINUM 500 I Benutzerhandbuch...
-
Seite 3: Inhaltsverzeichnis
Ausbauen von Prozessoren ...................... Installieren von PCI-Karten ........................ Austauschen der Sicherungsbatterie .................... 4 ServerDienstprogramme BIOS-Setup-Dienstprogramm verwenden .....................5 Setup starten ............................5 Wenn Sie nicht auf das Setup zugreifen können ................5 Setup-Menüs ............................5 5 RackMontage Stückliste ...............................7 Installation .............................8 MAXDATA Server PLATINUM 500 I M7... - Seite 4 6 Technische Referenz Technische Daten zum Netzteil ......................1 Eingangsspannung des 600-W-Einzelnetzteils .................1 Effizienz ............................1 Ausgangsspannung des 600-W-Einzelnetzteils ................1 Eingangsspannung des redundanten 650-W-Netzteils ..............1 Ausgangsspannung des redundanten 650-W-Netzteils ..............1 Umgebungsspezifikationen für das System .................. 7 Richtlinien und Integrationshinweise Richtlinienkonformität des Produkts ..................... Konformität des Produkts mit Sicherheitsrichtlinien ................ EMV-Konformität des Produkts ...................... Sicherheitsprüfzeichen des Produkts .......................
-
Seite 5: Einrichten Des Systems
Komponenten beschädigt werden. ACHTUNG Um den Server vom Wechselstromnetz zu trennen, muss das Netzkabel von der Steckdose abgezogen werden. ACHTUNG Hinweis für Standgeräte: Um die Standsicherheit zu gewährleisten, müssen die Standfüße nach außen geschwenkt werden! MAXDATA Server PLATINUM 500 I M7... -
Seite 6: Anschließen Des Systems
Anschließen des Systems Anschlüsse an der Rückseite B D F C E G Abbildung 1. Anschlüsse an der Rückseite A. Status-LED Diagnose-LED 2 ID-LED Diagnose-LED 1 C. Diagnose-LED 7 (MSB-LED) Diagnose-LED 0 (LSB-LED) D. Diagnose-LED 6 Serieller Anschluss A Diagnose-LED 5 Videoanschluss Diagnose-LED 4 M. -
Seite 7: Einschalten Des Systems
* Nur für PLATINUM 500 mit SAS-/SATA-Backplane-Option. Bei zu hoher Backplane-Temperatur wird von der Backplane gleichzeitig zur LED-Anzeige ein akustisches Warnsignal abgegeben. Dies kann auf einen Lüfterfehler hinweisen. MAXDATA Server PLATINUM 500 I M7 MAXDATA Server PLATINUM 500 I M7... -
Seite 9: Merkmale Des Serversystems
• Ein nicht redundanter Lüfter in jedem Netzteil • Integrierter IPMI2.0-konformer Baseboard Management Controller Server Management • Unterstützung für Remote-Management-Modul-3 („KVM over IP“) • Unterstützung für System-Management-Software • Light-Guided Diagnostics der austauschbaren Einheiten (FRUs) MAXDATA Server PLATINUM 500 I M7... -
Seite 10: Positionen Der Anschlüsse Und Komponenten Der Serverplatine
Positionen der Anschlüsse und Komponenten der Serverplatine ICH10 Abbildung 3. Position der Anschlüsse und Komponenten auf der Serverplatine SATA-Anschluss 3 Anschluss für Hauptstromversorgung Interner Steckverbinder für zwei DIMM-Sockel des Prozessorsockels 1 USB-2.0-Anschlüsse (Kanäle A und B) SATA-Anschluss 5 Zusätzlicher Anschluss für Netzteil SATA-Anschluss 4 24-poliger SSI-Anschluss für Bedienfeld auf der Vorderseite... -
Seite 11: Konfigurationsjumper
DIMM-Fehler-LED Status-LED Fehler-LED für Systemlüfter 2 System-ID-LED Fehler-LED für Prozessorlüfter 1 Festplattenaktivitäts-LED Fehler-LED für Prozessorlüfter 2 Fehler-LED für Systemlüfter 3 Fehler-LED für Systemlüfter 1 5-Volt-Standby-LED Fehler-LED für DIMM MAXDATA Server PLATINUM 500 I M7 MAXDATA Server PLATINUM 500 I M7... -
Seite 12: Ssi-Frontpanel-Anschluss
Tabelle 3. LEDAnzeigen Bezeichnung Bedeutung 5VStandbyLED Die LED ist als „5VSB_LED“ gekennzeichnet. Sie leuchtet, wenn die Plattform am Netz angeschlossen ist und die Serverplatine mit einer Standby-Spannung von 5 Volt versorgt wird. SystemIDLED. Die blaue Identifikations-LED lässt sich mit geeigneter Systemverwaltungs- software ein- und ausschalten (z. -
Seite 13: Hardwareanforderungen
- DDR 1 (nur Single- und Dual-Rank), DDR 1066 und DDR 800 • UDIMMs: - Single- und Dual-Rank - x8-DRAM mit 1Gb- oder Gb-Technologie - DDR 1, DDR 1066 und DDR 800 MAXDATA Server PLATINUM 500 I M7 MAXDATA Server PLATINUM 500 I M7... -
Seite 14: Memory Mirroring
Memory Mirroring Der Chipsatz unterstützt Memory Mirroring. Memory Mirroring ist ein Konzept zur Vermeidung von Datenverlust im Falle des Ausfalls eines DIMMs. In einem gespiegelten System (Mirroring) beträgt der maximale nutzbare Speicher die Hälfte des installierten Speichers. Memory Mirroring wird durch Spiegelung der beiden Speicherkanäle je Prozessor erreicht. Für Memory Mirroring müssen die DIMMs kanalübergreifend gleiche Kapazität und Technologie haben. -
Seite 15: Hardwareinstallationen Und Upgrades
Beim Aufsetzen hat die Frontblende oben zum Gehäuse einen Öffnungswinkel von ca. 0°. . Schwenken Sie die Frontblende an das Gehäuse heran und drücken Sie dagegen, so dass die Schnapphaken oben einrasten. Abbildung 8. Frontblende MAXDATA Server PLATINUM 500 I M7... -
Seite 16: Gehäuseabdeckung Abnehmen
Gehäuseabdeckung abnehmen 1. Nehmen Sie die Frontblende ab. . Lösen Sie die drei Rändelschrauben, die die linke Abdeckung vorne am Gehäuse halten. . Ziehen Sie die Abdeckung nach vorne (ca. 1 cm), so dass die Führungshaken aus den Gehäusenuten gleiten können. 4. - Seite 17 5. Schieben Sie den Wechselrahmen zurück in das Hot-Swap-Gehäuse (bei geöffnetem schwarzen Hebel). Drehen Sie anschließend den schwarzen Hebel nach oben, so dass der Wechselrahmen einrastet. Abbildung 12. Wechselrahmen in HotSwapGehäuse schieben MAXDATA Server PLATINUM 500 I M7 MAXDATA Server PLATINUM 500 I M7...
-
Seite 18: Ein- Und Ausbauen Von Speichermodulen
Ein- und Ausbauen von Speichermodulen Die DIMMs sind auf der Platine mit DIMM_A1 bis DIMM_B und DIMM_D1 bis DIMM_E gekennzeichnet. Beginnen Sie die Speicherbestückung mit DIMM_A1. Rüsten Sie Speicher zunächst im jeweils ersten Sockel der folgenden Speicherkanäle auf, bevor Sie DIMMs im zweiten Sockel eines Kanals einsetzen. Bei Systemen mit Prozessoren verteilen Sie den Speicher gleichmäßig auf die Prozessoren. -
Seite 19: Ausbauen Von Dimms
8. Drücken Sie den Sperrhebel am Prozessorsockel nach unten. Halten Sie den Hebel nach unten gedrückt, und schieben Sie ihn gleichzeitig weg vom Sockel, damit er sich vom Haken löst. Öffnen Sie den Sperrhebel vollständig. Siehe Abbildung 14. MAXDATA Server PLATINUM 500 I M7 MAXDATA Server PLATINUM 500 I M7... - Seite 20 Abbildung 14. Prozessorhalterung öffnen 9. Drücken Sie den hinteren Stift an der Montageklappe nach unten, so dass diese sich vorne leicht anhebt. Öffnen Sie die Montageklappe vollständig. Siehe Abbildung 15. Abbildung 15. Montageklappe öffnen 10. Wenn sich auf der Montageklappe noch eine Schutzabdeckung befindet, entfernen Sie diese und bewahren Sie sie für einen späteren Gebrauch auf.
-
Seite 21: Kühlkörper Installieren
4. Setzen Sie alle Komponenten wieder ein, die Sie zuvor entfernt haben, um den Prozessorsockel zu erreichen. 5. Schließen Sie das Servergehäuse, und verbinden Sie den Netzstecker wieder mit dem Server. MAXDATA Server PLATINUM 500 I M7 MAXDATA Server PLATINUM 500 I M7... -
Seite 22: Ausbauen Von Prozessoren
Ausbauen von Prozessoren 1. Beachten Sie die Sicherheits- und ESD-Hinweise am Anfang dieses Handbuchs. . Schalten Sie alle mit dem Server verbundenen Peripheriegeräte aus. Schalten Sie den Server aus. . Ziehen Sie den Netzstecker vom Server ab. 4. Öffnen Sie das Gehäuse. 5. -
Seite 23: Austauschen Der Sicherungsbatterie
Kassera använt batteri enligt fabrikantens instruktion. VAROITUS Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan suosittelemaan tyyppiin. Hävitä käytetty paristo valmistajan ohjeiden mukaisesti. MAXDATA Server PLATINUM 500 I M7 MAXDATA Server PLATINUM 500 I M7... -
Seite 24: Austauschen Der Batterie
1. Beachten Sie die im vorangehenden Abschnitt und am Anfang dieses Handbuchs genannten Sicherheits- und ESD-Hinweise. . Schalten Sie alle mit dem Server verbundenen Peripheriegeräte aus. Schalten Sie den Server aus. . Trennen Sie durch Ziehen des Netzsteckers das System vom Netz. 4. -
Seite 25: ServerDienstprogramme
Optionen, bei denen lediglich automatisch konfigurierte Werte angezeigt werden, ist jeder Option ein Auswahlfeld zugeordnet. Mit Hilfe der Auswahlfelder können Sie eigene Einstellungswerte festlegen, falls Sie über die notwendigen Berechtigungen verfügen. Wenn ein Wert aus irgendeinem Grund nicht geändert werden kann, ist das zugehörige Auswahlfeld gesperrt. MAXDATA Server PLATINUM 500 I M7... - Seite 26 Die verfügbaren Tastaturbefehle sind in Tabelle 4 dargestellt. Tabelle 4. Tastaturbefehle Taste Funktion <F1> Hilfe: Durch Drücken von F1 wird in jedem beliebigen Menü das Hilfe-Fenster angezeigt. ← → Mit der linken oder rechten Pfeiltaste kann zwischen den Seiten des Hauptmenüs gewechselt werden.
-
Seite 27: RackMontage
HINWEIS Die Schrauben mit dem Senkkopf werden nicht benötigt. Tipp: Kunden mit einem MAXDATA Rack sollten zur einfacheren Installation des Servers im Schrank die Schrauben, Unterlegscheiben und Klemmmuttern aus dem Befestigungssatz ihres Schrankes nehmen. MAXDATA Server PLATINUM 500 I M7... -
Seite 28: Installation
Installation 1. Ziehen Sie die inneren Schienen (C) aus den mittleren (B) heraus. . Belassen Sie die mittleren Schienen (B) in den äußeren (A). . Messen Sie den Abstand zwischen dem vorderen und dem hinteren Lochrasterprofil Ihres Schranks. Befestigen Sie die silbernen Endwinkel (D) an den äußeren Schienen (A) mit jeweils zwei Schrauben (E) und zwei Muttern (G). - Seite 29 6. Zum Schluss können Sie den Server in den Serverschrank schieben indem Sie die inneren Schienen (C) in die mittleren schieben (B). Um den Server komplett hineinschieben zu können, müssen Sie die Arretierung an den beiden Seiten der Schienen eindrücken. MAXDATA Server PLATINUM 500 I M7 MAXDATA Server PLATINUM 500 I M7...
-
Seite 31: Technische Referenz
48 A (18 A für eine Spannungsschiene) +12 V (4 Spannungsschienen) –12 V 0,5 A VORSICHT Die Erweiterungssteckplätze auf der Serverplatine sind für maximal 5 Watt pro Steckplatz ausgelegt. Die durchschnittliche Leistungsaufnahme pro Steckplatz sollte 1 W nicht überschreiten. MAXDATA Server PLATINUM 500 I M7... -
Seite 32: Umgebungsspezifikationen Für Das System
Umgebungsspezifikationen für das System Tabelle 8. Umgebungsspezifikationen Temperatur Lagerung –40 °C bis 70 °C Betrieb 5 °C bis 30 °C; Herabsetzung um 0,5 °C pro 305 m Höhe (1000 Fuß) bis 3 km (10.000 Fuß) Luftfeuchtigkeit Lagerung 90 % relative Luftfeuchtigkeit (nicht kondensierend) bei 30 °C Erschütterungen Betrieb... -
Seite 33: Richtlinien Und Integrationshinweise
Dieses Produkt ist mit folgenden Produktprüfzeichen gekennzeichnet: Tabelle 9. Produktprüfzeichen CEPrüfzeichen RoHSKonformität des Produkts Beschränkung gefährlicher Substanzen: Dieses Serversystem entspricht der EG-Richtlinie 00/95/ EG (RoHS – Beschränkung der Benutzung bestimmter gefährlicher Substanzen in elektrischen und elektronischen Geräten). MAXDATA Server PLATINUM 500 I M7... -
Seite 34: Vorsichtsmaßnahmen Bei Der Installation
Vorsichtsmaßnahmen bei der Installation Beachten Sie alle in der Installationsanleitung angegebenen Hinweise. Achten Sie auf Folgendes, um Verletzungen zu vermeiden: • Spitze Anschlussstifte von Anschlüssen • Spitze Anschlussstifte auf Leiterplatten • Scharfe Kanten und Ecken des Gehäuses • Heiße Komponenten wie Prozessoren, Spannungsregler und Kühlkörper •... -
Seite 35: Warnungen Zu Netzspannung Und Elektrizität
über eine Kennzeichnung verfügen, die besagt, dass er die Stromzufuhr zur gesamten Einheit steuert und nicht nur zu den Servern. Zur Vermeidung von Stromschlaggefahr müssen das Rack selbst und alle darin eingebauten Geräte ordnungsgemäß geerdet sein. MAXDATA Server PLATINUM 500 I M7 MAXDATA Server PLATINUM 500 I M7...
