MAXDATA PLATINUM 5220 Benutzerhandbuch Seite 20

4. Arretieren Sie die Festplatte im Wechselrahmen mit den vier Schrauben, mit denen zuvor das
KunststoffStützelement befestigt war. Stellen Sie sicher, dass die Kontakte der Festplatte zum
Ende des Wechselrahmens zeigen. Das Etikett der Festplatte muss nach oben zeigen.
a

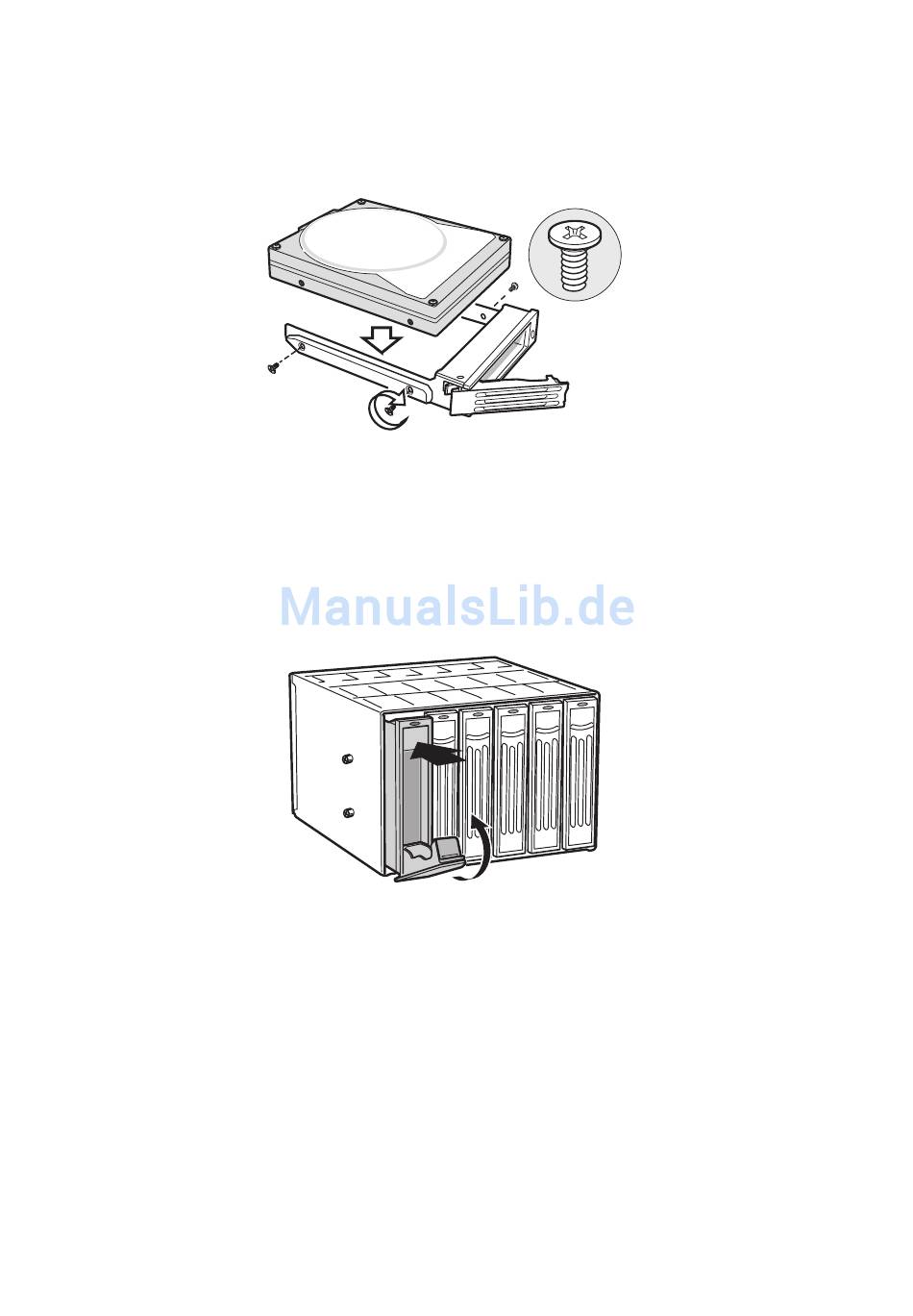

Abbildung 12. Festplatte in Wechselrahmen einsetzen und arretieren
5. Schieben Sie den Wechselrahmen zurück in das HotSwapGehäuse (bei geöffnetem
schwarzen Hebel). Drehen Sie anschließend den schwarzen Hebel nach oben, so dass der
Wechselrahmen einrastet.
Abbildung 13. Wechselrahmen in Hot-Swap-Gehäuse schieben
20 Einrichten des Gehäuses
