4. Nur HotPlugSysteme: Überzeugen Sie sich vor dem Ausbauen einer Karte, dass die Karte
gefahrlos entnommen werden kann. Die entsprechenden HotPlugBetriebsanzeige und
HinweisLEDs auf der Gehäuserückseite bzw. neben dem PCISteckplatz im Servergehäuse
müssen AUS sein. Wenn die BetriebsanzeigeLED grün leuchtet oder blinkt, dürfen keine
Karten aus dem Steckplatz entnommen oder in diesen Steckplatz eingebaut werden.
Weitere Informationen zu den LEDs und ihrer Anordnung im Gehäuse finden Sie auf den
Beschriftungen in der Nähe der PCISteckplätze.
A.
PCI-Steckplatz 5
(PCI-X, 64 bit / 133 MHz)
B.
PCI-Steckplatz 4
(PCI Express x8)
C.
PCI-Steckplatz 3
(PCI Express x4)
5. Ziehen Sie den blauen oder grünen Kippschalter, mit dem die PCIBlende verriegelt wird, zur
Rückseite des Gehäuses zurück, um die Blende zu entriegeln. Siehe Buchstabe B in Abbildung
25. In Standardsystemen ist der Kippschalter blau. In HotPlugSystemen ist der Kippschalter
bei allen PCISteckplätzen, die HotPlug unterstützen, grün (Steckplätze 1, 3, 4 und 5). Bei
Steckplätzen, in die oder aus denen bei laufendem Betrieb niemals Karten ein oder ausgebaut
werden dürfen, ist der Kippschalter blau.
6. Nur HotPlugSysteme: Bringen Sie, bevor Sie eine Karte entfernen, zu beiden Seiten der
zu entfernenden Karte die HotPlugTrennwände an, um zu verhindern, dass die Karte mit
angrenzenden, aktiven Karten in Kontakt kommt.
7. Ziehen Sie die Karte nach oben, um Sie zu entnehmen.
MAXDATA PLATINUM 5220 Server

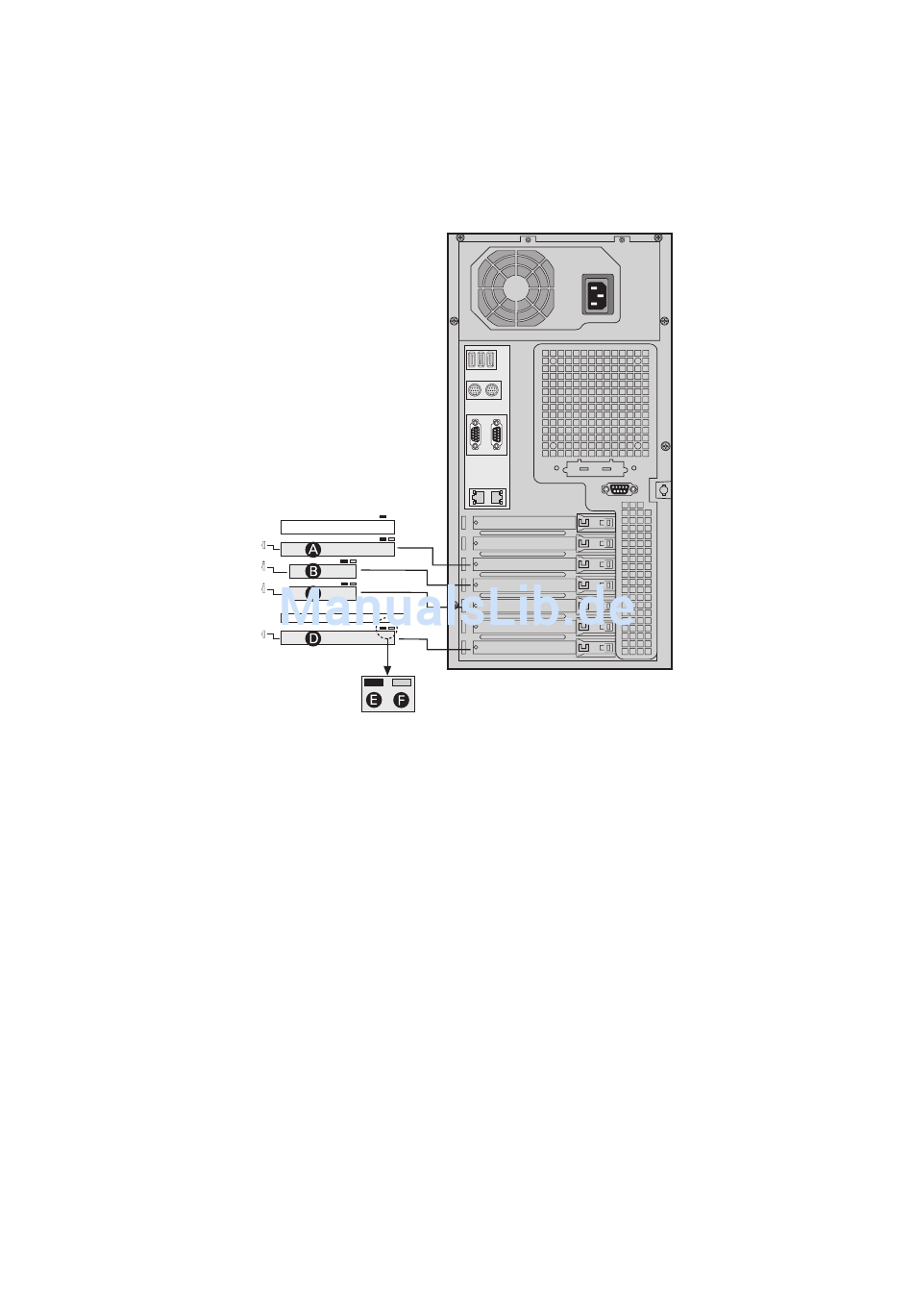

Abbildung 24. Hot-Plug-LEDs auf der Gehäuserückseite
D.
PCI-Steckplatz 1
(PCI-X, 64 bit / 133 MHz)
E.
Betriebsanzeige-LED
(eine LED für jeden PCI-Steckplatz)
F.
Hinweis-LED
(eine LED für jeden Hot-Plug-PCI-
Steckplatz)
33
