5. Bringen Sie den Sperrhebel des gewünschten Sockels in aufrechte Position (siehe
Abbildung 19).
6. Richten Sie die Kontaktstifte des Prozessors an den Sockelöffnungen aus, und setzen Sie den
Prozessor in den Sockel ein.

HINWEIS
Achten Sie darauf, dass die dreieckige Markierung und der dreieckige Ausschnitt zur Deckung
kommen.
7. Bewegen Sie den Sperrhebel des Sockels wieder in die Ausgangsposition.
Abbildung 21. Sperrhebel in ursprüngliche Position bringen
30
A
B
A

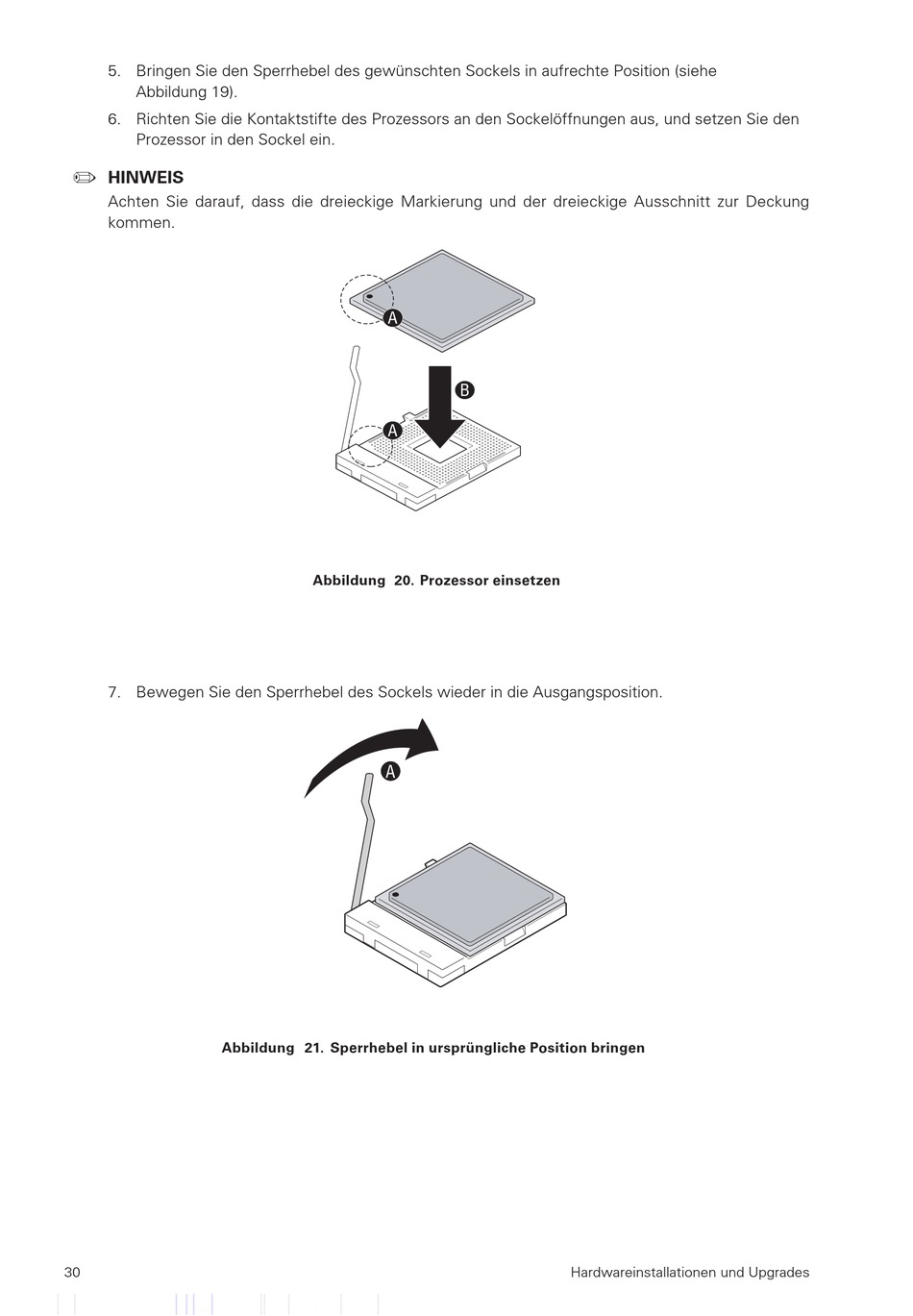

Abbildung 20. Prozessor einsetzen
A
TP00727
TP00728
Hardwareinstallationen und Upgrades
