8. Setzen Sie die PCIKarte in den freien Steckplatz auf der Serverplatine ein. Siehe Buchstabe C
in Abbildung 25. In einem HotPlugSystem befinden sich zu beiden Seiten des Steckplatzes
die HotPlugTrennwände. Die Karte muss zwischen diesen Wänden eingeführt werden, um
Kontakt mit angrenzenden, aktiven Karten zu vermeiden. Drücken Sie fest auf die obere Kante
der Karte, bis Sie ganz im Steckplatz sitzt.
ACHTUNG
Drücken Sie die Karte gerade nach unten in den Steckplatz. Die Karte darf beim Einsetzen nicht
verkantet werden, da es sonst zur Beschädigung der Karte oder des Steckplatzes kommen kann.
9. Drücken Sie den Kippschalter nach oben, um die PCIKarte zu arretieren. Siehe Buchstabe D in
Abbildung 25.
10. Bringen Sie wenn nötig die PCIKartenhalterung wieder an. Siehe Buchstabe A und Buchstabe
E in Abbildung 25.
11. Nur HotPlugSysteme: Bewahren Sie die HotPlugTrennwände im Gehäuse neben dem
Netzteil auf, um sie jederzeit zur Hand zu haben.
12. Nur HotPlugSysteme: Benutzen Sie das HotPlugDienstprogramm Ihres Betriebssystems,
um die gerade eingebaute Karte in Betrieb zu nehmen.
13. Nur HotPlugSysteme: Die BetriebsanzeigeLED neben der PCIKarte oder an der Rückseite
des Gehäuses beginnt grün zu leuchten. Falls die gelbe LED leuchtet, liegt eine Fehlfunktion
vor. Wenn die gelbe LED nicht leuchtet, funktioniert die Karte ordnungsgemäß.
14. Setzen Sie den PCILuftkanal wieder ein.
15. Schließen Sie das Gehäuse.
34

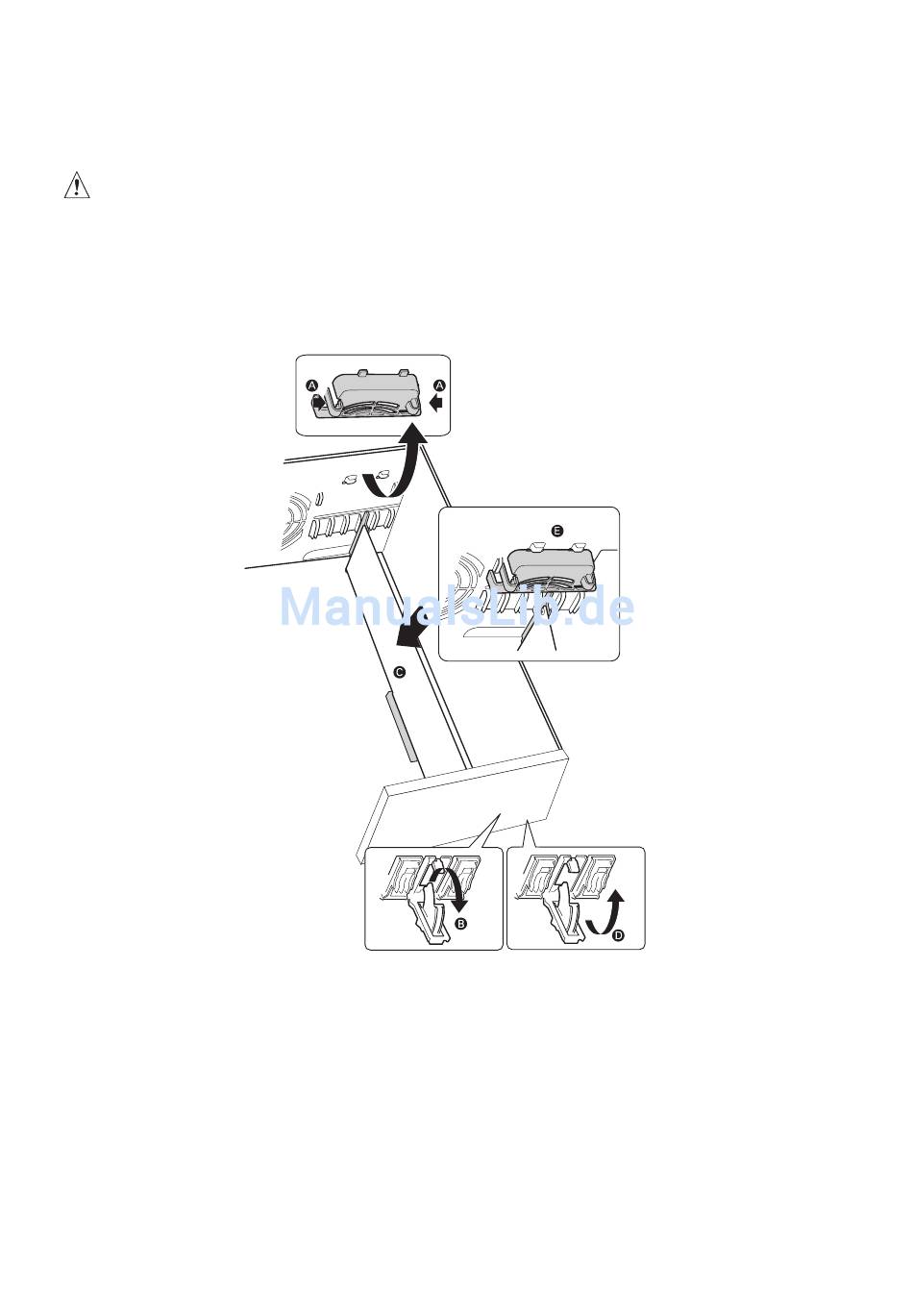

Abbildung 25. PCI-Karten installieren
