Hardware-Referenzhandbuch

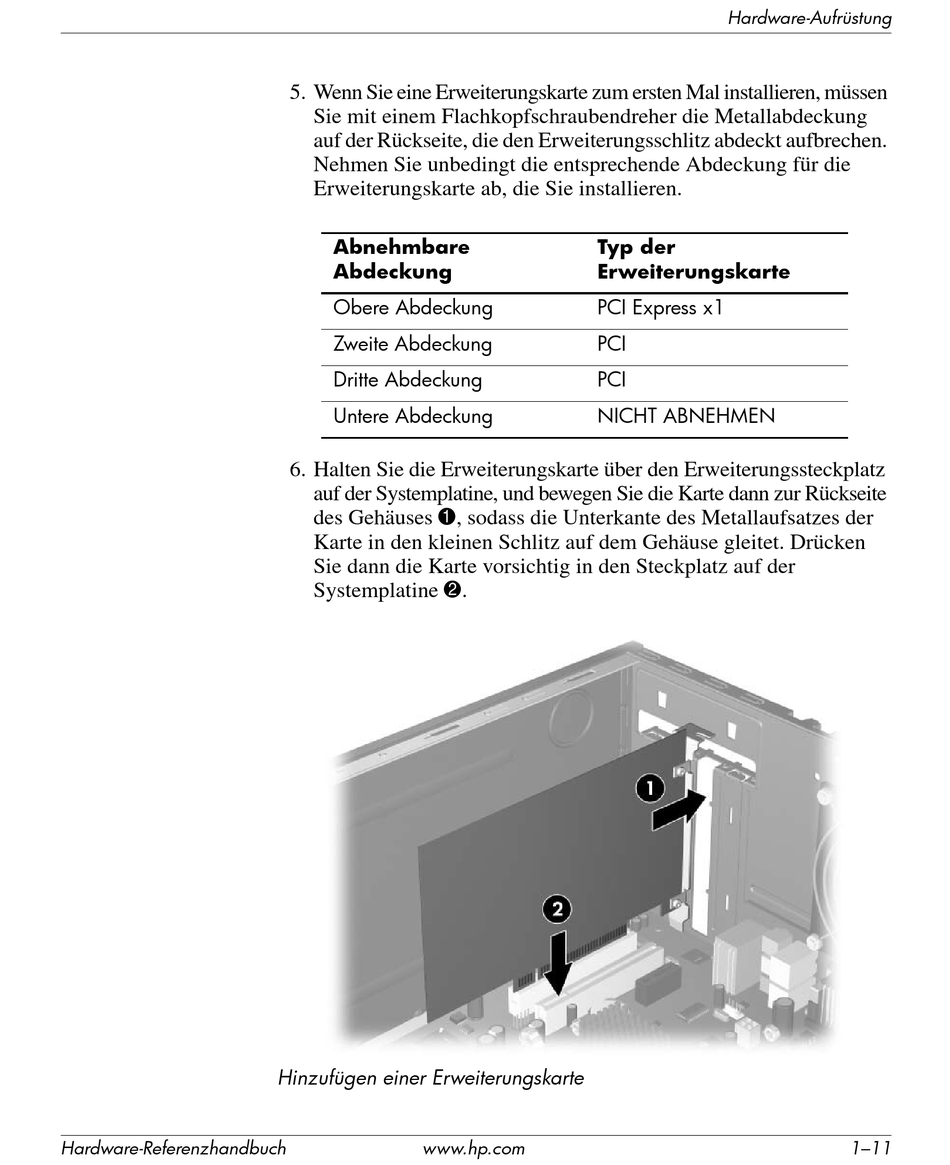

5. Wenn Sie eine Erweiterungskarte zum ersten Mal installieren, müssen
Sie mit einem Flachkopfschraubendreher die Metallabdeckung
auf der Rückseite, die den Erweiterungsschlitz abdeckt aufbrechen.
Nehmen Sie unbedingt die entsprechende Abdeckung für die
Erweiterungskarte ab, die Sie installieren.
Abnehmbare
Abdeckung
Obere Abdeckung
Zweite Abdeckung
Dritte Abdeckung
Untere Abdeckung
6. Halten Sie die Erweiterungskarte über den Erweiterungssteckplatz
auf der Systemplatine, und bewegen Sie die Karte dann zur Rückseite
des Gehäuses 1, sodass die Unterkante des Metallaufsatzes der
Karte in den kleinen Schlitz auf dem Gehäuse gleitet. Drücken
Sie dann die Karte vorsichtig in den Steckplatz auf der
Systemplatine 2.
Hinzufügen einer Erweiterungskarte
www.hp.com
Hardware-Aufrüstung
Typ der
Erweiterungskarte
PCI Express x1
PCI
PCI
NICHT ABNEHMEN
1–11
