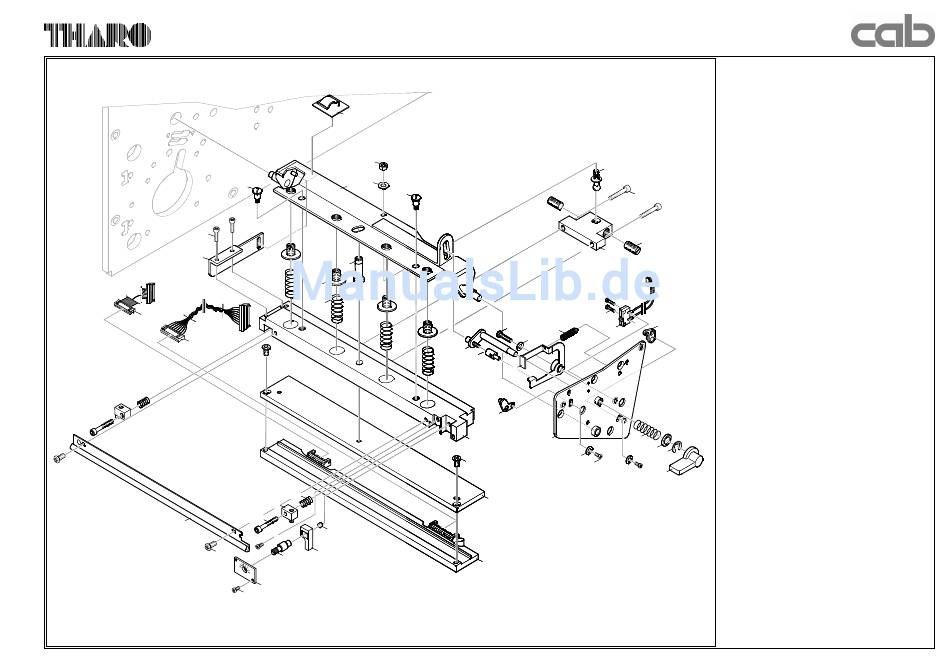

CAB THARO A8 Serviceanleitung Seite 57

Anlage A
6/2x
7
45
46
44
43/2x
1
3
4
5
2
2
8
9/4x
10/4x
35/2x
36/2x
37/2x
38
39
42
40
41/2x
11
12/2x
14
21
17 17
29
22
18
15 15
16 16
20 2
25 25
27
31 31 26
24/2x
32/2x 32/2x
23/2x
33 33
34 34
Nr. Artikel-Nr. Benennung
1 590 1574 Kabelhalter ACC38-A Panduit
2 590 2353 Flachkopfschr. m. A. DIN923-M4x8-galZn
3 590 2501 Sechskantmutter DIN934-M4-8-galZn
4 590 3003 Scheibe DIN125-A4.3-galZn
5 553 9325 Träger, kpl.
6 590 2144 Zylinderschr. DIN7984-M3x5-8.8-galZn
7 553 9323 Stütze
8 553 9811 Kopfschraube
9 553 0362 Druckschraube
10 590 5016 Druckfeder D-155G Fa. Gutekunst
11 553 7524 Kugelschraube
12 590 2017 Zylinderschr. DIN912-M4x16-8.8-galZn
13 553 7525 Druckschraube
14 553 9831 Kugelaufnahme
15 553 7518 Koppel, kpl.
16 553 9272 Gewindebuchse
17 590 2069 Linsenschr. DIN7985-M3x8-4.8-H-galZn
18 590 3004 Scheibe DIN125-A3.2-galZn
19 590 5077 Zugfeder Z-024 VX
20 553 9840 Schalthebel, kpl.
21 590 2072 Linsenschr. DIN7985-M2x8-4.8-H-galZn
22 553 9377 Mikroschalter, kpl.
23 590 2144 Zylinderschr. DIN7984-M3x5-8.8-galZn
24 590 3004 Scheibe DIN125-A3.2-galZn
25 553 7586 Hebel, kpl.
26 553 9297 Lagerblech - Kopf, kpl.
27 590 5035 Druckfeder D-090 X
28 590 3025 Passscheibe DIN988-6x12x0.2
13/2x
29 590 3525 Sicherungsscheibe DIN6799-4-galZn
30 553 0340 Knopf
31 553 9806 Kopfträger
32 590 2056 Senkschraube DIN965-M3x8-4.8-H-galZn
33 553 9316 Kopfplatte
34 556 0275 Thermodruckkopf KPT-216-8-MPF1
35 590 5079 Druckfeder VD-144A
36 553 9319 Gleitstück
37 590 2112 Zylinderschr. DIN7984-M3x25-galZn
38 553 9843 Stopfen
39 553 9815 Kulissenstein
40 553 9816 Exzenterplatte
41 590 2098 Linsenschr. DIN7985-M2.5x6-galZn
42 553 9814 Exzenter
43 590 2084 Linsenschr. DIN7985-M3x5-8.8-H-galZn
25
44 553 9322 Transferumlenkblech
45 553 9291 Kopfkabel 2
46 553 9290 Kopfkabel 1
No. Part-No. Description
1 590 1574 Cable Clamp ACC3 8-A Panduit
2 590 2353 Screw DIN923-M4x8-galZn
3 590 2501 Nut DIN934-M4-8-galZn
4 590 3003 Washer DIN125-A4.3-galZn
5 553 9325 Retainer
6 590 2144 Screw DIN7984-M3x5-8.8-galZn
7 553 9323 Support
8 553 9811 Printhead Locking Screw
9 553 0362 Screw
10 590 5016 Spring D-155G
11 553 7524 Ball Screw
12 590 2017 Screw DIN912-M4x16-8.8-galZn
13 553 7525 Screw
14 553 9831 Ball Screw Retainer
28
15 553 7518 Printhead Lock Lever Shaft
29
16 553 9272 Threaded Bushing
17 590 2069 Screw DIN7985-M3x8-4.8-H-galZn
18 590 3004 Washer DIN125-A3.2-galZn
19 590 5077 Spring Z-024 VX
30
20 553 9840 Switch lever
21 590 2072 Screw DIN7985-M2x8-4.8-H-galZn
22 553 9377 Micro Switch
23 590 2144 Screw DIN7984-M3x5-8.8-galZn
24 590 3004 Washer DIN125-A3.2-galZn
25 553 7586 Lever
26 553 9297 End Plate Printhead Carrier
27 590 5035 Spring D-090 X
28 590 3025 Washer DIN988-6x12x0.2
29 590 3525 E-Ring DIN6799-4-galZn
30 553 0340 Lever
31 553 9806 Printhead Carrier
32 590 2056 Flush Screw DIN965-M3x8-4.8-H-galZn
33 553 9316 Printhead Mounting Plate
34 556 0275 Printhead KPT-216-8-MPF1
35 590 5079 Spring VD-144A
36 553 9319 Slide
37 590 2112 Screw DIN7984-M3x25-galZn
38 553 9843 Buffer
39 553 9815 Printhead Support
40 553 9816 Scale Plate
41 590 2098 Screw DIN7985-M2.5x6-galZn
42 553 9814 Cam
43 590 2084 Screw DIN7985-M3x5-8.8-H-galZn
44 553 9322 Ribbon Shield
45 553 9291 Printhead Cable 2
46 553 9290 Printhead Cable 1
