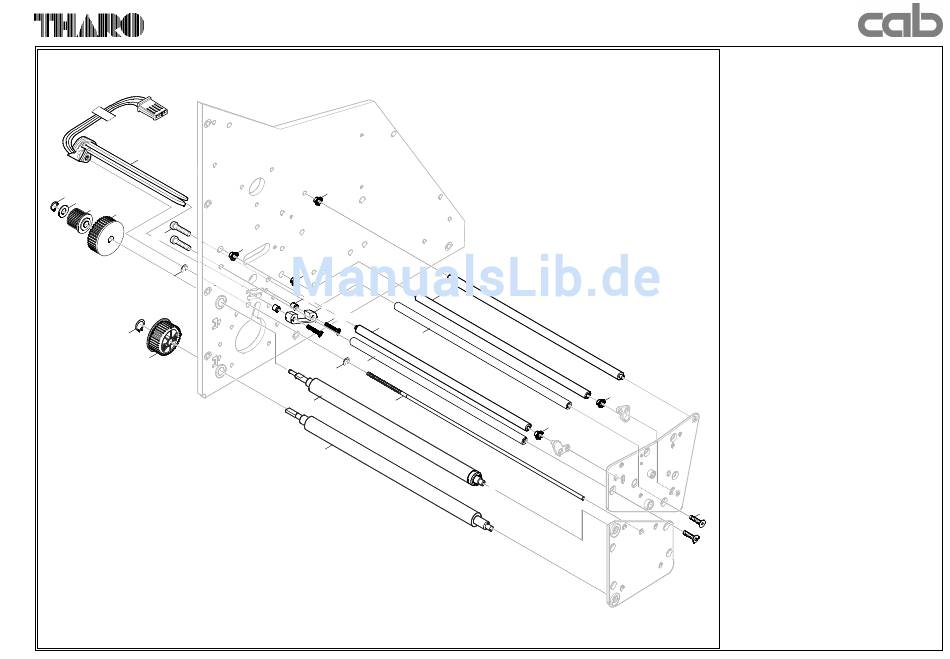

CAB THARO A8 Serviceanleitung Seite 63

Anlage A
7
13
14
15
16
4/2x
11
18
16
1
1
1
8/2x
9
10/2x
3
5
5
11
17 12
19
2
3
1
1
Nr. Artikel-Nr. Benennung
1 590 1059 Nyliner 1320-505-00
2 553 9311 Umlenkwelle
3 553 9305 Umlenkwelle Apo 8
4 590 2017 Zylinderschraube DIN912-M4x16-8.8-galZn
5 553 9306 Umlenkachse Apo 8
6 590 2133 Senkschraube DIN965-M4x10-4.8-H-galZn
7 553 4450 Etikettenlichtschranke
8 553 9308 Abstandshülse
9 553 4487 Anschlag
10 590 2293 Senkschraube DIN7991-M3x16-8.8-galZn
11 590 3525 Sicherungsscheibe DIN6799-4-galZn
12 553 9312 Spindel
13 590 3518 Sicherungsring DIN471-4
14 590 3047 Passscheibe DIN988-4x8x0,1
15 553 9821 Riemenrad 21-FL
16 553 0410 Riemenrad 42
17 553 9284 Druckwalze, ges.
18 590 3521 Sicherungsring DIN471-A6
19 553 9315 Umlenkwalze
No. Part-No. Description
1 590 1059 Nyliner 1320-505-00
2 553 9311 Roller
3 553 9305 Roller
4 590 2017 Screw DIN912-M4x16-8.8-galZn
5 553 9306 Axle
6 590 2133 Flush Screw DIN965-M4x10-4.8-H-galZn
7 553 4450 Label Sensor Assy.
8 553 9308 Distance Bushing
9 553 4487 Gap Sensor Mount Separator
10 590 2293 Flush Screw DIN7991-M3x16-8.8-galZn
11 590 3525 E-Ring DIN6799-4-galZn
12 553 9312 Gap Sensor Adjust Spindle
13 590 3518 Snap Ring DIN471-4
14 590 3047 Washer DIN988-4x8x0,1
15 553 9821 Gear 21-teeth
16 553 0410 Gear 42-teeth
17 553 9284 Drive Roller
18 590 3521 Snap Ring DIN471-A6
19 553 9315 Roller
6/2x
Index 2 00-03-30
Stück
5
1
2
2
2
2
1
2
1
2
2
1
1
1
1
2
1
1
1
Pieces
5
1
2
2
2
2
1
2
1
2
2
1
1
1
1
2
1
1
1
A 8
A9
