2.1 Anbringen der Räder
Die Steckachsen [11] der e-fix Räder sind in technischer Hinsicht den Steckachsen Ihrer
bisher verwendeten, manuellen Rollstuhlräder ähnlich. Insofern können Sie die e-fix
Räder wie gewohnt an Ihren Rollstuhl anbringen.
• Schalten Sie, sofern noch nicht geschehen, das System am Bediengerät aus (siehe
Kapitel 5.2.2).

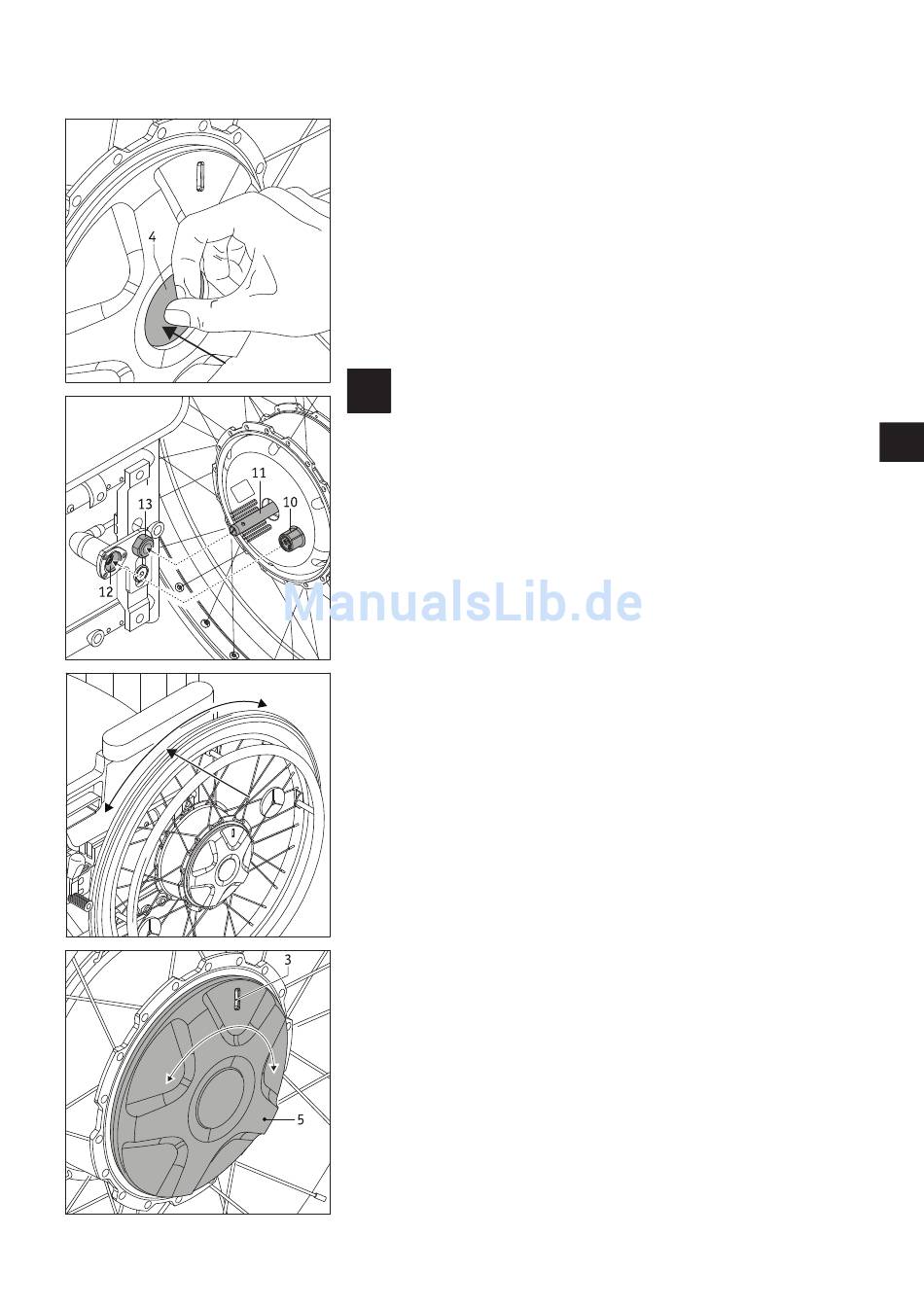

• Stellen Sie sicher, dass das Rad eingekuppelt ist (siehe hierzu auch das Bild unten
links und die daneben stehenden Erläuterungen).
• Drücken Sie auf die im Zentrum der Radnabe befindliche Entriegelung [4] und schieben
Sie
- die Steckachse [11] des e-fix Rads in die Radaufnahme [13] und danach
- die Buchse [10] des e-fix Rads in den Drehmomentstecker [12].
i
Das e-fix Rad muss zum Anbringen an den Rollstuhl eingekuppelt
sein.
• Prüfen Sie, ob sich das e-fix Rad ohne Drücken der Entriegelung [4] aus der Radauf-
nahme [13] herausziehen lässt. Ist dies der Fall, sitzt das e-fix Rad nicht korrekt in der
Radaufnahme [13] und muss nochmals neu, wie vorab beschrieben, in diese eingeführt
werden.
• Bringen Sie das zweite e-fix Rad auf der anderen Seite des Rollstuhls an.
• Püfen Sie die Farbanzeige im Sichtfenster [3] des e-fix Rads. Die Farben grün bzw. rot
signalisieren den jeweils eingestellten Betriebsmodus. Es bedeuten:
- grün: Das Rad ist eingekuppelt, der motorunterstützte Betrieb ist aktiviert.
- rot: Das Rad ist ausgekuppelt, ein motorunterstützter Betrieb ist nicht möglich.
Das Rad muss manuell bewegt werden.
• Weiterführende Hinweise zu den Betriebsmodi entnehmen Sie bitte Kapitel 6.
• Um den Betriebsmodus zu ändern müssen Sie den Kupplungsring [5] um ca. 40 Grad
bis zum Anschlag um seine Achse drehen.
Mit diesen wenigen Schritten ist das Anbringen der e-fix Räder an Ihren Rollstuhl abge-
schlossen. Um die motorunterstützte Fahrt zu beginnen müssen Sie am e-fix Rad den
Betriebsmodus „Grün" auswählen und anschließend das System mit dem Bediengerät ein-
schalten (siehe Kapitel 5.2.1).
7
