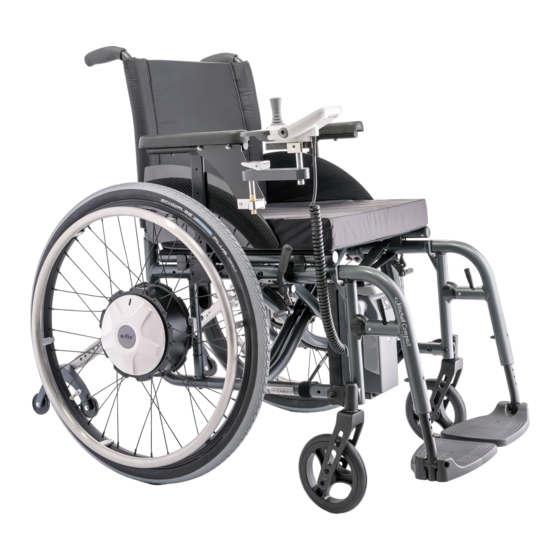

Alber e-fix Bedienungsanleitung
Elektrischer zusatzantrieb
Vorschau ausblenden
Andere Handbücher für e-fix:
- Gebrauchsanweisung (44 Seiten) ,
- Gebrauchsanweisung (29 Seiten) ,
- Gebrauchsanweisung (48 Seiten)
Verwandte Anleitungen für Alber e-fix
Inhaltszusammenfassung für Alber e-fix

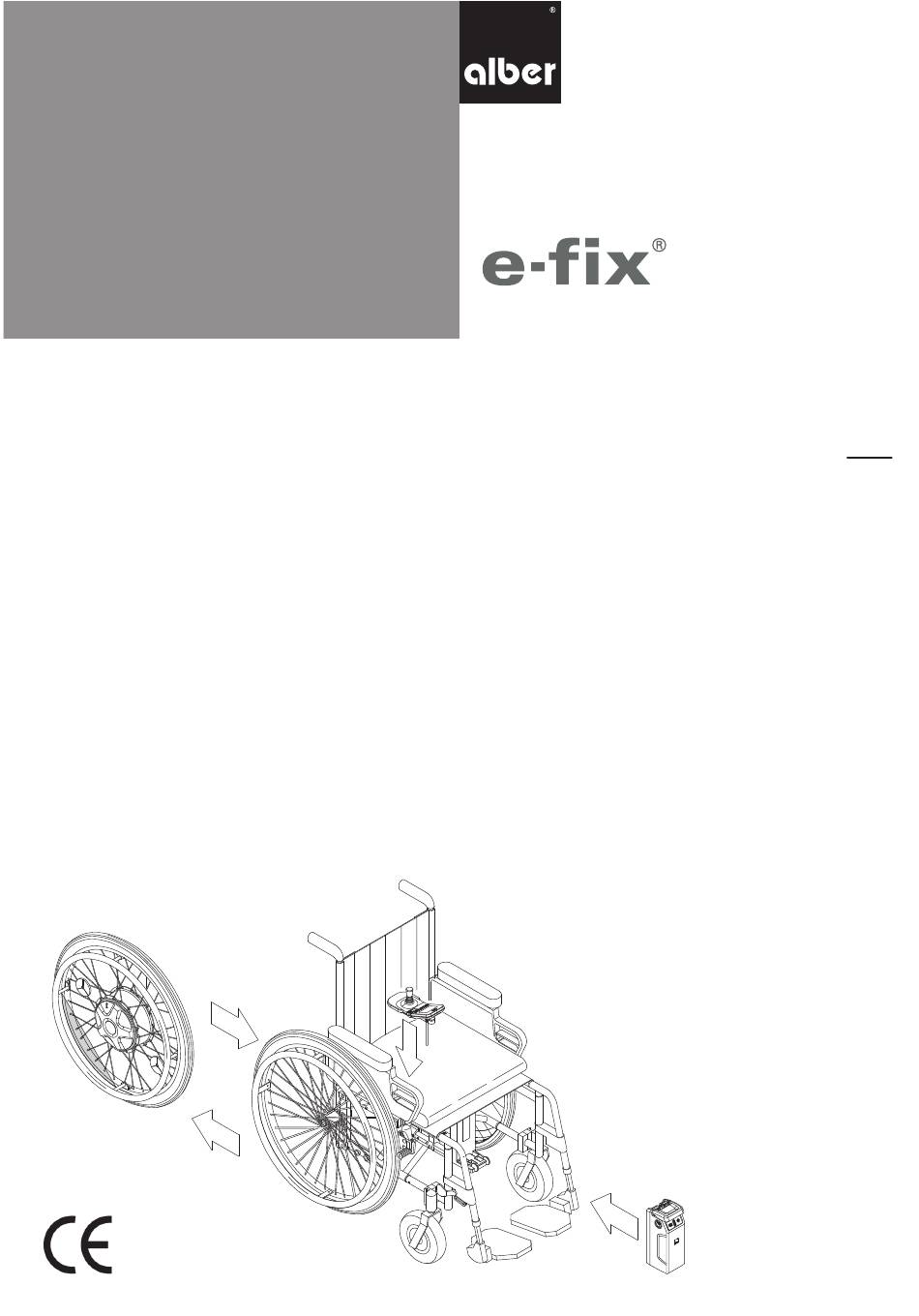

- Seite 1 KLEIN. LEICHT. WENDIG. Elektrischer Zusatzantrieb Informationen für Therapeuten und Fachhändler Programmierfunktionen · Modellreihe E35/E36...
-
Seite 2: Inhaltsverzeichnis
Telefon (0800) 9096-250 (gebührenfrei) Diese Information für Therapeuten und Fachhändler informiert Sie über die Produkte • e-fix E35, bis 120 kg Personengewicht, Radgrößen: 22“ oder 24“ pannensicher • e-fix E36, bis 160 kg Personengewicht, Radgrößen: 24“ pannengeschützt beide nachfolgend „e-fix“ genannt. -
Seite 3: Parameter
1. Parameter Um den Bedürfnissen verschiedenster Behinderungsarten und Kundenanforderungen gerecht zu werden, bietet der e-fix eine Vielzahl verän- derbarer Fahrparameter. Ohne Zusatzgerät kann die Programmierung, wie in Kapitel 2 beschrieben, direkt über das Bediengerät erfolgen. System, Selbstfahrer, Begleitsteuerung Opti-Box In den Menüs sind die nachfolgend aufgeführten Parameter hinterlegt. -
Seite 4: Menü „Begleitsteuerung
Beschleunigung Dauer bis zum Erreichen der maximalen Geschwindigkeit. • Wird vom Benutzer auch als „Reaktion“ (prompt/träge) wahrgenommen. • Reduzierung bei Tremor oder Ataxie sowie bei Kinderrollstühlen (allg. bei Versorgungen mit geringem Gewicht von Rollstuhl und Roll- stuhlfahrer). • Erhöhung, um bei niedrigen Geschwindigkeiten kleine Hindernisse besser zu überwinden, z.B. Schwellen im Innenbereich. Verzögerung Dauer des Bremsvorgangs aus der Höchstgeschwindigkeit bis zur gewünschten Fahrstufe oder zum Stillstand. -
Seite 5: Programmierung
2. Programmierung Die Navigation durch die verschiedenen Menüs erfolgt analog den Beschreibungen in der Gebrauchsanweisung des e-fix. Zusätzlich benötigen Sie den nebenstehend abgebildeten Programmierschlüssel (Farbe rot), der jedem e-fix bei Neuauslieferung beiliegt. Auswahl und Änderung eines Parameters erfolgen über den Joystick des Bediengerätes. -
Seite 6: Übersicht Menüstruktur Und Zugehörige Taster Am Bediengerät
2.1 Übersicht Menüstruktur und zugehörige Taster am Bediengerät Custom Easy Display Gerätename, z.B. de/gb/fr/... „e-fix -1986“ Opti-Box - Höchstgeschw. v orw. - Höchstgeschw. rückw. - Beschleunigung - Verzögerung - Drehgeschwindigkeit - Speed-Stopp/Speed-Limit - Geschwindigkeit reduziert - Versorgung 24V SC - Versorgung 24V extern - Werkseinstellung setzen Die grau unterlegte Ebene ist nur dem Fachhandel bzw. -
Seite 7: Menü „Programmierung
• Anzeige „Zurück“ Eine Ebene zurück (ohne Abspeichern!): Taster [17] drücken. 2.2 Menü „Programmierung“ In der e-fix Gebrauchsanweisung ist ab Kapitel 5.3 die Vorgehensweise zur Navigation durch die verschiedenen Menüs beschrieben. Programmierung Um in das nur für Fachhändler und Therapeuten zugängliche Menü... -
Seite 8: Menü „Selbstfahrer
Navigation zum Menü und die Einstellung der Parameter erfolgen in derselben Art und Selbstfahrer Weise, wie in Kapitel 1.3 bereits ausführlich beschrieben Die im Menü enthal- tenen Parameter beziehen sich auf das Fahren mit dem e-fix Bediengerät. Es können die in Kapitel 1.1.2 aufgeführten Parameter angepasst werden. 2.5 Menü „Begleitsteuerung“ Begleitsteuerung Die im Menü... -
Seite 9: Beendigung Der Programmierung
2.7 Beendigung der Programmierung Sie können die Programmierung der Parameter jederzeit beenden. Drücken Sie hierzu mehrfach den Taster [17], bis Sie sich wieder im Fahrbildschirm befinden. Beachten Sie, dass geänderte Parameter beim Verlassen des Menüs Programmierung nicht automatisch, sondern nur durch Drücken des Tasters [15] abgespeichert werden. Ist eine Neuprogrammierung von Parametern erfolgt muss mit dem Rollstuhlfahrer unter Aufsicht von Fachpersonal eine Testfahrt durchgeführt werden, um die neuen Fahreigen- schaften zu testen und sicher zu stellen, dass der Anwender mit den neuen Fahreigen-... -
Seite 10: Parametertabelle
• 5,0 Sekunden WICHTIGER HINWEIS Bei Erstauslieferung des e-fix sind für die Fahrmodi ECO*, TOUR** und SPORT*** die aus der Tabelle ersichtlichen Parameter als Werkseinstellung (fett markiert und unterstrichen) hinterlegt. Bei Aufruf des Menüs Programmierung-Selbstfahrer werden im Display des Bediengeräts jedoch lediglich die Werkseinstellungen für den Fahrmodus TOUR angezeigt. - Seite 11 Begleitsteuerung Beschreibung wählbare Parameter Beschreibung wählbare Parameter • 6,0 km/h • 40 % Höchstgeschwindigkeit Drehgeschwindigkeit • 5,5 km/h • 35 % vorwärts • 5,0 km/h • 30 % • 4,0 km/h • 25 % • 3,0 km/h • 20 % •...
- Seite 12 Opti-Box Beschreibung wählbare Parameter Beschreibung wählbare Parameter Speed-Stopp/Speed-Limit (1) • ja • 6,0 km/h Höchstgeschwindigkeit • nein • 5,5 km/h vorwärts • 5,0 km/h • 4,0 km/h • 3,0 km/h • 2,5 km/h • 2,0 km/h • 1,5 km/h • 70 % Geschwindigkeit reduziert (2) •...
-
Seite 13: Fehlertabelle
B33 bis Fehler Elektronik Akku-Pack • Falls der Fehler erneut auftritt: Akku-Pack zum Service an Alber einschicken. • Akku-Pack zum Service an Alber einschicken. Restkapazität Akku-Pack gering, Lebensdauer erreicht • System aus- und wieder einschalten. Temperatursensor im Akku-Pack fehlerhaft • Falls der Fehler erneut auftritt: Neuer Akku-Pack erfor-... - Seite 14 • System aus- und wieder einschalten. Kommunikationsfehler der Begleitsteuerung • Falls der Fehler erneut auftritt: Begleitsteuerung zum Service an Alber einschicken. • System aus- und wieder einschalten. Taster der Begleitsteuerung beim Einschalten gedrückt • Falls der Fehler erneut auftritt: Begleitsteuerung zum Service an Alber einschicken.
- Seite 15 • Beide Räder zum Service an Alber einschicken. Fehler Antriebscodierung • Bluetooth Modul defekt, ein neues Bediengerät ist Nur bei Bediengeräten mit Bluetooth (Art. Nr. 1591936): Das Bluetooth Symbol erscheint in roter Farbe im e-fix Dis- erforderlich play und wird auch nach mehrmaligen Neustarts nicht grau angezeigt.
- Seite 16 • Opti-Box zum Service an Alber senden. Fehler Opti-Box • Auf Kurzschluss prüfen. Fehler Opti-Box • Falls der Fehler erneut auftritt: Optibox zu Alber senden. • Opti-Box zum Service an Alber senden. Fehler Opti-Box • Opti-Box zum Service an Alber senden.
- Seite 17 Ihre Alber-Vertretung Alber GmbH Vor dem Weißen Stein 21 72461 Albstadt-Tailfingen Telefon +49 (0)7432 2006-0 Telefax +49 (0)7432 2006-299 info@alber.de www.alber.de www.alber.de © Alber GmbH, Albstadt...
