2. Räder

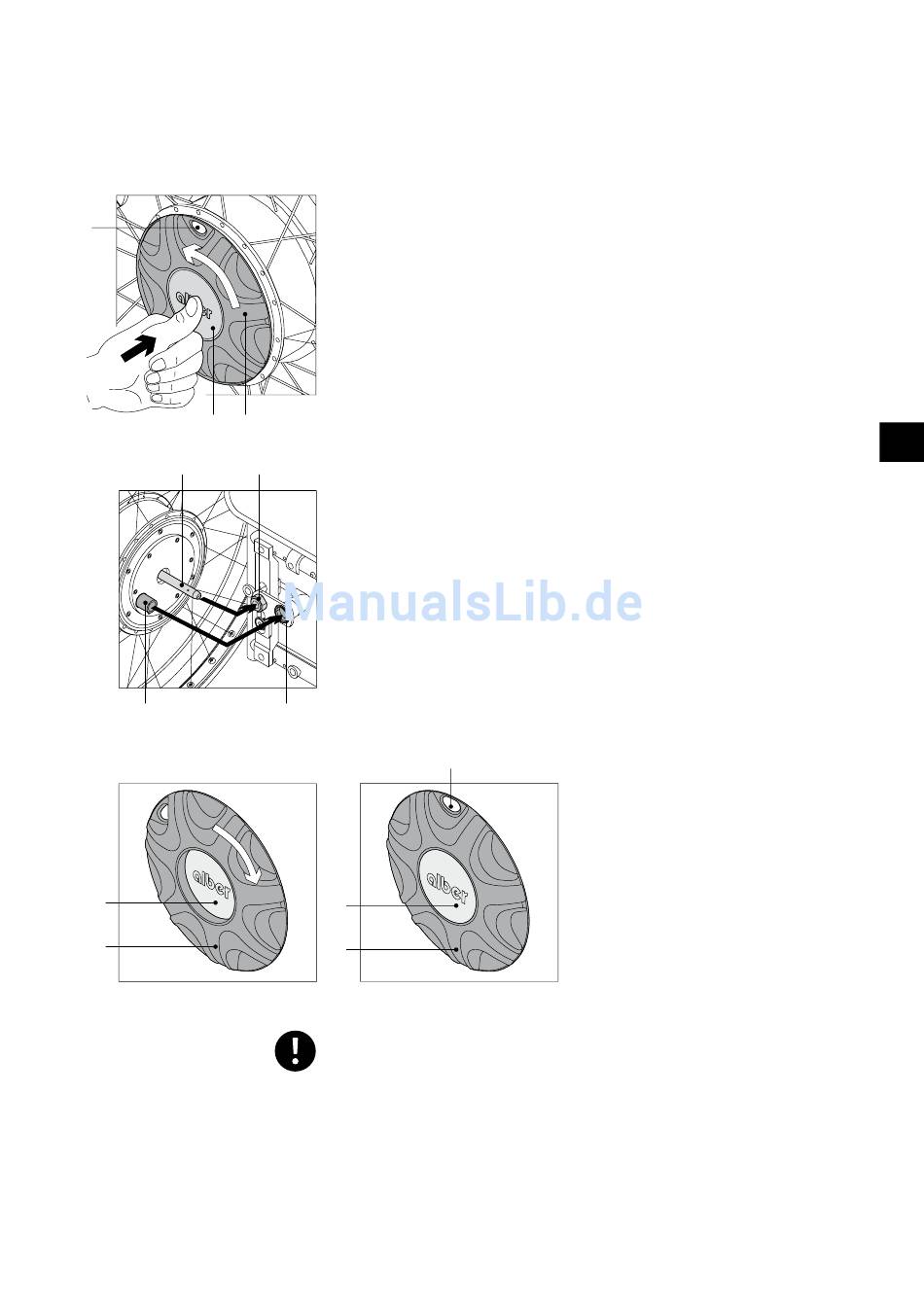

2.1 Aufstecken der Räder
Herzstück des e-fix Antriebs sind die beiden elektromotorischen Antriebsräder, die gegen
die serienmäßig an Ihrem Rollstuhl angebrachten, manuell zu bedienenden Räder ausge-
tauscht werden. Hierzu ist es notwendig den Rollstuhl etwas anzuheben.
· Entfernen Sie das linke Rad Ihres Rollstuhls gemäß der Bedienungsanleitung
des Rollstuhls.
· Drücken Sie die Bedienplatte in der Mitte des e-fix Rades und drehen Sie gleichzeitig
den Kupplungsring [2] entgegen dem Uhrzeigersinn bis zum Anschlag. Ist dieser
erreicht, wird im Sichtfenster [46] ein „X" angezeigt.
· Schieben Sie die Steckachse [3] des e-fix Rades etwa zur Hälfte in die an Ihrem
Rollstuhl angebrachte Radaufnahme [5] ein.
· Drehen Sie das e-fix Rad, bis sich der Stecker [4] und die Drehmomentaufnahme [6]
5
gegenüber stehen.
· Schieben Sie das e-fix Rad vollständig in die Radaufnahme [5] ein und achten Sie
darauf, dass gleichzeitig auch der Stecker [4] in die Drehmomentaufnahme [6] mit
eingeschoben wird.
· Die Bedienplatte [1] befindet sich noch eingedrückt in der Mitte des Rades. Drehen Sie
jetzt den Kupplungsring [2] im Uhrzeigersinn bis zu dessen mittlerem Einrastpunkt.
· Wird der mittlere Einrastpunkt erreicht (im Sichtfenster [46] wird dabei eine „1"
angezeigt) ist die Bedienplatte [1] bündig zum Kupplungsring [2].
Das e-fix Rad ist jetzt im elektromotorischen Antrieb betriebsbereit.
6
· Wiederholen Sie alle Vorgänge für den Anbau des e-fix Rades auf der rechten Seite.
1
2
Die beiden e-fix Räder unterscheiden sich nicht voneinander und können daher
sowohl an der linken, als auch an der rechten Seite Ihres Rolllstuhls angebracht
werden.
Prüfen Sie vor jeder Fahrt die korrekte Verriegelung der Räder (Kupplungsring in
Mittelstellung und Bedienplatte eben mit Kupplungsring). Fehlerhafte Verbindungen
führen zum Systemstillstand und werden am Display des Bediengerätes angezeigt
(siehe Kapitel 9.1). Prüfen Sie vor jedem Aufstecken der Räder stets deren Steck-
achsen sowie die Radaufnahme am Rollstuhl hinsichtlich eventueller Verschmutzung.
Verschmutzte Steckachsen können zum Verklemmen der Steckverbindung führen.
