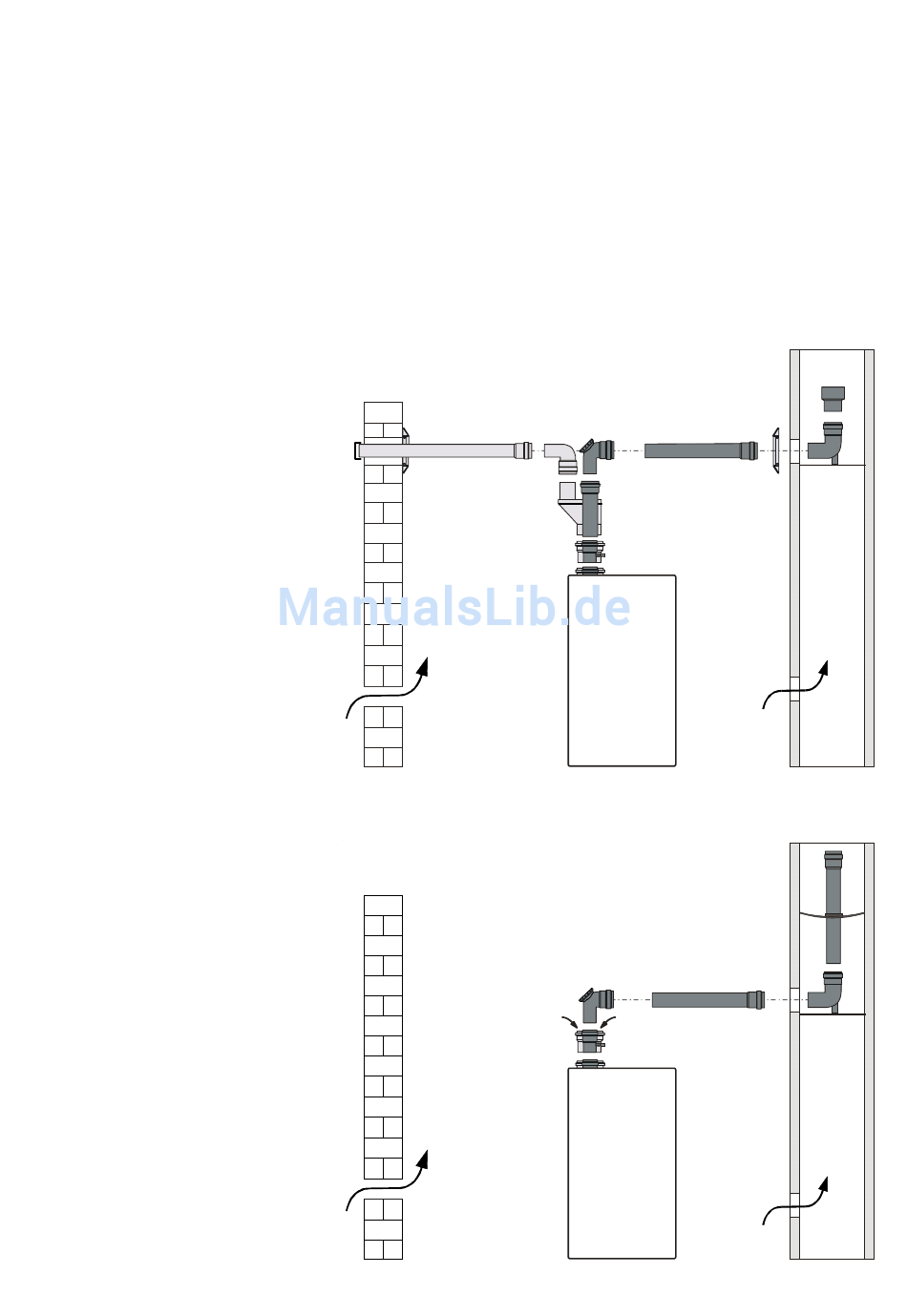

Luft-/Abgasführung exzentrisch
Luft-/Abgasrohr Verteiler 80/80 mm exzentrisch
(26) bei getrennter Luft-/Abgasführung nach (3)An-
schluß-Adapter DN125/80 mit Meßstutzen mon-
tieren.
Beim Anschluß einer baurechtlich zugelassenen
Luft-/Abgasführung ist der Zulassungsbescheid des
Instituts für Bautechnik zu beachten.
Die waagerechte Abgasführung ist
mit ca. 3° Gefälle (5cm/m) zum Gerät
zu montieren. Bei waagerechter Luft-
führung ist mit ca. 3° Gefälle nach
außen zu verlegen - Luftansaug mit
Windschutz ausführen; zulässiger
Winddruck am Lufteintritt 90 Pa, weil
bei einem höheren Winddruck der
Brenner nicht in Betrieb geht.
1 Gasbrennwert-Therme
2 Anschluß Gasbrennwert-
Therme DN125 / DN80
3 Anschlußadapter mit
Meßstutzen
DN125/80 für Luft und Abgas
21 Stützbogen DN80
22 Auflageschiene
23 Adapter Ø100mm auf Ø80mm
26 Luft-/Abgasrohrverteiler
80/80mm
27 T-Stück 87° mit Revisions-
öffnung DN80
28 Abgasrohr DN80
500 mm
1000 mm
2000 mm
29 Bogen 90° DN80
30 Abstandhalter
31 Schachtabdeckung
32 Luftansaugrohr Ø125mm
33 Luftrohr Ø125mm
34 Reduzierung 130/125mm
Planungshinweise
Im Schacht kann nach dem Stützbogen (21) die
Abgasleitung in DN80, oder mit Adapter Ø100mm
auf 80mm (23) in DN100 verlegt werden. Eine
flexible Abgasleitung DN 80 kann nach dem Stütz-
bogen (21) angeschlossen werden.
28 29 27
26
3
2
1
C53
27
3
2
1
B23
28
Hinterlüftung
Zwischen Abgasleitung und Schachtinnen-
wand ist folgender lichter Abstand einzu-
halten:
bei rundem Schacht: 3 cm
bei quadratischem Schacht: 2 cm
28
30
28
Hinterlüftung
23
21
22
21
22
