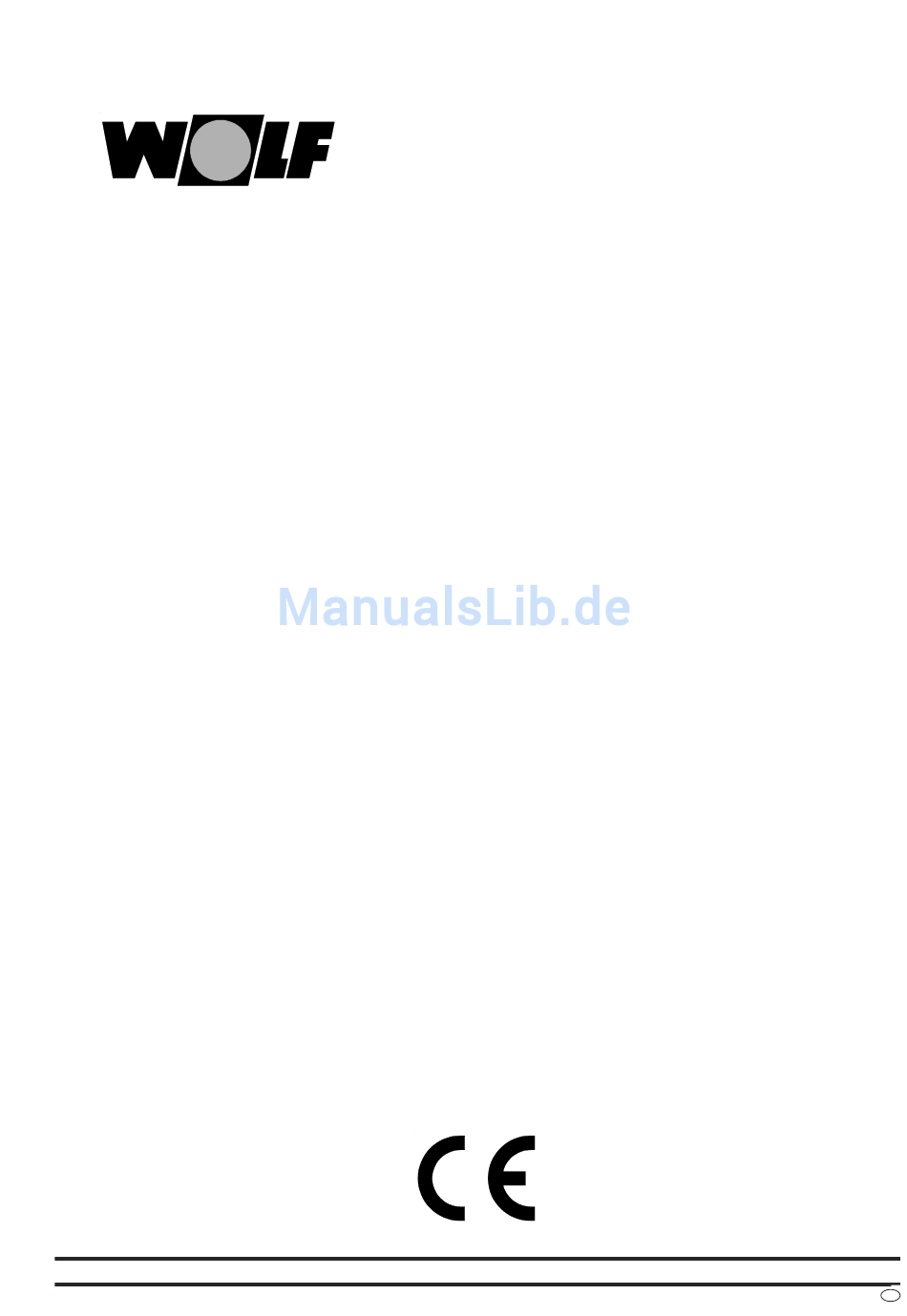

- Seite 1 Planungsunterlage Montageanleitung Kaskadenansteuerung für Gasbrennwert - Heizthermen TGB 40 und TGB 60 Wolf GmbH, Postfach 1380, 84048 Mainburg, Tel. 08751/74-0, Fax 08751/741600, Internet: www.wolf-heiztechnik.de Art.-Nr. 30 44 337 06/03 TV...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..............Seite Sicherheitshinweise ................3 Normen, Vorschriften ................. 4 Beschreibung Gasbrennwert-Therme TGB-........5 Technische Daten / Hinweise ............6 Ausführung Abgassystem .............. 7-9 Hydraulik / Hinweise ................ 10 Anlagenbeispiel ................11 Montage ..................12-19 Elektrischer Anschluß ..............20-21 Inbetriebnahme ................ -
Seite 3: Sicherheitshinweise
Sicherheitshinweise In dieser Beschreibung werden die folgenden Symbole und Hinweiszeichen verwendet. Die- se wichtigen Anweisungen betreffen den Personenschutz und die technische Betriebs- sicherheit. "Sicherheitshinweis" kennzeichnet Anweisungen, die genau einzuhal- Bild: Klemmkasten: Gefahr durch elektrische Spannung ten sind, um Gefährdung oder Ver- letzung von Personen zu vermei- den und Beschädigungen am Gerät zu verhindern. -
Seite 4: Normen Und Vorschriften
Normen, Vorschriften • Gesetz zur Einsparung von Energie (EnEG) Normen und Vorschriften mit den dazu erlassenen Verordnungen Vor der Installation der Wolf Gasbrennwert- HeizAnlV Heizungsanlagen-Verordnung thermen muß die Zustimmung des Gasversor- gungsunternehmens und des Bezirks-Schorn- • VDE-Vorschriften: steinfegermeisters eingeholt werden. - Seite 5 Raumluftabhängige Gasbrennwert- thermen dürfen nur in einem Raum installiert werden, der die maßgebli- chen Belüftungsanforderungen er- füllt. Lesen Sie die Montage- und Bild: Wolf - Gasbrennwert-Therme TGB-40/60 Wartungsanleitung, bevor Sie die Gastherme installieren! Berücksichti- gen Sie auch die Planungshinweise. Gerät Gasgeräteart...
-
Seite 6: Technische Daten / Hinweise
Für die Regelung eines zusätzlichen Mischerkreises und eines Radiatorenkreises kann der digitale witterungsgeführte Temperaturregler Typ DWTM aus dem WOLF-Regelungszubehör angeschlossen werden. Als Fernbedie- nung kann außerdem jeweils ein DWT eingesetzt werden. Als weiteres Zubehör ist ein 3-Wegemischer mit Mischermotor, sowie ein elektronischer Speicherfühler für den... -
Seite 7: Ausführung Abgassystem
Ausführung Abgassystem Luft-/Abgasführung Gasbrennwertthermen mit getrennter konzentrischer Luft-/Abgasführung DN 125/80 über Dach, Art C33 x dürfen nur im Dachgeschoß oder in Räumen, bei denen die Decke zugleich das Dach bildet oder sich über der Decke lediglich die Dachkonstruktion befindet, installiert werden. Werden durch die Leitungen für die Verbrennungsluftzuführung und Abgasabführung im Gebäude Geschosse überbrückt, so müssen die Leitungen außerhalb des Aufstell- raumes in einem Schacht mit einer Feuerwiderstandsdauer von mindestens 90 Minuten... -
Seite 8: Ausführung Abgassammelleitung
Ausführung Abgassammelleitung Gasbrennwertthermen mit gemeinsamer Abgasleitung - raumluftabhängig in Abgasführung mit Installationsart B23. Sammelleitung DWTK DWTK P r o g Kaskadenansteuerung mit Sammelleitung Bei raumluftabhängiger Betriebsweise nach DVGW-TRGI 1986/96 muß eine ins Freie führende Öffnung im Aufstellraum von mindestens 150 cm² lichten Querschnitt vorhanden sein. -
Seite 9: Ausführung Abgassammelleitung / Hinweise
Ausführung Abgassammelleitung / Hinweise Die maximale waagerechte Länge im Verbindungsstück beträgt max. 1,5 m je Gerät und 1,5 m hinter dem letzten Gerät. Es dürfen maximal zwei 90°-Umlenkungen zusätzlich zu den Geräteanschlußstücken eingebaut werden. Rohrlängenberechnung: Die errechnete Länge der Abgasleitung setzt sich zusammen aus der geraden Rohrlänge und der Länge der Rohrbögen. - Seite 10 Ausführung Abgassammelleitung / Hinweise Montage Abgasleitung Im senkrechten Teil der Abgasleitung ist unmittelbar ober- oder unterhalb der Abgas- umlenkung eine Reinigungs- und Prüföffnung erforderlich, wenn der Abstand von der Mitte der Reinigungs- und Prüföffnung im horizontalen Teil der Abgasleitung zur senkrechten Achse der Abgasleitung größer als 30 cm ist.
-
Seite 11: Hydraulik / Hinweise
Hydraulik / Hinweise Um einen möglichst gleich großen Heizwasservolumenstrom durch jede Brennwert- Heizkreis therme sicherzustellen werden folgende Anschlußarten empfohlen: 1. Für den exakten hydraulischen Abgleich kann ein Strangregulierventil in die Zuleitung eines jeden Geräts eingebaut werden. 2. Vor- und Rücklaufleitung mit gleicher Länge für Vor- und Rücklauf gemäß Tichelmannsystem ausführen, um gleich hohe Druckverluste in jedem Strang zu gewährleisten. -
Seite 12: Anlagenbeispiel
Planungshinweise Anlagenbeispiel Kaskade, Maximale Ausstattung grundsätzlich mit hydraulischer Weiche und mit Regler DWTK 2 Mischerkreise, 1 Radiatoren- kreis, 1 Speicherwasserkreis mit Ladepumpe und bis zu max. vier Geräten in Kaskade... - Seite 13 Planungshinweise Artikel Art.-Nr. Heizkreisanschlußset bestehend aus: 1 x Sicherheitsventil ¾" 20 11 245 2 x Kugelhahn 1" 2 x Füll- und Entleerungshahn 1 x Anschlußmöglichkeit für Ausdehnungsgefäß 25 ltr. 24 00 450 Membranausdehnungsgefäß: 35 ltr. 24 00 455 50 ltr. 24 00 458 80 ltr.
-
Seite 14: Montage
Montageanleitung für druckdichtes Abgassystem Abgassystem Es dürfen für Abgasleitungen nur Original Wolf-Teile verwendet werden. Abgasleitungssystem für Öl- und Gasfeuerstätten in Unter- und Überdruck Klassifizierung nach DIN EN 1443 Als Abgasanlagen in Schächten: Abgasanlage EN 1443-T200 P1 O W2 R0 C0 Als Abgasanlagen am Gebäude:... -
Seite 15: Verbinden Der Elemente
Planungshinweise 1. Bauseitige Anforderungen Die Abgasleitung muß innerhalb eines eigenen, längsbelüfteten Schachts oder Kanals eingebaut werden. Dieser muß den Anforderungen der DIN 18160 T.1 Abschnitt 4.4 bis 4.9 genügen. Außer den notwendigen Reinigungs- und Prüföffnungen mit zugelassenen Reinigungsverschlüssen darf der Schacht, außer im Aufstellraum der Feuerstätten, keine Öffnung haben. -
Seite 16: Kondensatabführung Am Schornsteinfuß
Planungshinweise 2.3 Kondensatabführung am Mit Gewindestützstangen oder Ziegelsteinen die Grundplatte auf die richtige Höhe Schornsteinfuß justieren, damit durch den Aufbau mit Kondensatablauf, Inspektionselement mit Meßstutzen und 87° T-Anschluß die richtige Anschlußhöhe für das mit Gefälle zu verlegende Verbindungsstück zur Feuerstätte erreicht wird (siehe Bild 3). Ggf. kann auch hier die Abstützung mittels Stützelement und Zwischenhalterung oberhalb des T-Anschluß... - Seite 17 Planungshinweise 2.8 Geschleifte Schornsteine Bei schräggeführten Schornsteinen muß die Anordnung der Inspektionselemente und der Zwischenstützen mit dem zuständigen Bezirksschornsteinfegermeister abgeklärt werden. 2.9 Montage Abgasschalldämpfer Bei notwendiger Schalldämmung in der Abgasanlage kann der Abgasschalldämpfer Typ asd-b in die Verbindungsleitung eingebaut werden. Um eine ausreichende Hinterlüftung des Schachtes zu gewährleisten, ist ein Lüftungs- 2.10 Montage Lüftungsgitter gitter an der Stelle im Schacht einzubauen, an welcher das Inspektionselement...
- Seite 18 Planungshinweise Die Rohrsäule muss im Schacht alle drei Meter durch Abstandshalter zentriert werden. Statische Richtlinien Die freie Längenausdehnung der Bauteile muss gewährleistet sein. Der Abstand von der Außenseite der Rohrsäule zur Schachtinnenseite muss mind. 2 cm bei eckigen Schächten bzw. 3 cm bei runden Schächten betragen. Das obere Ende des letzten Längenelementes darf die Schornsteinmündung um max.
- Seite 19 Planungshinweise Edelstahl-Abgassystem für Kaskaden im Überdruckbetrieb Z-7.2-1403 Pos. Bauteil DN 100 DN 113 DN 130 DN 150 T-Anschlussstück 87° mit Abgang 80 mm T-Anschlussstück 45° mit Abgang 80 mm Längenelement 1000 mm mit Ablassschlaufe Längenelement 1000 mm mit Montageschelle / Distanzhalter Längenelement 1000 mm Längenelement 500 mm Längenelement 250 mm...
-
Seite 20: Elektroanschluß
Elektroanschluß Netzanschluß Die Installation darf nur durch eine zugelassene Elektro-Installations- firma erfolgen. Die VDE-Vorschriften und die örtlichen Vorschriften des Energie-Versorgungsunternehmens sind zu beachten. Bild: Gesamtansicht Regelung Der Anschluß an das Stromnetz hat durch Festanschluß zu erfolgen. Die Regel-, Steuer- und Sicherheitsein- richtungen sind fertig verdrahtet und ge- prüft. -
Seite 21: Anschluß Außenfühler
(DWTK, DWT, DWTM) Netz Thermostat Zubehör 230VAC 230VAC 24VAC 24VDC Es dürfen nur Regler aus dem Wolf-Zubehör- programm angeschlossen werden. Anschluß Regelungszubehör 24 V Ein Anschlußplan liegt dem jeweiligen Zubehör- teil bei. Bild: Anschluß Regelungszubehör Verbindungsleitung zwischen Regelungszubehör und der Gas-Brennwert- therme ist eine zweiadrige Leitung (Querschnitt >... -
Seite 22: Energieeinsparung
Inbetriebnahme Achtung Um eine zuverlässige und wirtschaft- Die erste Inbetriebnahme und Bedie- liche Funktion der Heizungsanlage nung des Gerätes, sowie die Einwei- zu gewährleisten und um Gefahren sung des Betreibers muß von einem für Personen und andere Sachen zu qualifizierten Fachmann durchgeführt werden. - Seite 23 Inbetriebnahmeprotokoll Inbetriebnahmearbeiten Meßwerte oder Bestätigung 1.) Kaskadentyp TGB-40 TGB-60 2.) Gasart Erdgas E Erdgas LL Flüssiggas Propan Wobbe-Index ________ kWh/m³ Betriebsheizwert _______ kWh/m³ 3.) Gasanschlußdruck überprüft? 4.) Gas-Dichtheitskontrolle durchgeführt? 5.) Abgassystem kontrolliert? 6.) Hydraulik auf Dichtheit kontrolliert? 7.) Gerät und Anlage entlüftet? 8.) Anlagendruck 1,5 - 2,5 bar vorhanden? 9.) Gasart und Heizleistung in Aufkleber eingetragen? 10.) Funktionsprüfung durchgeführt?
- Seite 24 Inbetriebnahmeprotokoll Inbetriebnahmearbeiten Meßwerte oder Bestätigung 11.b) Abgasmessung: Abgastemperatur brutto ________________ t [°C] Ansauglufttemperatur ________________ t [°C] Abgastemperatur netto ________________ (t ) [°C] Kohlendioxydgehalt (CO ) od. Sauerstoffgehalt (O ________________ % Kohlenmonoxydgehalt (CO), luftfrei ________________ ppm 11.c) Abgasmessung: Abgastemperatur brutto ________________ t [°C] Ansauglufttemperatur ________________ t...
