- Seite 1 Montageanleitung Speicher-Wassererwärmer TSW-120 / CSW-120 für Gasbrennwertthermen und Gasheizwertthermen Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de Art.-Nr.: 3044708_201702 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Sicherheitshinweise ............2 Speicher-Wassererwärmer / ...........3 Normen und Vorschriften ..........3 Technische Daten / Abmessungen .........4 Aufbauschema..............5 Aufstellung / Montagemaße..........6 Installation ..............7 Endmontage ..............9 Zirkulation / Inbetriebnahme .........10 Wartung ................ 11 Produktdatenblatt nach Verordnung (EU) Nr. 812/2013 12 KONFORMITÄTSERKLÄRUNG ........15 Sicherheitshinweise In dieser Beschreibung werden die folgenden Symbole und Hin- weiszeichen verwendet. -
Seite 3: Speicher-Wassererwärmer

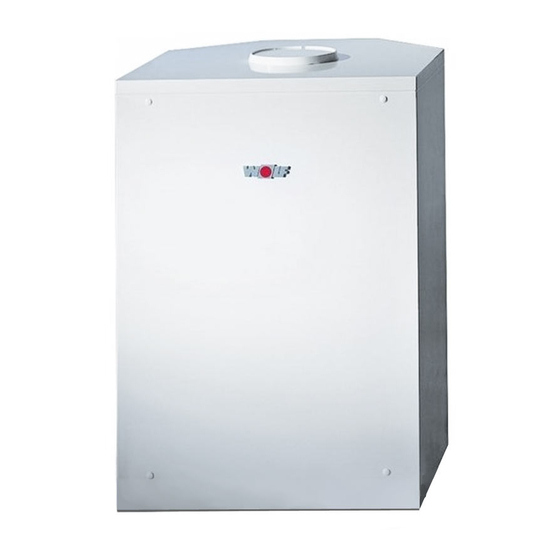

Speicher-Wassererwärmer / Normen und Vorschriften Speicher-Wassererwärmer Typ TSW-120 / CSW-120 aus Stahl mit obenliegendem Flansch und Anschlüssen für die Verrohrung an Gasthermen. Korrosionsschutz durch Doppelschicht-Emaillierung von Behälte- rinnenwand und Heizschlange nach DIN 4753 Teil 3. Zusätzlicher Korrosionsschutz durch Magnesium-Schutzanode. Bei allen Wasserverhältnissen und in jedem Leitungsnetz ein- setzbar. -
Seite 4: Technische Daten / Abmessungen
Max. zul. Heizungswassertemperatur °C Leergewicht Anschlüsse Kaltwasser G (AG) Warmwasser G (AG) Speichervorlauf Speicherrücklauf Zirkulation G (AG) Tauchhülse ø mm Abmessungen Füll-/ und Entleerung bei TSW-120 unter dem Designelement Zirkulation Kaltwasser Speicherrücklauf Warmwasser Speichervorlauf Tauchhülse Bild: TSW-120 Bild: CSW-120 3044708_201702... -
Seite 5: Aufbauschema
Aufbauschema Anschluß Speicherfühler (blauer Stecker) Regelung Gastherme Warmwasser Zirkulatons- Zirkulation Kaltwasser pumpe Kaltwasseranschluß nach DIN 1988 Hinweis: Das Aufbauschema dient lediglich als Prinzipschaubild und nicht als Verrohrungsvorlage. Wir übernehmen keine Haftung für die Auslegung 3044708_201702... -
Seite 6: Aufstellung / Montagemaße
Einbau ohne Blende für Verrohrung mit Blende für Verrohrung Hinweis bei Blende für Die Montagemaße gelten sowohl für TSW-120 als auch für CSW-120. Verrohrung: Ist eine Montage mit Verrohrungsblende (Zubehör) vorgesehen, ist die Paßgenauigkeit (Maß 300mm) mit der Verrohrungsblende zu prüfen, bevor die Verrohrung montiert wurde. -
Seite 7: Installation
Schmutzfängern oder anderen Verengungen in die Zuführungs- leitung zum Sicherheitsventil ist unzulässig. Entleerung Der Speicher-Wassererwärmer ist so zu installieren, daß er ohne Demontage entleert werden kann. Beim TSW-120 befindet sich die Entleerung unter der Designerblende. Heißes Wasser kann Verletzungen, insbesondere Verbrühungen verursachen! Warmwasseranschluß... - Seite 8 Installation Speicher-Vorlauf Blindstopfen im Heizungsrücklauf der Gastherme entfernen. Bogen im Heizungsvorlauf der Gastherme entfernen und Dreiwegeumschaltventil Speicher-Rücklauf mit Überwurfmuttern und Flachdichtungen einbauen. Speicher-Vorlauf- rohr und Speicher-Rücklaufrohr ablängen. Mit Klemmverschraubungen am Speicher-Wassererwärmer ...SW sowie mit Flachdichtungen und Überwurfmuttern an der Heiztherme verschrauben. Dreiwege- Umschaltventil Bogen...
-
Seite 9: Endmontage
Bohrungen in der Frontverkleidung und jeweils die drei Bohrungen links/rechts der hinteren Seitenverkleidung verschlossen werden. Hinweis: Zwei weiße Kunststofstopfen bleiben als Ersatzteil übrig! Beim TSW-120 müssen mit den mitgelieferten weißen Kunst- stoffstopfen jeweils die drei Bohrungen links/rechts der hinteren Seitenverkleidung verschlossen werden. Verrohrungsblende Verrohrungsblende (Zubehör) nach erfolgter Installation auf den... -
Seite 10: Zirkulation / Inbetriebnahme
Display abgelesen werden. (Siehe Bedienungsanleitung der jeweiligen Regelung) Einstellung der Bei Verwendung des digitalen Regelungszubehörs DRT, DWT oder DWTM für die Wolf-Gasheizthermen läßt sich über die 2-Kanal-Schalt- Speicherladezeiten uhr die Speicherladezeit für den Speicher-Wassererwärmer ...SW-120 einstellen. Die Ladezeiten sind über das Tages- / Wochenprogramm frei programmierbar. -
Seite 11: Wartung
Der Speicher muß drucklos gemacht werden, die Zirkulations- pumpe (wenn eingebaut) abgeschaltet und der Warmwasserhahn im Haus geöffnet werden. Unter der Abdeckung der Füll-/und Entleerungsöffnung wird werkseitig eine Schlauchverbindung mitgeliefert. Beim TSW-120 muß erst das Designelement durch Anheben und leichtes Ziehen abgenommen werden. Füll-/und Entleerungsöffnung Schlauchverbindung Schutzanode tauschen Sechs Muttern des Handlochdeckels entfernen. -
Seite 12: Produktdatenblatt Nach Verordnung (Eu) Nr. 812/2013
(EU) Nr. 812/2013 Produktdatenblatt nach Verordnung (EU) Nr. 812/2013 Produktgruppe: CSW Name oder Warenzeichen des Lieferanten Wolf GmbH Modellkennung des Lieferanten CSW-120 Energieeffizienzklasse Warmhalteverlust Speichervolumen Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, Internet: www.wolf-heiztechnik.de 3044708_201702 Artikelnummer: 3020994 03/2015... - Seite 13 3044708_201702...
- Seite 14 3044708_201702...
-
Seite 15: Konformitätserklärung
3044708 Aussteller: Wolf GmbH Anschrift: Industriestraße 1, D-84048 Mainburg Produkt: Speicher CSW-120, TSW-120 Das oben beschriebene Produkt ist konform mit den Anforderungen der folgen- den Dokumente: DIN EN 12897:2006-09 Gemäß den Bestimmungen der folgenden Richtlinien 2009/125/EG (ErP-Richtlinie) wird das Produkt wie folgt gekennzeichnet: Mainburg, 15.07.2015... -
Seite 16: Änderungen Vorbehalten
Wolf GmbH Postfach 1380 • D-84048 Mainburg • Tel. +49-8751/74-0 • Fax +49-8751/74-1600 Internet: www.wolf-heiztechnik.de TSW-120 / CSW-120 – 3044708_201702 Änderungen vorbehalten...
