Wartungsanleitung

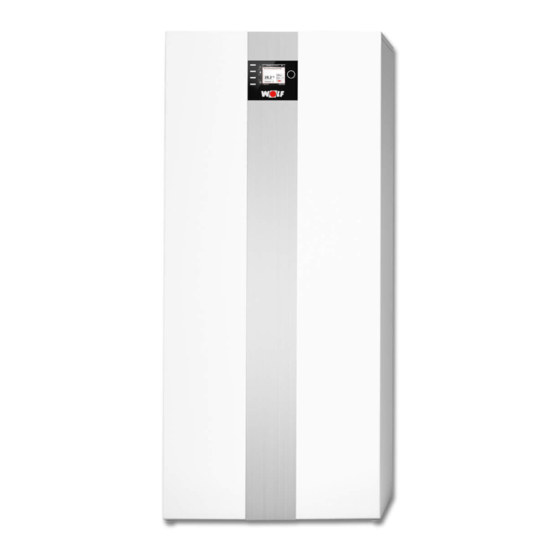

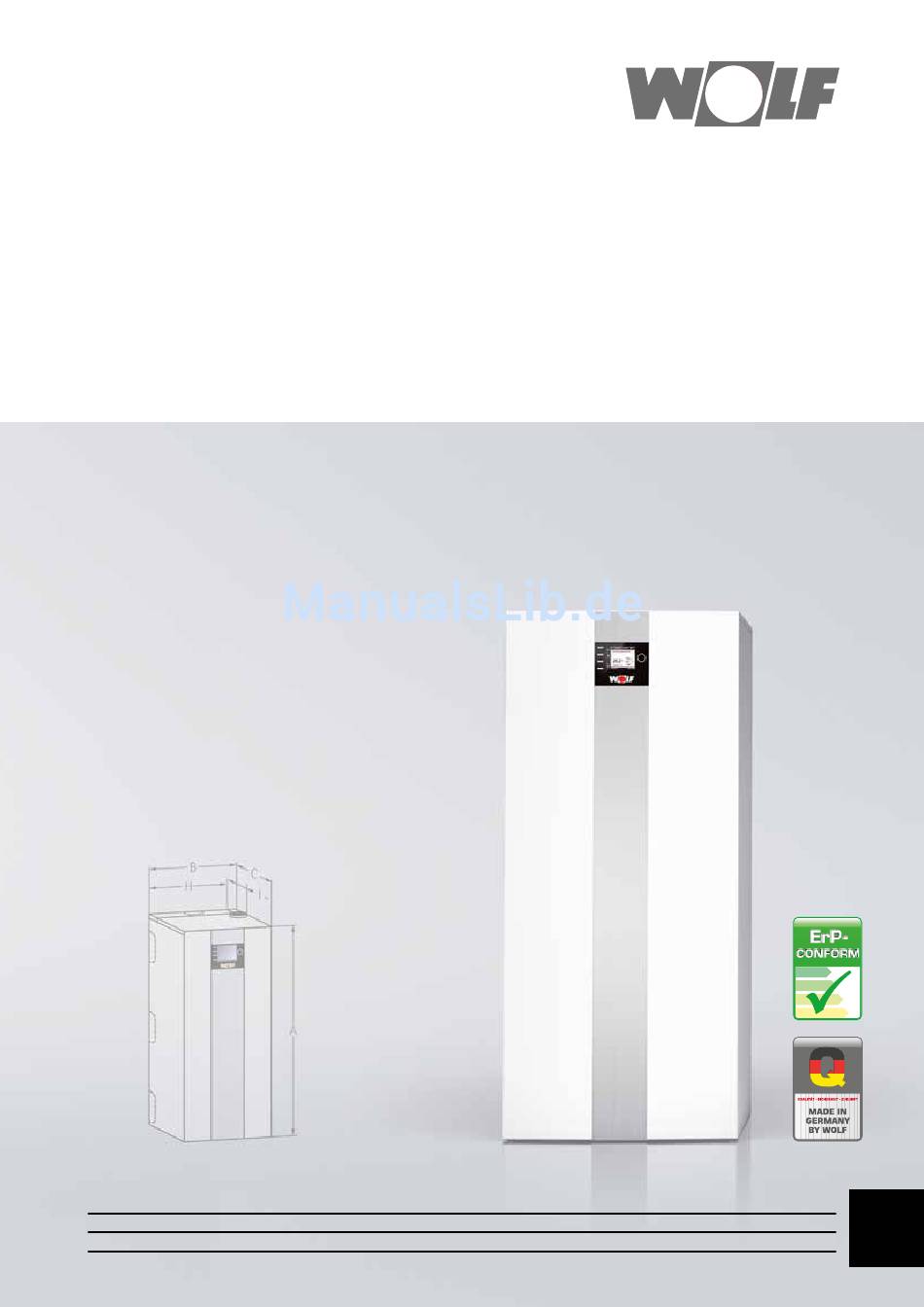

Ölbrennwertkessel TOB / TOB-TS
TOB für Heizen • TOB-TS für Heizen, mit Schichtenspeicher
WOLF GMBH / POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0.87 51 74- 0 / FAX +49.0.87 51 74- 16 00 / www.WOLF.eu
Art.-Nr.: 3063704_201712
Änderungen vorbehalten!
DE
AT
CH
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf TOB

Inhaltszusammenfassung für Wolf TOB

  • Seite 1 Ölbrennwertkessel TOB / TOB-TS TOB für Heizen • TOB-TS für Heizen, mit Schichtenspeicher WOLF GMBH / POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0.87 51 74- 0 / FAX +49.0.87 51 74- 16 00 / www.WOLF.eu Art.-Nr.: 3063704_201712 Änderungen vorbehalten!

  • Seite 2: Inhaltsverzeichnis

    Gefahr durch wassergefährdende Stoffe ........... 5 Verbrühungsgefahr ................5 Verbrennungsgefahr ................5 Gefahr durch wasserseitigen Überdruck ..........5 Bauteilübersicht ................6 Bauteilbeschreibung TOB ..............6 Brenner in Wartungsposition .............. 6 Ausrüstung für die Wartung ............7 Wartungsablauf ................8 Vorbereitung der Wartung ..............8 Öffnen des Kessels ................

  • Seite 3: Hinweise Zur Anleitung

    Hinweise zur Anleitung Hinweise zur Anleitung 1.1 Gültigkeit der Anleitung Diese Wartungsanleitung gilt für den Ölbrennwertkessel TOB/TS 1.2 Mitgeltende Unterlagen Planungsunterlage und Montageanleitung TOB/TS Betriebsanleitung TOB/TS Anlagen- und Betriebsbuch Gegebenfalls gelten auch die Anleitungen aller verwendeten Zubehörmodule und weiterer Zubehöre.

  • Seite 4: Sicherheitshinweise

    ÖVE und des örtlichen Elektro-Versorgungsunternehmens (EVU) maßgeblich. Der Heizkessel darf nur innerhalb des Leistungsbereichs betrieben werden, der in den techni- schen Unterlagen der Fa. WOLF vorgegeben ist. Die be- stimmungsgemäße Verwendung des Heizkessels umfasst den ausschließlichen Einsatz für Warmwasserheizungs- anlagen gemäß DIN EN 12828. Sicherheits- und Überwa- chungseinrichtungen dürfen nicht entfernt, überbrückt...

  • Seite 5: Erstickungs- / Vergiftungsgefahr

    Sicherheitshinweise 2.3 Erstickungs- / Vergiftungsgefahr Bei Geräten mit unzureichender Verbrennungsluftzufuhr bzw. Abgasabfuhr kann Abgas in den Aufstellraum austre- ten. Dadurch besteht Erstickungsgefahr bzw. die Gefahr von schweren bis lebensgefährlichen Vergiftungen. - bei Abgasgeruch Gerät ausschalten - Fenster und Türen öffnen - zugelassenen Fachbetrieb benachrichtigen 2.4 Gefahr durch wassergefährdende Stoffe Ölbrennwertkessel enthalten ölführende Teile.

  • Seite 6: Bauteilübersicht

    Bauteilübersicht Bauteilübersicht Bauteilbeschreibung TOB Düsenstock Automatischer Entlüfter Zündtrafo/ Flammenwächter Sicherheitstemperaturbegren- zer (STB) Gebläse Ölpumpenmotor Differenzdruckschalter Ölpumpe Abgastemperaturbegrenzer Kesselfühler Wasserdruckschalter Entleerungshahn Brenner in Wartungsposition Heizfläche Wärmetauscher Zündelektroden Öldüse Reinigungshaken Wartungswerkzeug Luftdüse Einstelllehre 3063704_201712...

  • Seite 7: Ausrüstung Für Die Wartung

    Ausrüstung für die Wartung Ausrüstung für die Wartung Wartungswerkzeuge im Lieferumfang TOB enthalten Einstelllehre Reinigungshaken Wartungswerkzeug Reinigungsbürste Für die Wartung wird benötigt: Pos. Benennung Art.-Nr. Wartungswerkzeuge TOB im Lieferumfang Reinigungsbürste Wartungswerkzeug Reinigungshaken Einstelllehre Wartungsset TOB 27 45 711 Messgerät für die BImSchV-Messung Schraubendreher Gabelschlüssel SW 16 + SW 19...

  • Seite 8: Wartungsablauf

    Wartungsablauf Wartungsablauf Vorbereitung der Wartung 5.1.1 Ölbrennwertkessel am Betriebsschalter ausschalten. Betriebsschalter 5.1.2 Anlage spannungsfrei machen! Gefahr eines elektrischen Stromschlages mit Gesundheitsgefährdung oder Todesfolge. An Anschlussklemmen liegt auch bei ausgeschaltetem Betriebsschalter Spannung f Anlage spannungsfrei schalten und Spannungsfreiheit kontrollieren. 5.1.3 Anlage gegen Wiedereinschalten sichern. 3063704_201712...

  • Seite 9: Öffnen Des Kessels

    Wartungsablauf Öffnen des Kessels 5.2.1 Schrauben links / rechts lösen und Frontverkleidung nach vorne ziehen und nach oben aushängen. Schrauben links / rechts 5.2.2 Oberen Verkleidungsdeckel nach vorne ziehen und abheben. 5.2.3 Regelungskasten nach unten klappen 3063704_201712...

  • Seite 10: Wartung Der Brennereinheit

    Wartungsablauf Wartung der Brennereinheit Verbrennungsgefahr durch heiße Bauteile. f Vor Beginn der Wartungsarbeiten das Gerät unter 40°C abkühlen lassen und geeignete Handschuhe benutzen. 5.3.1 Zentralstecker, Stecker Niederspannung usw. abziehen 5.3.2 3 Innensechskantschrauben 6mm am Brennerflansch lockern. (nicht herausdrehen) Innensechskant- schrauben 5.3.3 Brennereinheit ca. 1cm nach rechts (im Uhrzeigersinn) drehen. 3063704_201712...
  • Seite 11 Wartungsablauf 5.3.4 Brennereinheit nach oben aus dem Brennkammerdeckel heben und in Wartungsposition gemäß Bild einhängen. 5.3.5 3 Innensechskantschrauben 5mm an der Luftdüse lockern (nicht heraus- ziehen). Innensechskantschraube 5.3.6 Luftdüse ca. 10mm nach links (gegen den Uhrzeigersinn) drehen. 5.3.7 Zündkabel von Zündelektroden abziehen und Luftdüse ablegen. Zündkabel 3063704_201712...
  • Seite 12 Wartungsablauf 5.3.8 Düsenwechsel mit Gabelschlüssel SW16. Beim Aus- und Einbau der Düse mit zweitem Gabelschlüssel SW19 gegen- halten. WOLF Original Ersatzteil-Düse verwenden! Nur mit diesen Düsen ist ein zuverlässi- Achtung ger Betrieb gewährleistet. 5.3.9 Luftdüse reinigen 5.3.10 Sichtkontrolle der Abdichtung Luftdüse.

  • Seite 13: Mit Der Einstelllehre Folgende Kontrollen Durchführen

    Wartungsablauf 5.3.11 Zündkabel aufstecken, Luftdüse auf die Montageplatte schrauben, dabei auf die Positionierung am Gehäuse achten. Die Pfeilmarkierungen müssen übereinander liegen. Mit Innensechskantschrauben wieder befestigen. 5.3.12 Mit der Einstelllehre folgende Kontrollen durchführen: Einstelllehre 3. Kontrolle (Abstand Elektroden) 2. Kontrolle (Position Elektroden) 1.

  • Seite 14: Ölfiltereinsatz Austauschen Gemäß Betriebsanleitung Des Verbauten Ölfilters

    Wartungsablauf 5.3.15 3.Kontrolle: Abstand Zündelektroden in Ordnung? Der Elektrodenabstand muss 3mm betragen. Zündelektrode ggf. erneuern. 5.3.16 Ölfiltereinsatz austauschen gemäß Betriebsanleitung des verbauten Ölfilters Nur Papier-Filterpatronen mit maximal 5 - 20μm sind zulässig, um eine vorzeiti- Achtung ge Alterung der Öldüse zu vermeiden. Reinigung des Wärmetauschers Verbrennungsgefahr durch heiße Bauteile. f Vor Beginn der Wartungsarbeiten das Gerät unter 40°C abkühlen lassen und geeignete Handschuhe benutzen.
  • Seite 15 Wartungsablauf 5.4.3 Brennkammerdeckel abnehmen und ablegen. Flammrohr besteht aus Keramischen Werktstoff. Bruchgefahr! Achtung 5.4.4 Wartungswerkzeug in Brennkammer einhaken und Brennkammer heraus- ziehen. Wartungswerkzeug 3063704_201712...
  • Seite 16 Wartungsablauf 5.4.5 Wartungswerkzeug um 90° drehen, in die Öse des Verdrängers einhaken und herausziehen. Achtung Festsitzende Verdränger unbedingt mit Wasser einweichen! Nach etwa 2 Min. Einwirkzeit kann der Verdränger mit Hilfe des Wartungswerkzeuges aus dem Wärmetauscher herausgezogen werden. Auf keinen Fall darf gewaltsam versucht werden (z.B.

  • Seite 17: Reinigung Der Kondensatwanne

    Wartungsablauf Reinigung der Kondensatwanne Verbrennungsgefahr durch heiße Bauteile. f Vor Beginn der Wartungsarbeiten das Gerät unter 40°C abkühlen lassen und geeignete Handschuhe benutzen. 5.5.1 Gelöste Rückstände aus der Kondensatwanne absaugen oder mit Wasser durch die Siphonöffnung in den Auffangbehälter spülen. 5.5.2 Siphon reinigen, neu befüllen und wieder montieren.

  • Seite 18: Zusammenbau

    Wartungsablauf Zusammenbau Verbrennungsgefahr durch heiße Bauteile. f Vor Beginn der Wartungsarbeiten das Gerät unter 40°C abkühlen lassen und geeignete Handschuhe benutzen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge, dabei ist zu beachten: 5.7.1 Die gesäuberten Verdränger wieder mit Hilfe des Wartungswerkzeuges in den Wärmetauscher schieben.

  • Seite 19: Wiederinbetriebnahme

    Wartungsablauf 5.7.5 Dichtring Öl-Luftverbund auf Beschädigung überprüfen, ggf. erneuern. 5.7.6 Brennereinheit aus Wartungsposition nehmen und mit dem Mischkopf voran vorsichtig in den Brennkammerdeckel schieben, dabei auf Position Dichtring Öl-Luftverbund und Zündelektroden achten. 5.7.7 Brennereinheit ca. 1cm nach links drehen und mit 3 Innensechskantschrauben 6mm befestigen.

  • Seite 20: Abgasmessung

    Wartungsablauf Abgasmessung 5.9.1 Zur Abgasmessung auf Schornsteinfegerbetrieb stellen. Status Betriebsart Heizbetrieb Brennerstatus Stellung Schornsteinfegerbetrieb 5.9.2 Ansaugluft-Prüfung durchführen Wenn CO > 0,2%, Abgasrohr auf Dichtheit prüfen: Messöffnung “Ansaugluft“ Messöffnung “Abgas“ 5.9.3 Abgasmessung im Schornsteinfegerbetrieb durchführen, Werte in Wartungsprotokoll eintragen. Bei Bedarf CO -Werte neu einstellen (siehe Montageanleitung für den Fachhandwerker).

  • Seite 21: Überprüfung Der Schutzanode Am Schichtenspeicher

    Wartungsablauf 5.10 Überprüfung der Schutzanode am Schichtenspeicher (falls vorhanden) Verbrennungsgefahr durch heiße Bauteile. f Vor Beginn der Wartungsarbeiten das Gerät unter 40°C abkühlen lassen und geeignete Handschuhe benutzen. Schutzanode vorne oben am Speicher 5.10.1 Kabel von Fahne abziehen. 5.10.2 Zwischen Fahne und Kabel den Strom messen. Der Strom muss >0,3mA sein.

  • Seite 22: Übersicht Mit Wartungsprotokoll

    Übersicht mit Wartungsprotokoll Übersicht mit Wartungsprotokoll Pos. Arbeitsschritt Protokollpunkt Datum Vorbereitung der Wartung 5.1.1 Ölbrennwertkessel am Betriebsschalter ausschalten. 5.1.2 Anlage spannungsfrei machen! 5.1.3 Anlage gegen Wiedereinschalten sichern. Öffnen des Kessels 5.2.1 Schrauben links / rechts lösen und Frontverkleidung nach vorne ziehen und nach oben aushängen.
  • Seite 23 Übersicht mit Wartungsprotokoll Pos. Arbeitsschritt Protokollpunkt Datum 5.7.6 Brennereinheit aus Wartungsposition nehmen und mit dem Mischkopf voran vor- sichtig in den Brennkammerdeckel schieben, dabei auf Position Dichtring Öl-Luft- verbund und Zündelektroden achten. 5.7.7 Brennereinheit ca. 1cm nach links drehen und mit 3 Innensechskantschrauben 6mm befestigen.

  • Seite 24: Änderungen Vorbehalten

    WOLF GMBH POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0. 87 51 74- 0 / FAX +49.0.87 51 74- 16 00 www.WOLF.eu 3063704_201712 Änderungen vorbehalten...
