Elektroanschluß
Anschluß Außenfühler
Der Außenfühler für digitales Regelungszubehör
(z.B. DWT) kann wahlweise an der Klemmleiste der
Gasheiztherme am Anschluß AF, bzw. an der Klemm-
leiste des DWT angeschlossen werden.
Anschluß Raumthermostat
(Potentialfreier Kontakt)
Anschlußmöglichkeit für Raumthermostat mit/ohne
Uhr
Anschlußkabel durch Kabeldurchführung stecken
und mit Zugentlastung sichern.
Anschlußkabel für Raumthermostat an den Klem-
men Thermostat gemäß Schaltplan anschließen,
vorher Brücke zwischen a und b an den entspre-
chenden Klemmen entfernen.
Achtung:
Bei extremen Außentemperaturen (unter -12°C) ist
die Nachtabsenkung oder die Einstellung
Frostschutzbetrieb aufzuheben.
Anschluß Wolf-Regelungszubehör
(DRT, DWT, DWTM, DWTK)
Es dürfen nur Regler aus dem Wolf-Zubehör-
programm angeschlossen werden.
Ein Anschlußplan liegt dem jeweiligen Zubehör-
teil bei.
Als Verbindungsleitung zwischen dem Regelungs-
zubehör und der Gas-Brennwerttherme ist eine
zweiadrige Leitung (Querschnitt > 0,5mm²) zu ver-
wenden.
18
Netz Z FV
PE
230VAC 230VAC
L1 N L N L

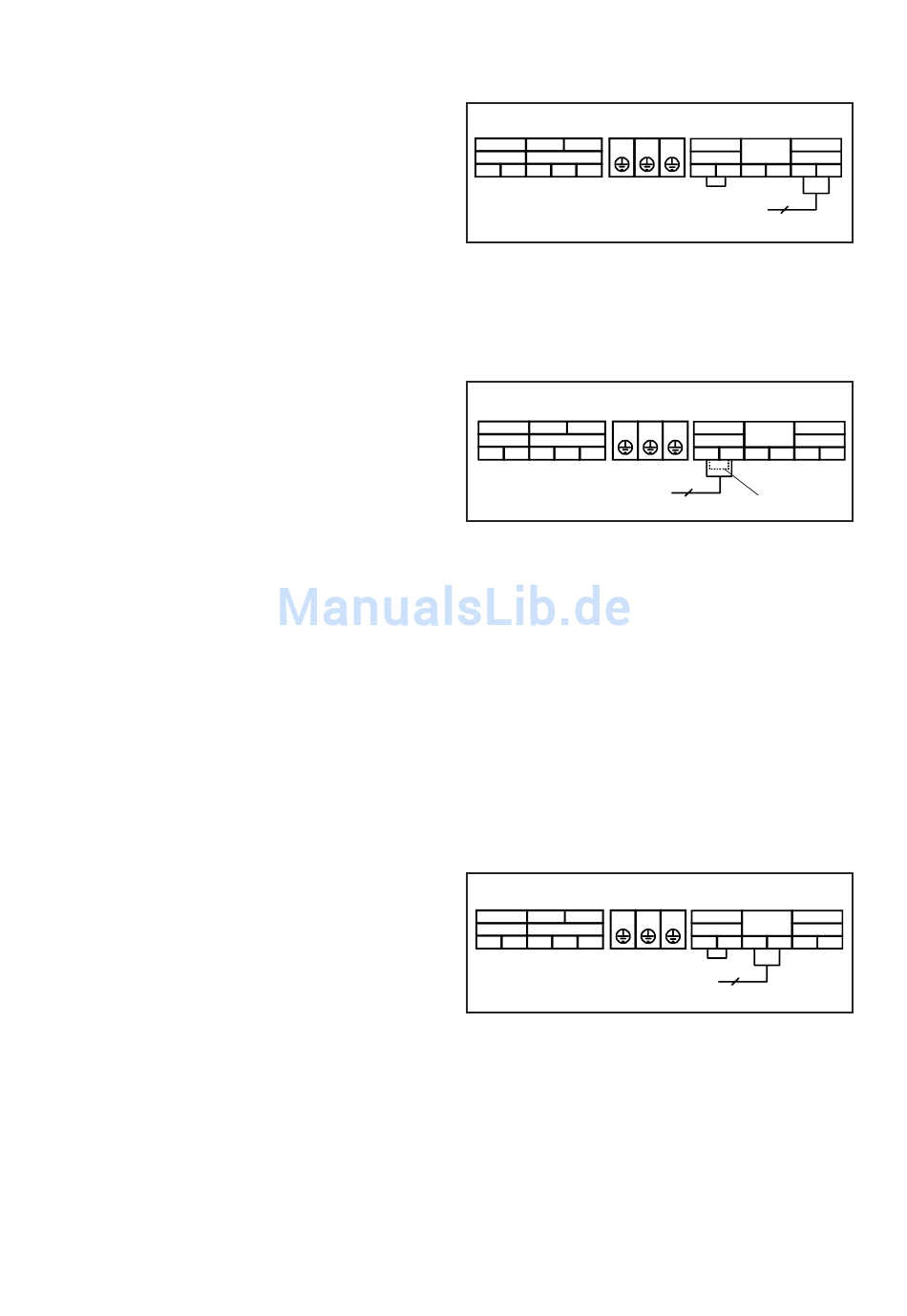

Bild: Anschluß Außenfühler
