Planungshinweise

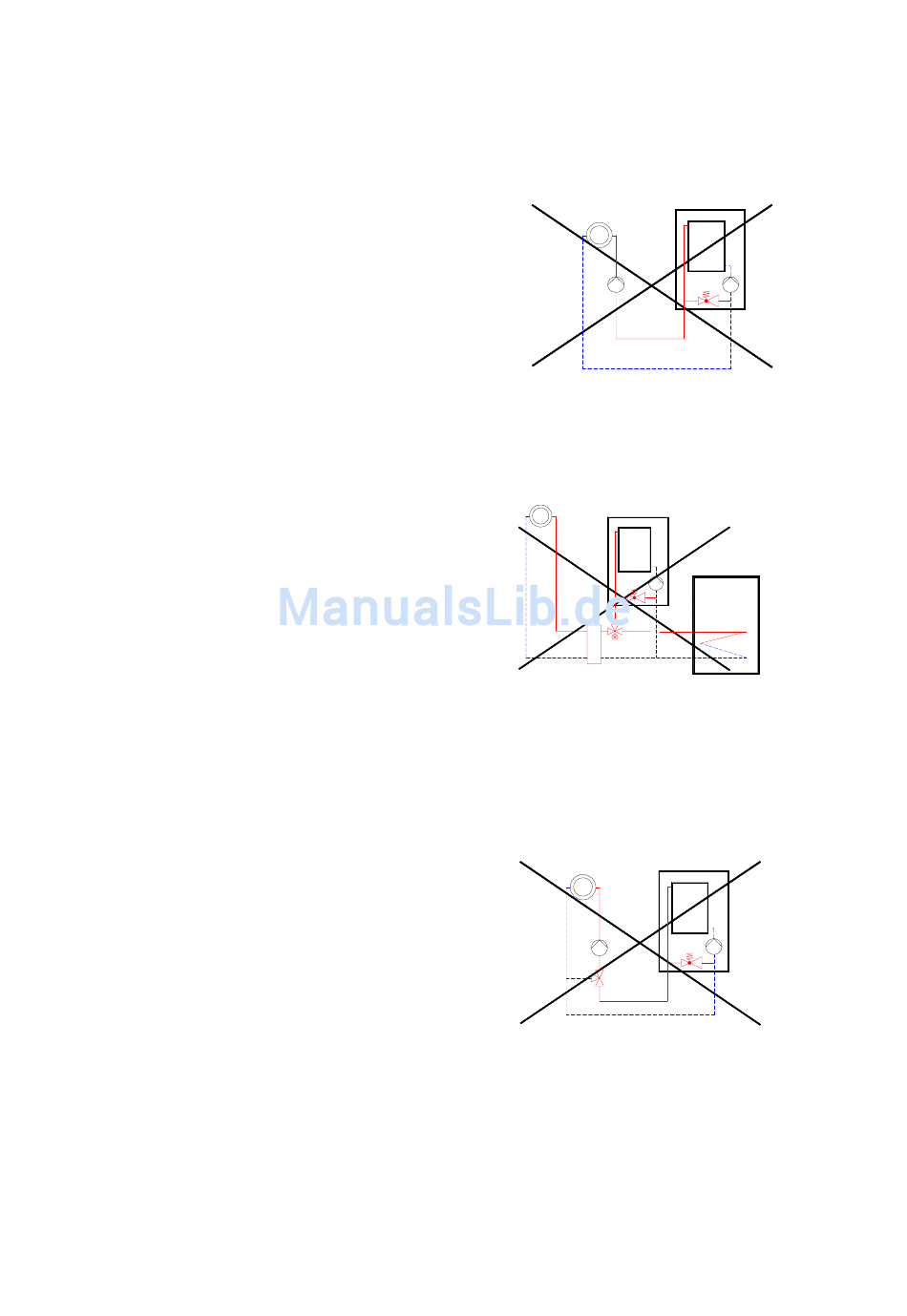

1. Nicht zulässige Schemen 1. Nicht zulässige Schemen
1. Nicht zulässige Schemen 1. Nicht zulässige Schemen 1. Nicht zulässige Schemen
1.1 Direkter Anschluß einer externen Pumpe
Grund:
• Die Strömungsgeschwindigkeiten im Gerät über-
schreiten die zulässige Menge
• Es ist uneffektiv, die Fördermenge mit dem
direkten Anschluß einer externen Pumpe zu
erhöhen. Effektiver ist es, eine hydraulische
Weiche oder die Einspritzschaltung zu verwen-
den.
• Die Strömungsüberwachung des Gerätes wird
beeinflußt. Es kann zur Störung des Gerätes
kommen.
1.2 Verwendung eines 3-Wegeventils in Verbin-
dung mit einer hydraulischen Weiche und
dem DWTK
Grund:
• Das Gerät bzw. der Regler DWTK kann das 3-
Wegeventil nicht ansteuern.
1.3 Direkter Anschluß eines Mischerkreises ohne
hydraulische Entkoppelung
Grund:
• Bei kompletter Öffnung des 3-Wegemischers
wird die zulässige Strömungsgeschwindigkeit
im Gerät überschreiten.
• Die Strömungsüberwachung des Gerätes wird
beeinflußt. Es kann zur Störung des Gerätes
kommen.
Zur Entkoppelung ist ein ausreichend groß
dimensionerter Bypass zwischen VL/RL im Mischer-
kreis einzubauen (siehe Beschreibung der Einspritz-
schaltung)
44
