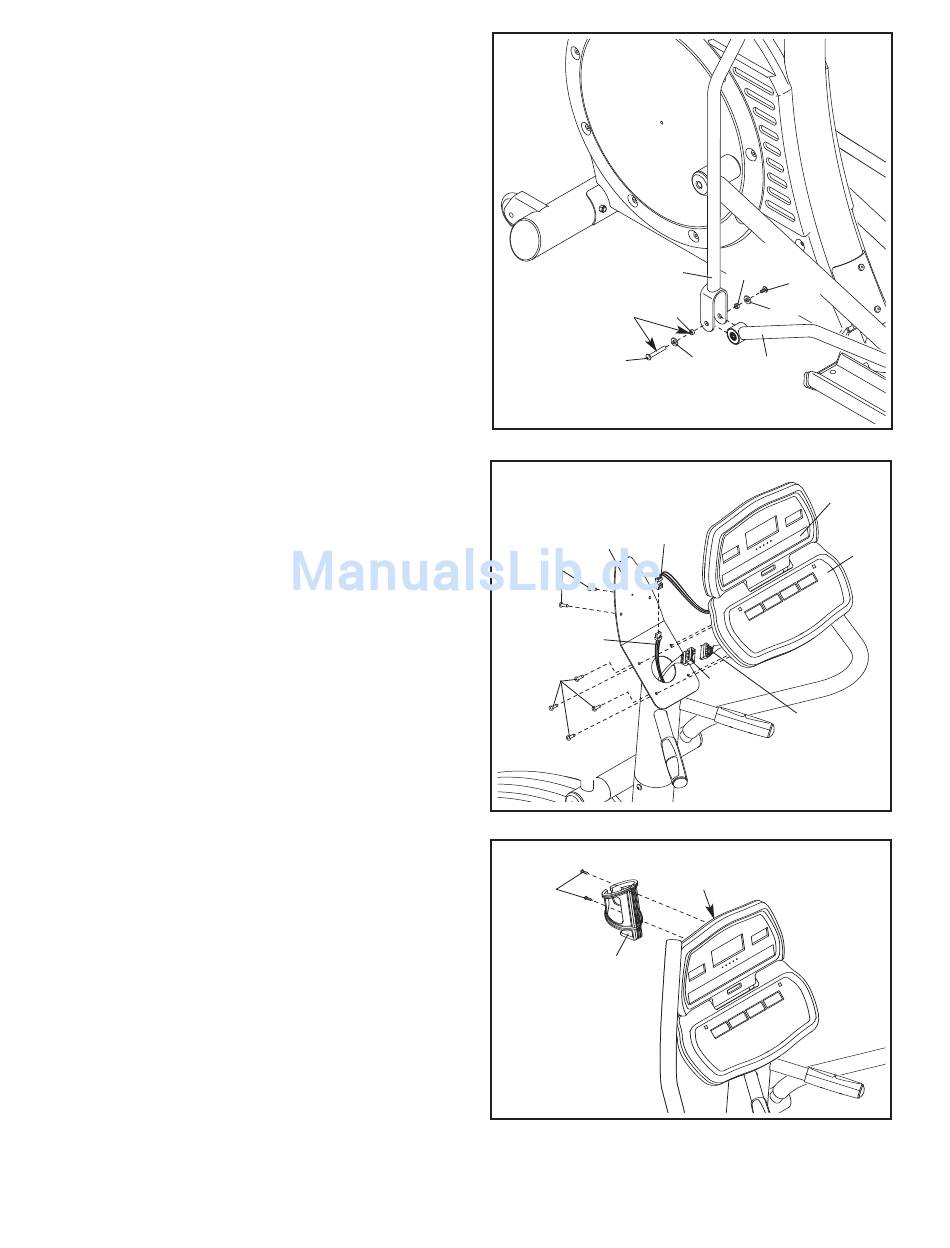

9. Tragen Sie eine Schicht Schmiermittel auf den Stift
einer M8 x 55mm Bolzeneinheit (92) und auf einen
7mm Abstandshalter (55) auf. Schieben Sie eine
M8 Scheibe (69) und den Abstandshalter auf den
Stift.
Während eine andere Person das vordere Ende der
linken Pedalschiene (14) in der Halterung des linken
Haltestangenbeins (17) festhält, schieben Sie den
Stift der M8 x 55mm Bolzeneinheit (92) durch beide
Teile. Schieben Sie dann einen 7mm
Abstandshalter (55) und eine M8 Scheibe (69) auf
den Stift der Bolzeneinheit. Drehen Sie dann die
Schraube der Bolzeneinheit einige Umdrehungen in
den Stift hinein. Ziehen Sie den Bolzensatz nicht
zu fest an; der linke Stange der Haltestange
muss beweglich bleiben.
Befestigen Sie das rechte Haltestangenbein
(nicht abgebildet) auf dieselbe Weise am rech-
ten Pedalschiene (nicht abgebildet).
Beziehen Sie sich auf Schritt 7. Ziehen Sie die vier
M8 x 38mm Linsenschrauben (58) fest.
10.Während eine andere Person die Anzeigenkonsole
(74) und die Steuerkonsole (75) nahe dem Pfosten
(2) festhält, verbinden Sie das Pulsverbindungskabel
(76) mit dem Konsolenpulskabel. Verbinden Sie
dann den oberen Kabelbaum (77) mit dem
Konsolenkabelbaum. Führen Sie die überstehenden
Kabel in den Pfosten ein.
Setzen Sie die Konsolen (74, 75) auf den Pfosten
(2). Montieren Sie die Konsolen mit sechs M4 x
16mm Schrauben (47). Achten Sie darauf, die
Kabel nicht abzuklemmen. Ziehen Sie die
Schrauben noch nicht fest.
11.Befestigen Sie den Wasserflaschenhalter (26) mit
zwei M4 x 19mm Schrauben (57) am Pfosten (2).
Siehe Schritt 10. Ziehen Sie die sechs M4 x
16mm Schrauben (47) fest.
12.Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie den Ellipsentrainer benutzen. Legen
Sie zum Schutz des Bodens oder des Teppichs eine Unterlage unter den Ellipsentrainer. Anmerkung: Einige
Teile könnten übrig bleiben, nachdem der Aufbau fertig ist.
9
Schmieren
92
10
Computer-
pulsdrähte
2
47
76
47
11
57
26
10
55
17
92
69
55
69
14
74
77
Computer-
kabelbaum
2
75
