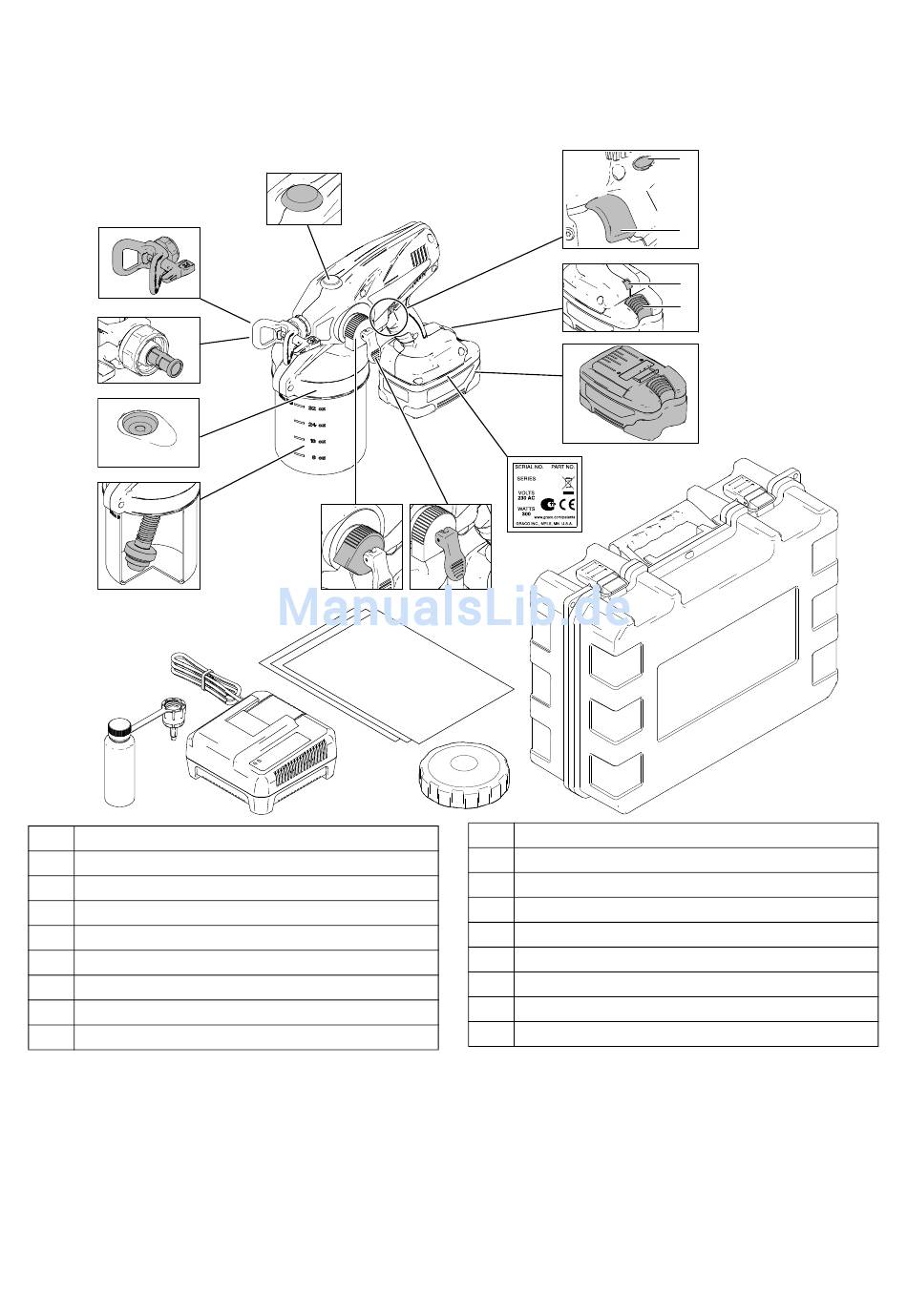

Komponentenbezeichnung

Komponentenbezeichnung
A
*B
C
D
E
A Düse/Schutzelement-Baugruppe
*B Spritzdüsenfilter (umgekehrtes Gewinde)
C Entlüftungsventil
D Ansaugschlauch
E Pump Armor Lagerung/Einschalttool
F Batterie-Ladegerät
G Druckreglerknopf
H Einsatz für Materialbehälter (5 Stück)
J Entlüftungs-/Spritzventil
*HINWEIS: Der Spritzdüsenfilter hat ein umgekehrtes Gewinde. Drehen Sie nach links (oder gegen den
Uhrzeigersinn) zum Festziehen, drehen Sie nach rechts (oder im Uhrzeigersinn) zum Lösen.
3A2754C
W
G
F
L
J
H
K
K Abdeckung und Dichtung für Materialbehälter
L Teilenummer = Modellnummer
M Spritzgehäuse
N Batterie
P Batterieauslösetaste
R Spritzgerät-Statusanzeigeleuchte
S Abzug
T Abzugssperre
W Auslassfitting Zubehör Stecker
T
S
R
P
N
ti18877a
M
