Hauptbestandteile - Brother XL5200 Bedienungsanleitung

4
3
5
B
D
E
F
H
1
6 2
1
A
9
8
7
0
C
G

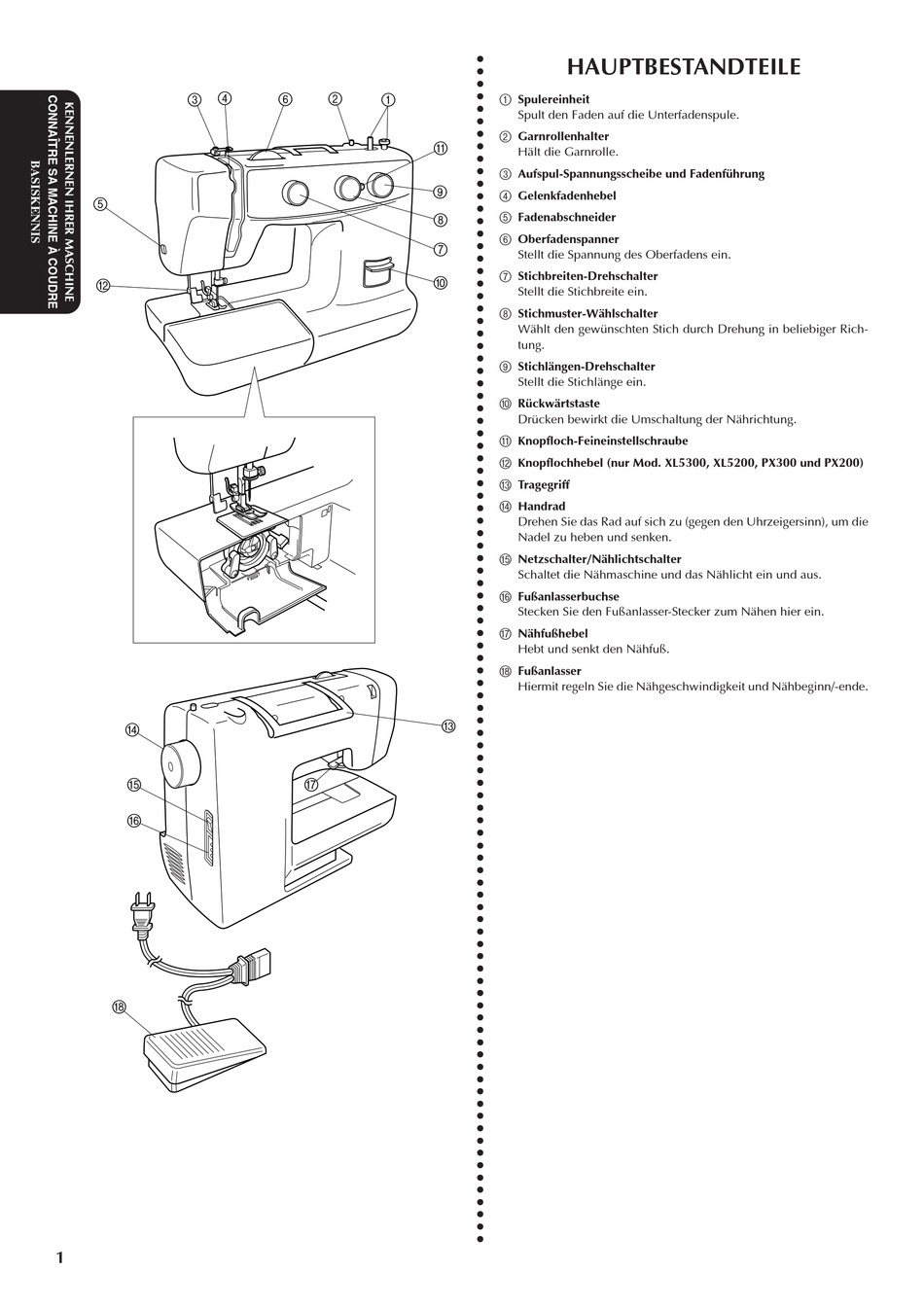

HAUPTBESTANDTEILE

1 Spulereinheit
Spult den Faden auf die Unterfadenspule.
2 Garnrollenhalter
Hält die Garnrolle.
3 Aufspul-Spannungsscheibe und Fadenführung
4 Gelenkfadenhebel
5 Fadenabschneider
6 Oberfadenspanner
Stellt die Spannung des Oberfadens ein.
7 Stichbreiten-Drehschalter
Stellt die Stichbreite ein.
8 Stichmuster-Wählschalter
Wählt den gewünschten Stich durch Drehung in beliebiger Rich-
tung.
9 Stichlängen-Drehschalter
Stellt die Stichlänge ein.
< Rückwärtstaste
Drücken bewirkt die Umschaltung der Nährichtung.
A Knopfloch-Feineinstellschraube
B Knopflochhebel (nur Mod. XL5300, XL5200, PX300 und PX200)
C Tragegriff
D Handrad
Drehen Sie das Rad auf sich zu (gegen den Uhrzeigersinn), um die
Nadel zu heben und senken.
E Netzschalter/Nählichtschalter
Schaltet die Nähmaschine und das Nählicht ein und aus.
F Fußanlasserbuchse
Stecken Sie den Fußanlasser-Stecker zum Nähen hier ein.
G Nähfußhebel
Hebt und senkt den Nähfuß.
H Fußanlasser
Hiermit regeln Sie die Nähgeschwindigkeit und Nähbeginn/-ende.
