Montageanleitung - Taurus TF-T99-2 Montageanleitung Und Bedienungsanleitung

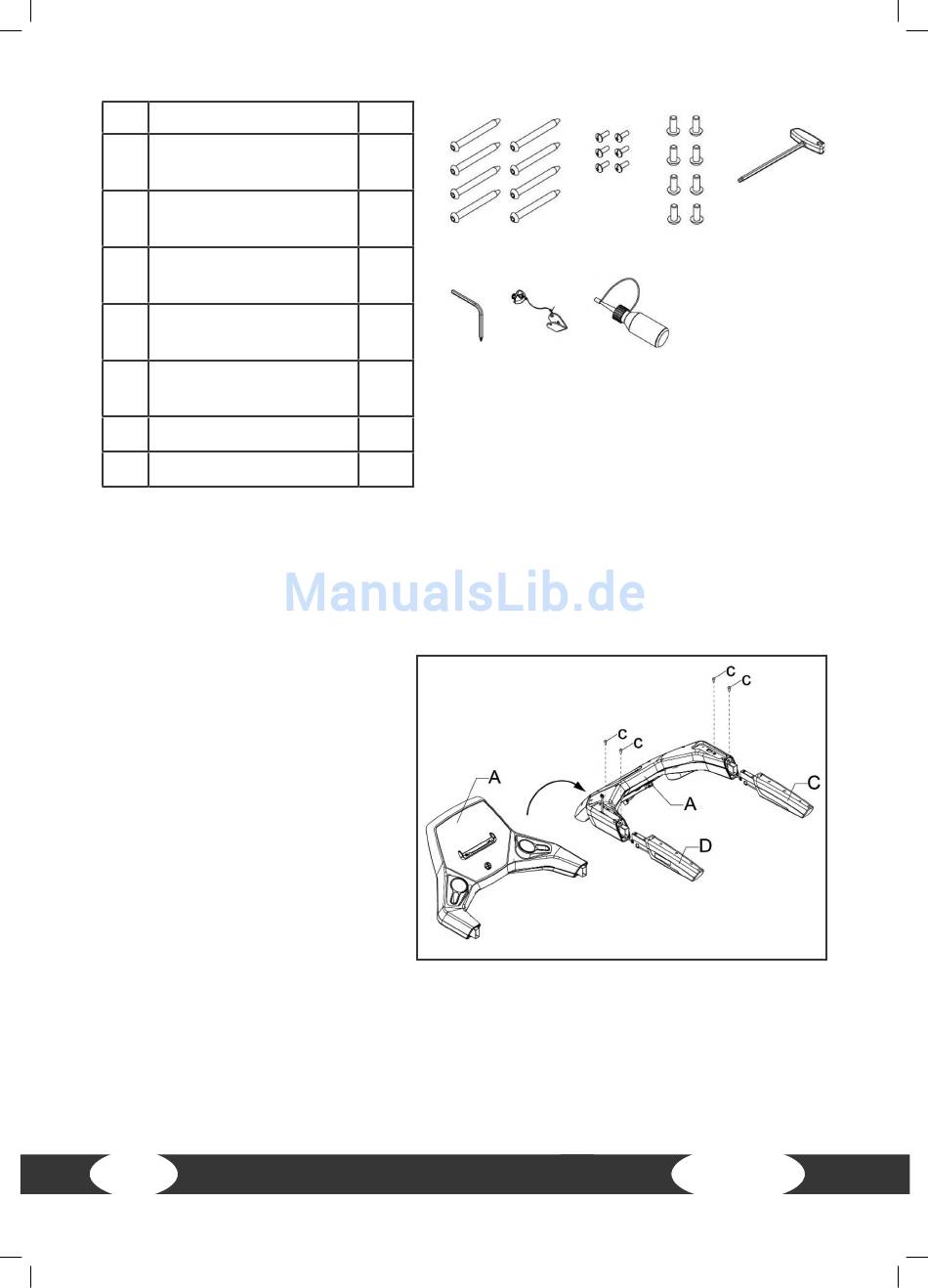

Teil Bezeichnung
a Sechskantschraube
M8xP1.25x75
b Kreuzschraube
M5xP0.8x15
c Sechskantschraube
M8xP1.25x20
d Schraubendreher
8mm x 200mm
e Inbusschlüssel
5mm x 70mm x 70mm
f
Sicherheitsschlüssel
g
Silikon
3.2

Montageanleitung

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau
an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch.
Schritt 1: Montage der
Handläufe
Drehen Sie die Konsole (A) um und
verbinden Sie die Steuerungskabel
des linken (C) und des rechten (D)
Handlaufs mit den Kabeln der Kon-
sole (A). Der Logo Aufkleber muss
nach außen zeigen. Nachdem
Sie die Handläufe an der Konsole
montiert haben, befestigen Sie die
Teile mit vier Schrauben (c).
16
a
Anz.
8
6
e f
8
1
1
1
1
b c d
g
T9.9
