de | Systemübersicht
3
Systemübersicht
3.1

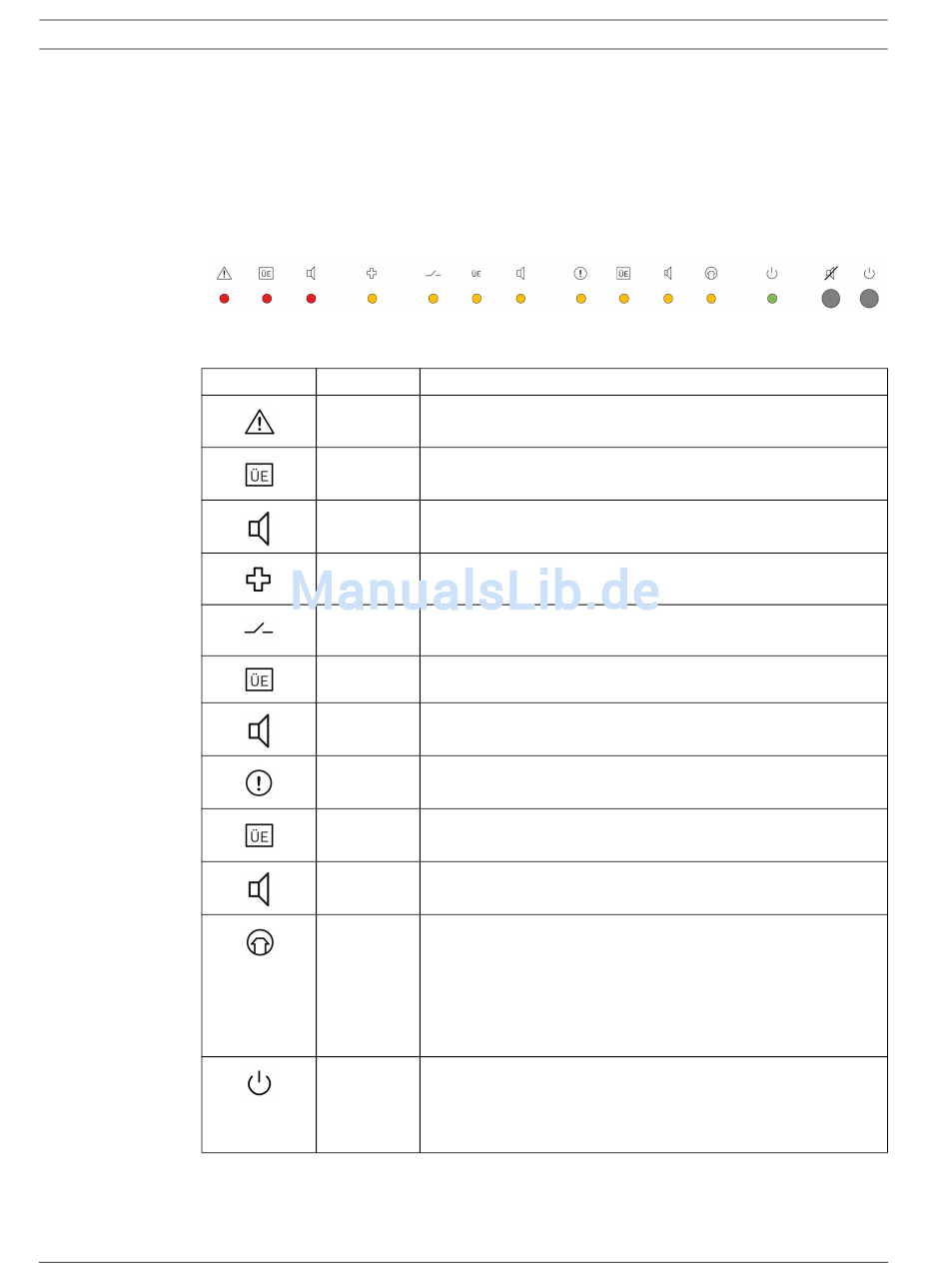

LED-Anzeige und Taster
Auf dem Frontrahmen der BE 2040 unterhalb des Touchscreens befinden sich:
–
–
3.1.1
LED-Signal- und Funktionsanzeige
Symbol
F.01U.276.085 | V 1.1 | 2012.09
eine LED-Anzeige zur zusätzlichen Information über Meldungen und Zustände.
Funktionstaster für die BE 2040-Betriebsspannung und Summersteuerung.
LED Farbe
rot
rot
rot
gelb
gelb
gelb
gelb
gelb
gelb
gelb
gelb
grün
Bedienungsanleitung
Beschreibung
Alarm steht an
Übertragungseinrichtung(en) (ÜE) ausgelöst
Externe Signalgeber ausgelöst
Revision
Abschaltungen liegen vor
Übertragungseinrichtung(en) (ÜE) abgeschaltet
Signalgeber ausgeschaltet
Störung allgemein
Störung Übertragungseinrichtung (ÜE)
Störung Signalgeber
Systemstörung
–
Dauerleuchten und Bildschirm dunkel: BE 2040 ist
stromlos (außer Betrieb)
–
Dauerleuchten und Bildschirm an: Systemstörung
aufgetreten. Diese wird durch individuelle Bedingungen
in der UGM 2040 angesteuert.
Allgemeine Betriebsanzeige
–
Schnelles Blinken: BE 2040 ist ausgefallen, Controller
wird nicht mehr angesteuert
–
Dauerleuchten: Betrieb
BE 2040
