Kremlin-Rexson 20-220 F FLOWMAX Betriebsanleitung Seite 18

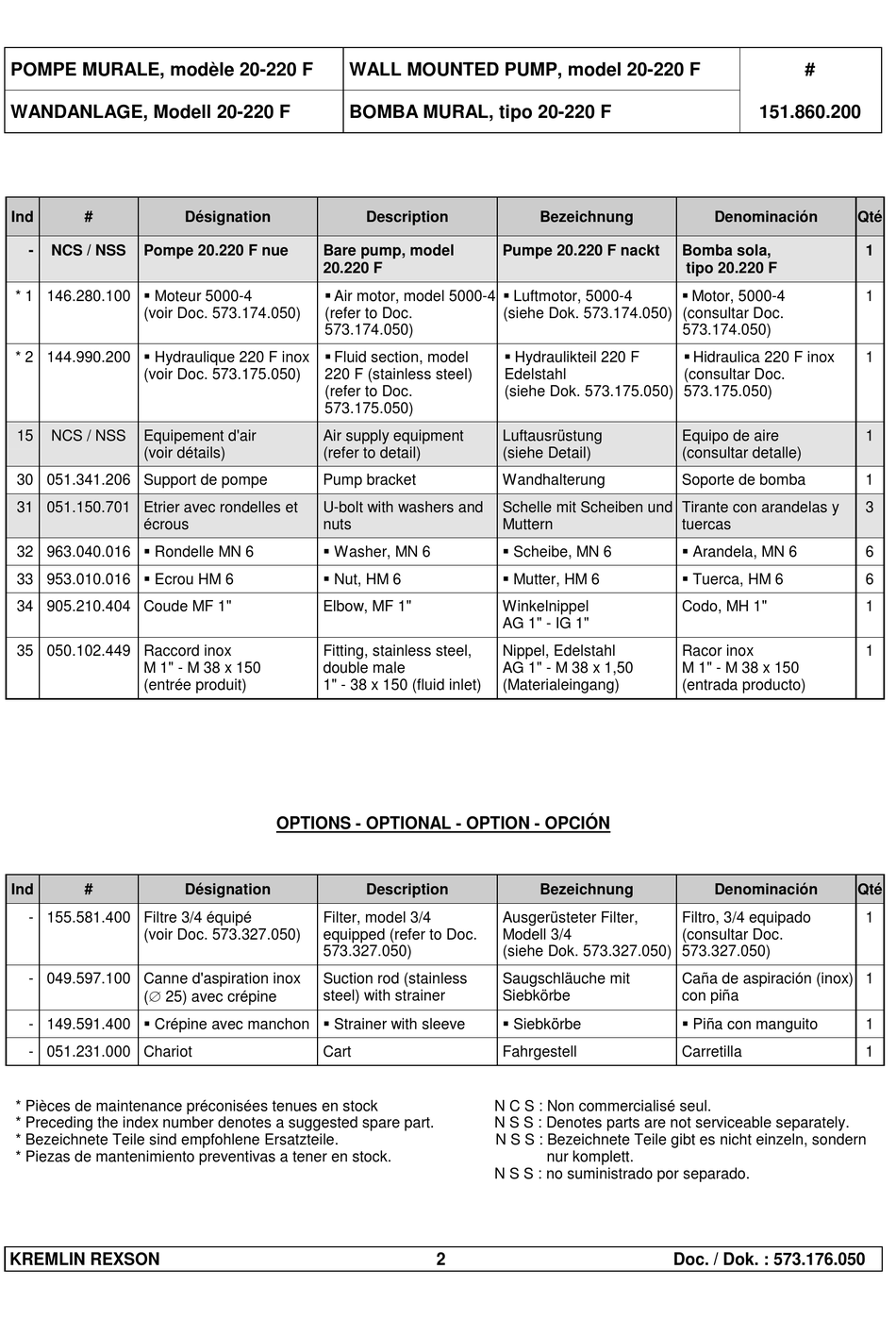

POMPE MURALE, modèle 20-220 F
WANDANLAGE, Modell 20-220 F
Ind #
- NCS / NSS Pompe 20.220 F nue
* 1 146.280.100  Moteur 5000-4
(voir Doc. 573.174.050)
* 2 144.990.200  Hydraulique 220 F inox
(voir Doc. 573.175.050)
15 NCS / NSS Equipement d'air
(voir détails)
30 051.341.206 Support de pompe
31 051.150.701 Etrier avec rondelles et
écrous
32 963.040.016  Rondelle MN 6
33 953.010.016  Ecrou HM 6
34 905.210.404 Coude MF 1"
35 050.102.449 Raccord inox
M 1" - M 38 x 150
(entrée produit)
Ind #
- 155.581.400 Filtre 3/4 équipé
(voir Doc. 573.327.050)
- 049.597.100 Canne d'aspiration inox
( 25) avec crépine
- 149.591.400  Crépine avec manchon  Strainer with sleeve
- 051.231.000 Chariot
* Pièces de maintenance préconisées tenues en stock
* Preceding the index number denotes a suggested spare part.
* Bezeichnete Teile sind empfohlene Ersatzteile.
* Piezas de mantenimiento preventivas a tener en stock.
KREMLIN REXSON
WALL MOUNTED PUMP, model 20-220 F
BOMBA MURAL, tipo 20-220 F
Désignation
Bare pump, model
20.220 F
 Air motor, model 5000-4
(refer to Doc.
573.174.050)
 Fluid section, model
220 F (stainless steel)
(refer to Doc.
573.175.050)
Air supply equipment
(refer to detail)
Pump bracket
U-bolt with washers and
nuts
 Washer, MN 6
 Nut, HM 6
Elbow, MF 1"
Fitting, stainless steel,
double male
1" - 38 x 150 (fluid inlet)
OPTIONS - OPTIONAL - OPTION - OPCIÓN
Désignation
Filter, model 3/4
equipped (refer to Doc.
573.327.050)
Suction rod (stainless
steel) with strainer
Cart
Description
Pumpe 20.220 F nackt
 Luftmotor, 5000-4
(siehe Dok. 573.174.050)
 Hydraulikteil 220 F
Edelstahl
(siehe Dok. 573.175.050)
Luftausrüstung
(siehe Detail)
Wandhalterung
Schelle mit Scheiben und
Muttern
 Scheibe, MN 6
 Mutter, HM 6
Winkelnippel
AG 1" - IG 1"
Nippel, Edelstahl
AG 1" - M 38 x 1,50
(Materialeingang)
Description
Ausgerüsteter Filter,
Modell 3/4
(siehe Dok. 573.327.050)
Saugschläuche mit
Siebkörbe
 Siebkörbe
Fahrgestell
N C S : Non commercialisé seul.
N S S : Denotes parts are not serviceable separately.
N S S : Bezeichnete Teile gibt es nicht einzeln, sondern
N S S : no suministrado por separado.
2
Bezeichnung
Bomba sola,
tipo 20.220 F
 Motor, 5000-4
(consultar Doc.
573.174.050)
 Hidraulica 220 F inox
(consultar Doc.
573.175.050)
Equipo de aire
(consultar detalle)
Soporte de bomba
Tirante con arandelas y
tuercas
 Arandela, MN 6
 Tuerca, HM 6
Codo, MH 1"
Racor inox
M 1" - M 38 x 150
(entrada producto)
Bezeichnung
Filtro, 3/4 equipado
(consultar Doc.
573.327.050)
Caña de aspiración (inox)
con piña
 Piña con manguito
Carretilla
nur komplett.
Doc. / Dok. : 573.176.050
#
151.860.200
Denominación Qté
1
1
1
1
1
3
6
6
1
1
Denominación Qté
1
1
1
1
