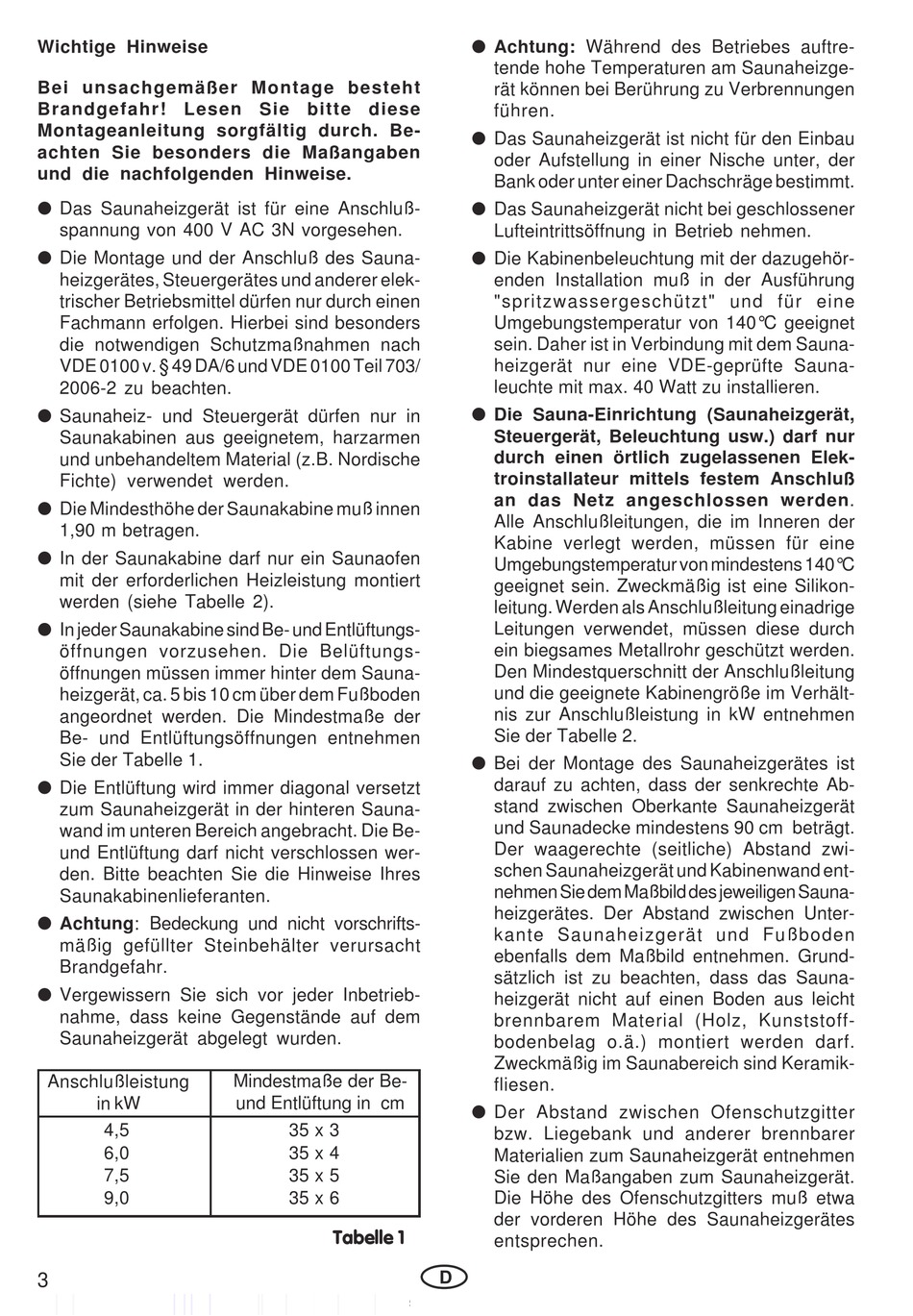

Wichtige Hinweise
Bei unsachgemäßer Montage besteht
Brandgefahr! Lesen Sie bitte diese
Montageanleitung sorgfältig durch. Be-
achten Sie besonders die Maßangaben
und die nachfolgenden Hinweise.
l Das Saunaheizgerät ist für eine Anschluß-
spannung von 400 V AC 3N vorgesehen.
l Die Montage und der Anschluß des Sauna-
heizgerätes, Steuergerätes und anderer elek-
trischer Betriebsmittel dürfen nur durch einen
Fachmann erfolgen. Hierbei sind besonders
die notwendigen Schutzmaßnahmen nach
VDE 0100 v. § 49 DA/6 und VDE 0100 Teil 703/
2006-2 zu beachten.
l Saunaheiz- und Steuergerät dürfen nur in
Saunakabinen aus geeignetem, harzarmen
und unbehandeltem Material (z.B. Nordische
Fichte) verwendet werden.
l Die Mindesthöhe der Saunakabine muß innen
1,90 m betragen.
l In der Saunakabine darf nur ein Saunaofen
mit der erforderlichen Heizleistung montiert
werden (siehe Tabelle 2).
l In jeder Saunakabine sind Be- und Entlüftungs-
öffnungen vorzusehen. Die Belüftungs-
öffnungen müssen immer hinter dem Sauna-
heizgerät, ca. 5 bis 10 cm über dem Fußboden
angeordnet werden. Die Mindestmaße der
Be- und Entlüftungsöffnungen entnehmen
Sie der Tabelle 1.
l Die Entlüftung wird immer diagonal versetzt
zum Saunaheizgerät in der hinteren Sauna-
wand im unteren Bereich angebracht. Die Be-
und Entlüftung darf nicht verschlossen wer-
den. Bitte beachten Sie die Hinweise Ihres
Saunakabinenlieferanten.
l Achtung: Bedeckung und nicht vorschrifts-
mäßig gefüllter Steinbehälter verursacht
Brandgefahr.
l Vergewissern Sie sich vor jeder Inbetrieb-
nahme, dass keine Gegenstände auf dem
Saunaheizgerät abgelegt wurden.
Anschlußleistung
in kW
4,5
6,0
7,5
9,0
3
Mindestmaße der Be-
und Entlüftung in cm
35 x 3
35 x 4
35 x 5
35 x 6
Tabelle 1
l Achtung: Während des Betriebes auftre-
tende hohe Temperaturen am Saunaheizge-
rät können bei Berührung zu Verbrennungen
führen.
l Das Saunaheizgerät ist nicht für den Einbau
oder Aufstellung in einer Nische unter, der
Bank oder unter einer Dachschräge bestimmt.
l Das Saunaheizgerät nicht bei geschlossener
Lufteintrittsöffnung in Betrieb nehmen.
l Die Kabinenbeleuchtung mit der dazugehör-
enden Installation muß in der Ausführung
"spritzwassergeschützt" und für eine
Umgebungstemperatur von 140°C geeignet
sein. Daher ist in Verbindung mit dem Sauna-
heizgerät nur eine VDE-geprüfte Sauna-
leuchte mit max. 40 Watt zu installieren.
l Die Sauna-Einrichtung (Saunaheizgerät,
Steuergerät, Beleuchtung usw.) darf nur
durch einen örtlich zugelassenen Elek-
troinstallateur mittels festem Anschluß
an das Netz angeschlossen werden.
Alle Anschlußleitungen, die im Inneren der
Kabine verlegt werden, müssen für eine
Umgebungstemperatur von mindestens 140°C
geeignet sein. Zweckmäßig ist eine Silikon-
leitung. Werden als Anschlußleitung einadrige
Leitungen verwendet, müssen diese durch
ein biegsames Metallrohr geschützt werden.
Den Mindestquerschnitt der Anschlußleitung
und die geeignete Kabinengröße im Verhält-
nis zur Anschlußleistung in kW entnehmen
Sie der Tabelle 2.
l Bei der Montage des Saunaheizgerätes ist
darauf zu achten, dass der senkrechte Ab-
stand zwischen Oberkante Saunaheizgerät
und Saunadecke mindestens 90 cm beträgt.
Der waagerechte (seitliche) Abstand zwi-
schen Saunaheizgerät und Kabinenwand ent-
nehmen Sie dem Maßbild des jeweiligen Sauna-
heizgerätes. Der Abstand zwischen Unter-
kante Saunaheizgerät und Fußboden
ebenfalls dem Maßbild entnehmen. Grund-
sätzlich ist zu beachten, dass das Sauna-
heizgerät nicht auf einen Boden aus leicht
brennbarem Material (Holz, Kunststoff-
bodenbelag o.ä.) montiert werden darf.
Zweckmäßig im Saunabereich sind Keramik-
fliesen.
l Der Abstand zwischen Ofenschutzgitter
bzw. Liegebank und anderer brennbarer
Materialien zum Saunaheizgerät entnehmen
Sie den Maßangaben zum Saunaheizgerät.
Die Höhe des Ofenschutzgitters muß etwa
der vorderen Höhe des Saunaheizgerätes
entsprechen.
