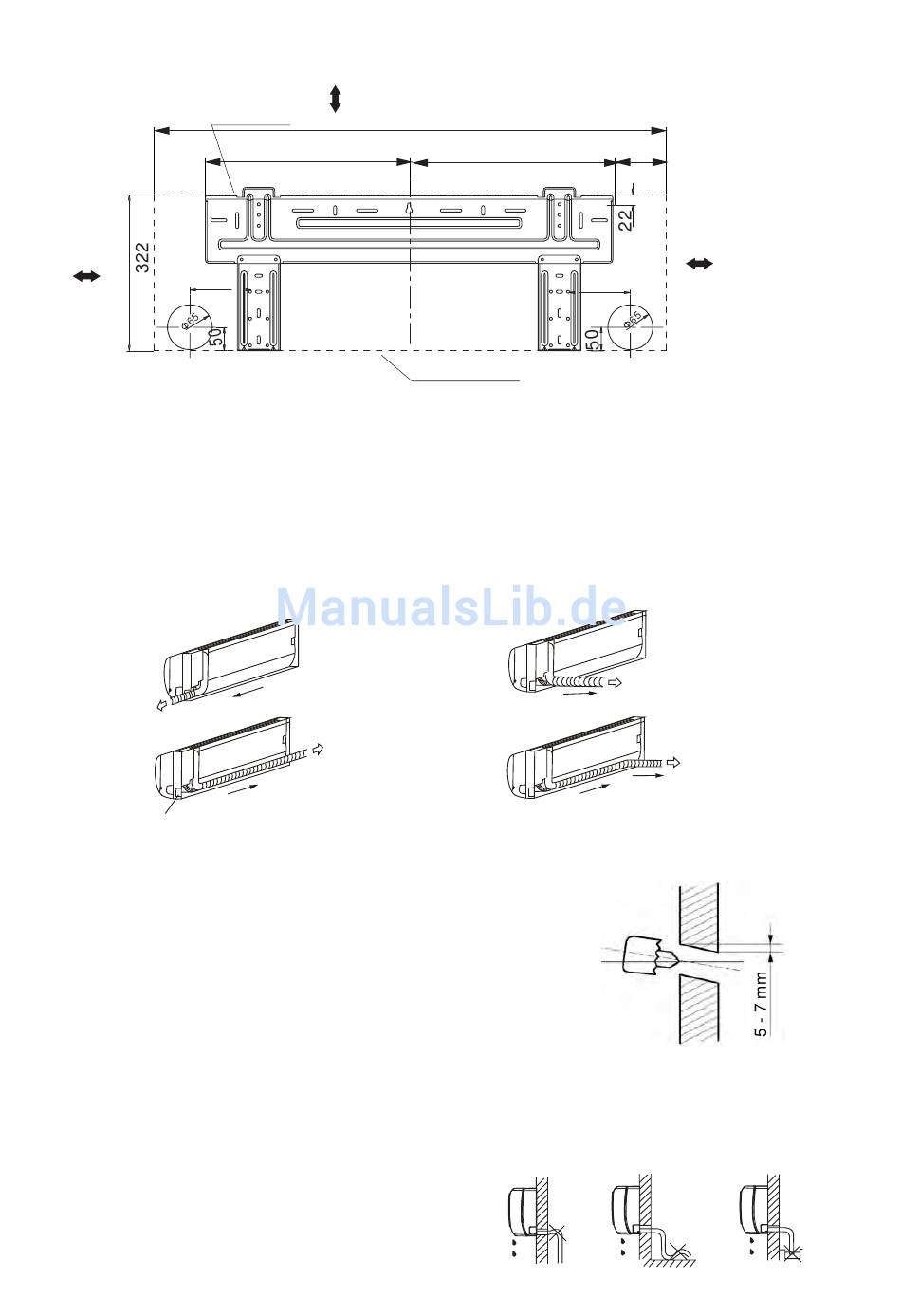

Montageplatte MSX 24 / 28 HRN1
Wandabstand
min 120 mm
Wanddurchführung
Anschluss der Kälte - Kondensat - und Elektroleitungen
Sie haben 4 Möglichkeiten die Leitungen aus dem Innengerät herauszuführen
Rechts
Abdeckkappe ( Rechts und Links )
Wanddurchführung
Bei einer Wanddurchführung ist die Bohrung mit
einem leichten Gefälle nach Außen durchzuführen,
umzu verhindern, das Regen oder Wasser nach
Innen gelangen kann. Der Durchmesser sollte ca.
65 mm betragen.
Vor dem Bohren prüfen, ob Elektroleitungen oder
Wasserrohre unter dem Putz liegen.
Verlegen der Kondensatleitung
Achten Sie beim Verlegen der Kondensatleitung
darauf, das ausreichendes Gefälle vorhanden ist
und die Leitung nicht nach Oben geführt wird.
Die Kondensatleitung sollte ebenfalls nicht in ein
Becken oder Behälter geführt werden.
Abstand zur Decke min 150mm
Aufhängung
380
130
Links
998
380
Geräteaussenkanten
15
119
Wandabstand
min 120 mm
130
Wanddurchführung
Hinten 1
Hinten 2
