Montage avec profilés de fixation (montage standard sur panneau)
6.2 Montage avec profilés de fixation (montage standard sur panneau)
c
l
k

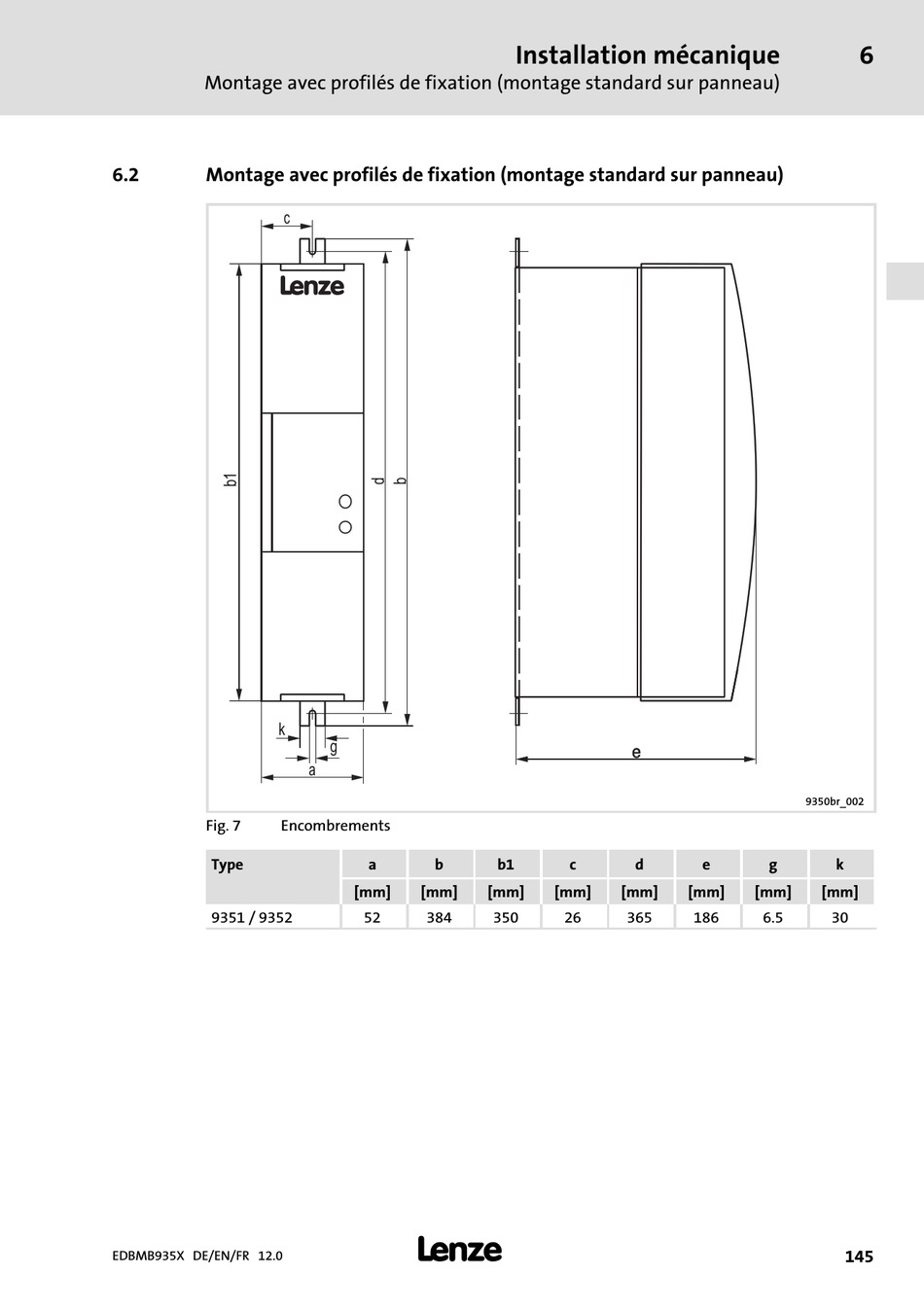

Fig. 7 Encombrements
Type
9351 / 9352
EDBMB935X DE/EN/FR 12.0
g
a
a b
[mm] [mm]
52 384
l
Installation mécanique
e e
b1 c d
[mm] [mm] [mm]
350 26 365
6
9350br_002
e g k
[mm] [mm] [mm]
186 6.5 30
145
