7 Installation électrique
Module de freinage 9351

Raccordement au variateur 93XX

7.4.2 Raccordement au variateur 93XX
L1
L2
L3
N
PE
F1...F3
"
"

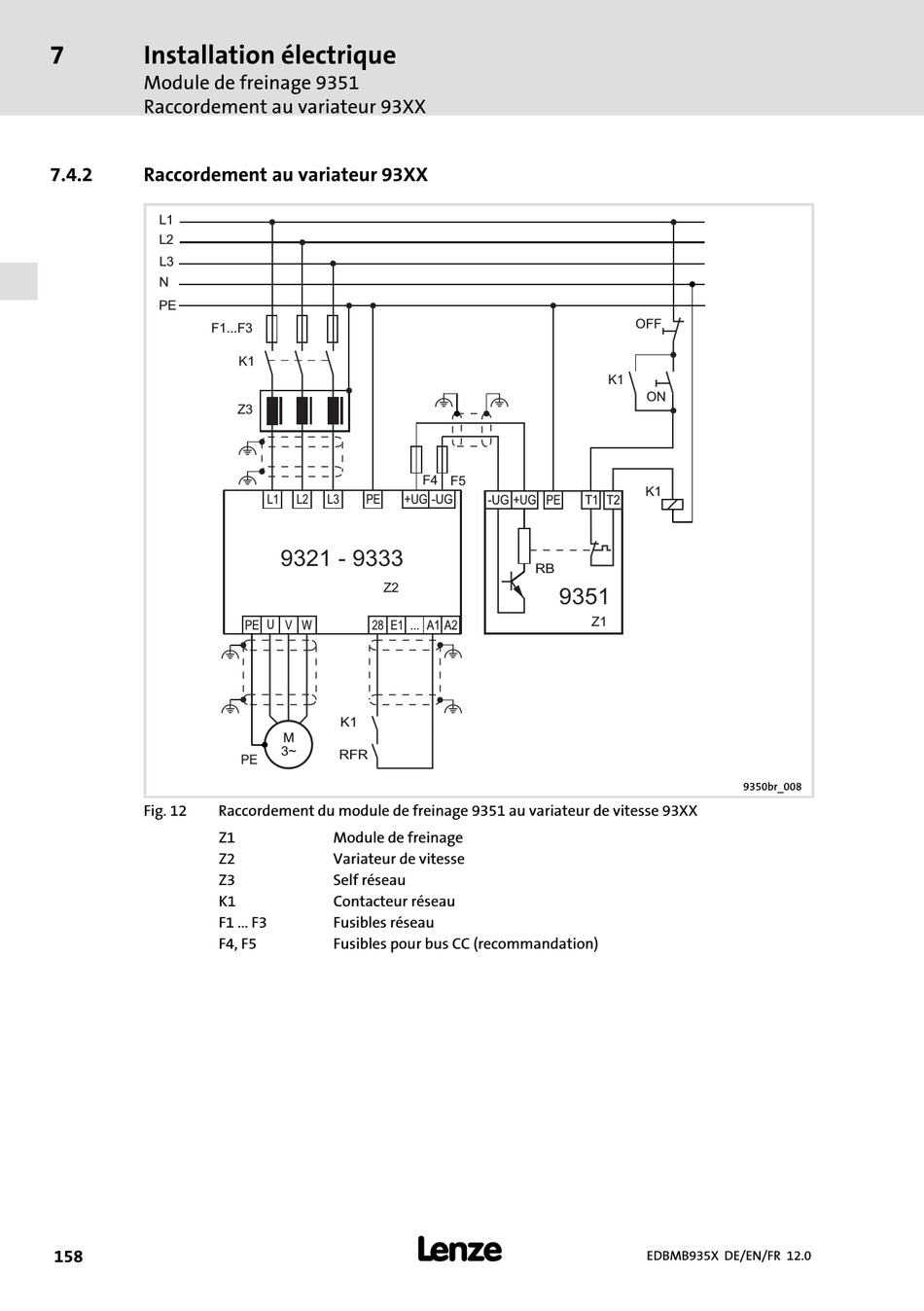

Fig. 12 Raccordement du module de freinage 9351 au variateur de vitesse 93XX
Z1
Z2
Z3
K1
F1 ... F3
F4, F5
158
K1
Z3
"
"
L1 L2 L3 PE +UG -UG
9321 - 9333
Z2
PE U V W 28 E1 ...
K1
M
3~
RFR
PE
Module de freinage
Variateur de vitesse
Self réseau
Contacteur réseau
Fusibles réseau
Fusibles pour bus CC (recommandation)
" "
F4 F5
-UG +UG PE T1 T2
RB
9351
A1 A2 Z1
"
"
l
OFF
K1
ON
K1
9350br_008
EDBMB935X DE/EN/FR 12.0
