7 Installation électrique
Exigences générales
Longueurs de câble autorisées
+UG

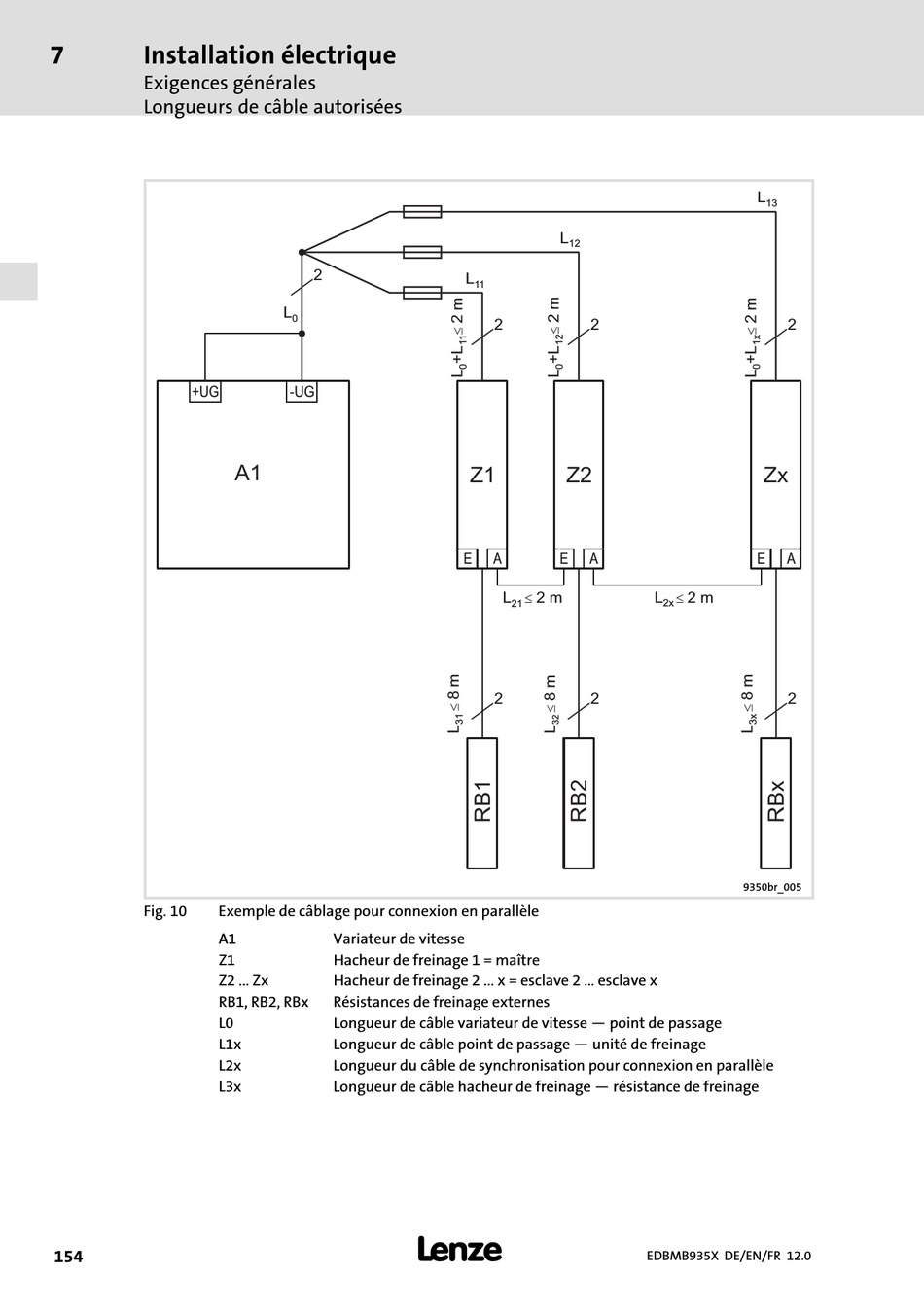

Fig. 10 Exemple de câblage pour connexion en parallèle
A1
Z1
Z2 ... Zx
RB1, RB2, RBx
L0
L1x
L2x
L3x
154
2
L
0
-UG
A1
Variateur de vitesse
Hacheur de freinage 1 = maître
Hacheur de freinage 2 ... x = esclave 2 ... esclave x
Résistances de freinage externes
Longueur de câble variateur de vitesse
Longueur de câble point de passage
Longueur du câble de synchronisation pour connexion en parallèle
Longueur de câble hacheur de freinage
L
12
L
11
2 2
Z2
Z1
E A E A
£
L 2 m
21
2 2
unité de freinage
l
L
13
Zx
E
£
L 2 m
2x
9350br_005
point de passage
résistance de freinage
