7 Installation électrique
Hacheur de freinage 9352

Raccordement au variateur 93XX

7.5.2 Raccordement au variateur 93XX
L1
L2
L3
N
PE
OFF
K1
ON
JRB
K1

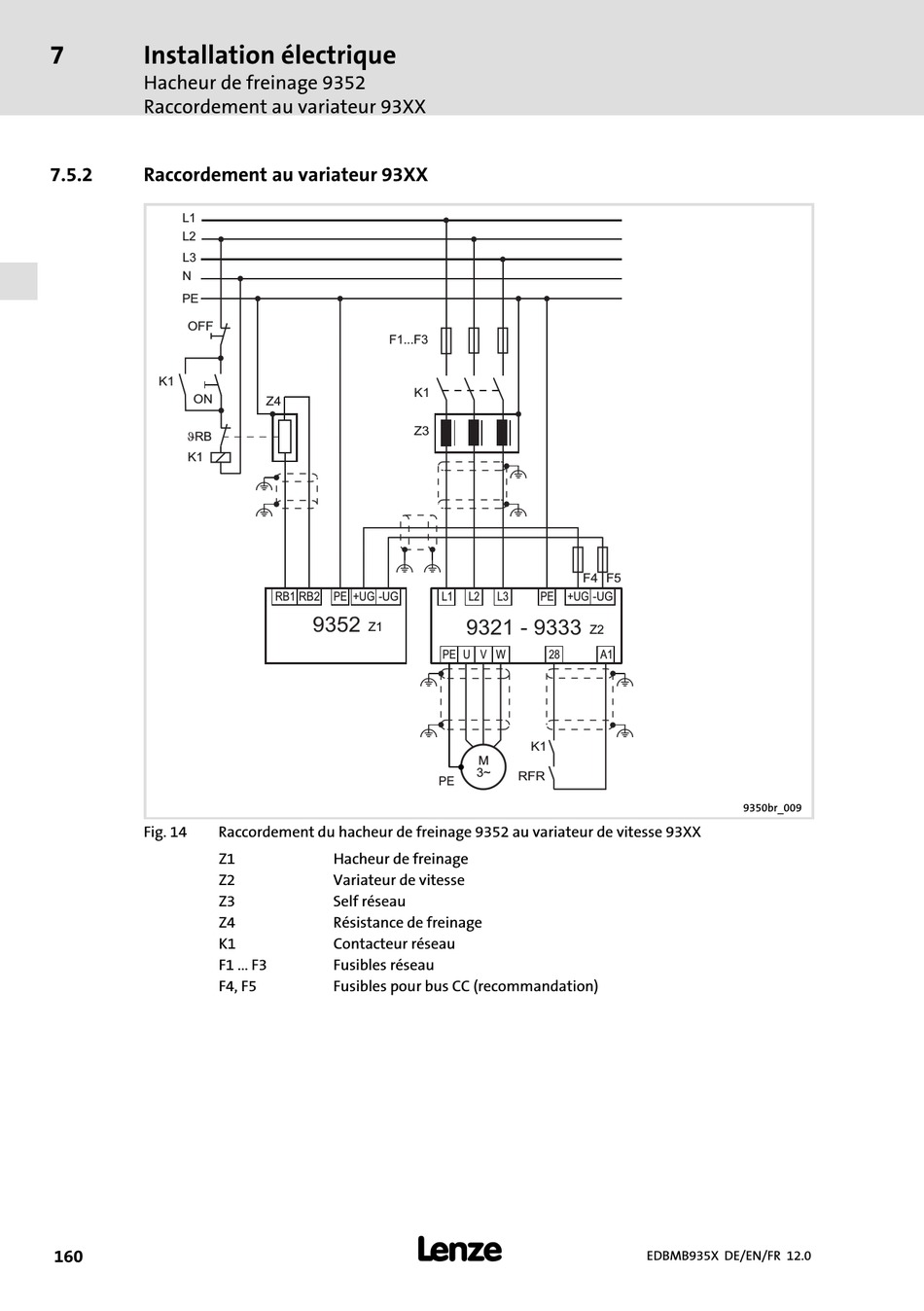

Fig. 14 Raccordement du hacheur de freinage 9352 au variateur de vitesse 93XX
Z1
Z2
Z3
Z4
K1
F1 ... F3
F4, F5
160
F1...F3
K1
Z4
Z3
"
"
" "
RB1 RB2 PE +UG -UG
9352
Z1
"
"
Hacheur de freinage
Variateur de vitesse
Self réseau
Résistance de freinage
Contacteur réseau
Fusibles réseau
Fusibles pour bus CC (recommandation)
l
"
"
F4 F5
L3 +UG -UG
L1 L2 PE
9321 - 9333
Z2
PE U V W 28 A1
K1
M
3~
RFR
PE
"
"
9350br_009
EDBMB935X DE/EN/FR 12.0
