Montage

Montageschritte

Montage
Montageschritte
Die Demontage- und Montageschritte sind für Keypad, Diagnosemodule und die Blindkappe gleich.
Als Beispiel wird die Montage des USB-Moduls beschrieben.

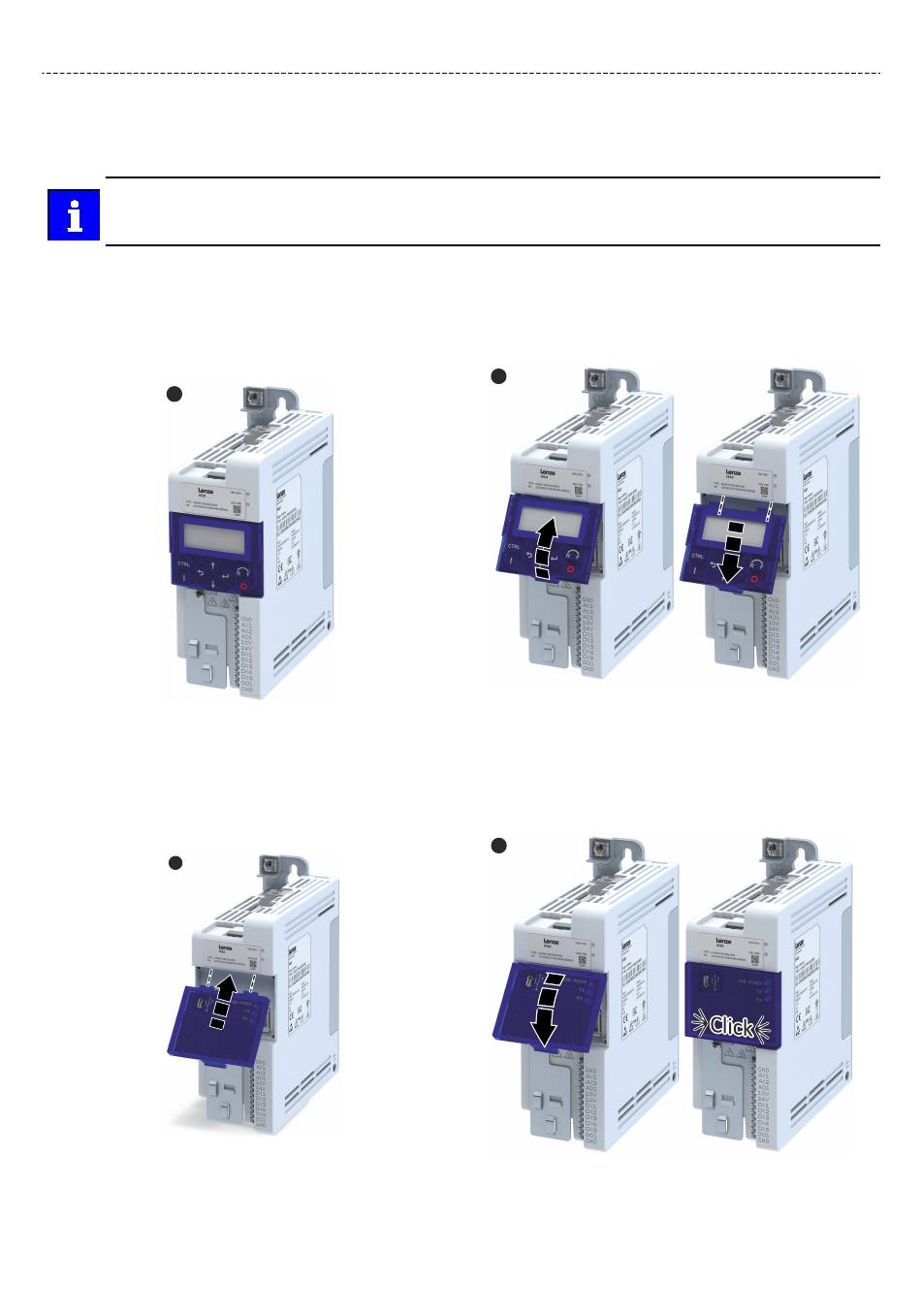

Demontage des Keypads
1. Das Keypad nach oben schwenken, bis es aus dem unteren Befestigungsschlitz ausrastet.
2. Das Keypad aus den oberen Befestigungsschlitze aushaken.
Das Keypad ist demontiert.
1
Montage des Diagnosemoduls
1. Das Diagnosemodul in die oberen Befestigungsschlitze einhaken.
2. Nach unten schwenken, bis es im unteren Befestigungsschlitz einrastet.
Das Diagnosemodul ist montiert.
