ALGE-Timing OPTIc2 Anleitung Seite 3

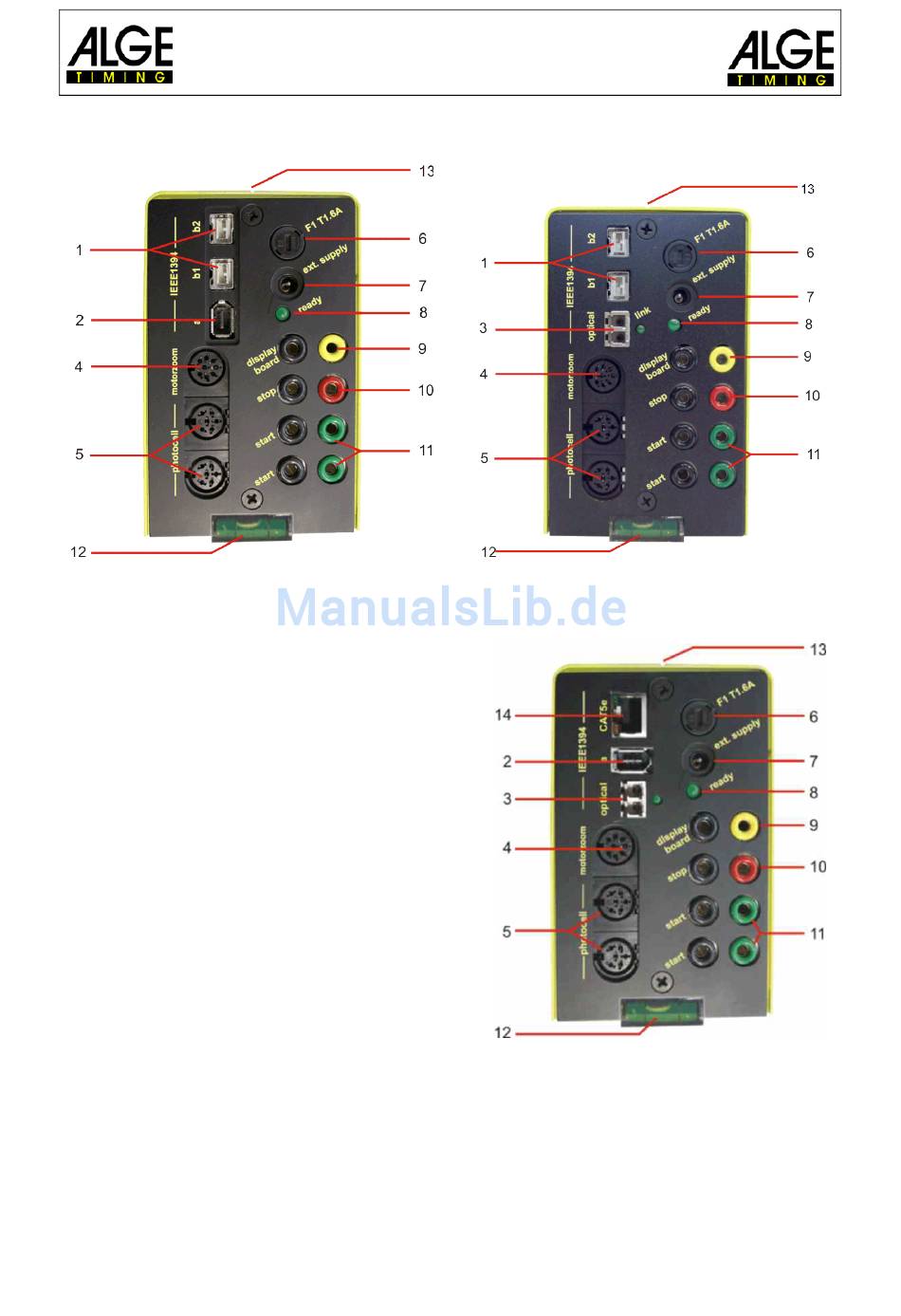

Modell OPTIc2
1 ...... IEEE 1394b 9-pol bilingual (2 x)
2 ...... IEEE 1394a 6-pol
3 ...... GOF (LC Duplex Glasfaseranschluss)
4 ...... Buchse für Motorzoom
5 ...... Buchse für Lichtschranke (2 x)
6 ...... Sicherung für Kamera - F1 T1,6A
7 ...... Eingang für externe Speisung
(+9 bis 36 VDC)
8 ...... Leuchtdiode für OK Status
9 ...... Bananenbuchsen – Datenausgang für
Anzeigetafel
10 .... Bananenbuchsen - Zielimpulse
11 .... Bananenbuchsen – Startimpulse (2 x)
12 .... Wasserwaage
13 .... Ziel Nut zum Anvisieren der Ziellinie
14 .... RJ45 Buchse für CAT5 Kabel
Fotofinish OPTIc2
Modell OPTIc2o
Modell OPTIc2n
Seite 3
