Anschließen der Kamera
3.1

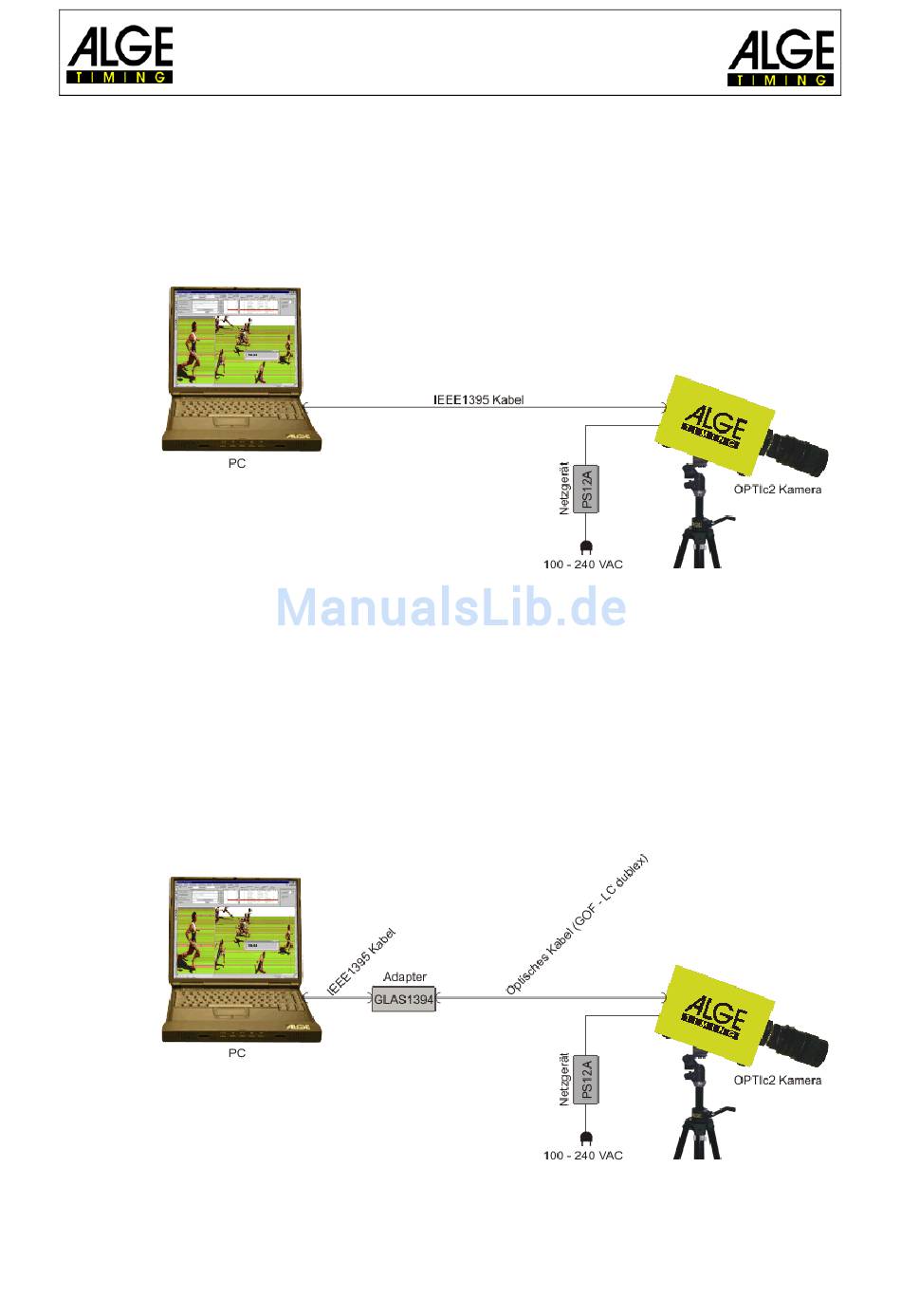

Kamera angeschlossen an IEEE1394
Die OPTIc2 Kamera kann direkt mit dem IEEE1394 Kabel am PC angeschlossen werden.
Die maximale Kabellänge des IEEE1394 Kabels ist 10 m.
Achtung:
Es gibt verschiedene Typen von IEEE1394 Kabeln. Je nach PC Anschluss und Kameramo-
dell müssen verschiedene IEEE1394 Kabel verwendet werden (siehe Punkt 5.2 IEEE1394
Kabel und Anschlüsse).
3.2
Kamera angeschlossen an Glasfaserkabel
Wird die OPTIc2 Kamera mit einem Glasfaserkabel angeschlossen, benötigt man einen
Adapter GLAS1394 oder eine Distribution Box OCD2 zwischen dem PC und der Kamera. An
der Kamera OPTIc2o und OPTIc2n kann man das Glasfaserkabel ohne Adapter GLAS1394
direkt anschließen.
Ein Glasfaserkabel wird für Distanzen von über 80 m verwendet. Man kann damit mehr als
600 m überbrücken.
Spezifikation für das Glasfaserkabel:
GOF (LC Duplex Glasfaseranschluss), 50 µm Glasfaserkabel
Seite 18
Fotofinish OPTIc2
