An- und Abbau der Maschine an einen
Zapfwellenantrieb
Der An- und Abbau der „CS-7000 Z" an einen Zapfwellen-
antrieb (1) erfolgt durch das Anbringen des an der Maschine
befi ndlichen Dreipunktrahmens an den Dreipunkt des Schlep-
pers und das Sichern der Maschine mittels unverlierbarem
Bolzen (2).
Die Gelenkwelle wird als Übertragungselement zwischen
Traktor und Maschine angebracht und gesichert.
Achten Sie darauf, dass die Gelenkwelle richtig herum an die
Maschine bzw. an den Antrieb angebaut wird. Das Symbol
Traktor ist auf der Gelenkwelle abgebildet und muss auf der
Traktorseite angeschlossen werden.
Schieben Sie die Gelenkwelle so weit auf die Vielkeilwelle des
Traktors bzw. des Getriebes, bis der Rastbolzen einrastet.
Sichern Sie mit der an der Gelenkwelle befestigten Kette die
Gelenkwelle gegen mitdrehen.

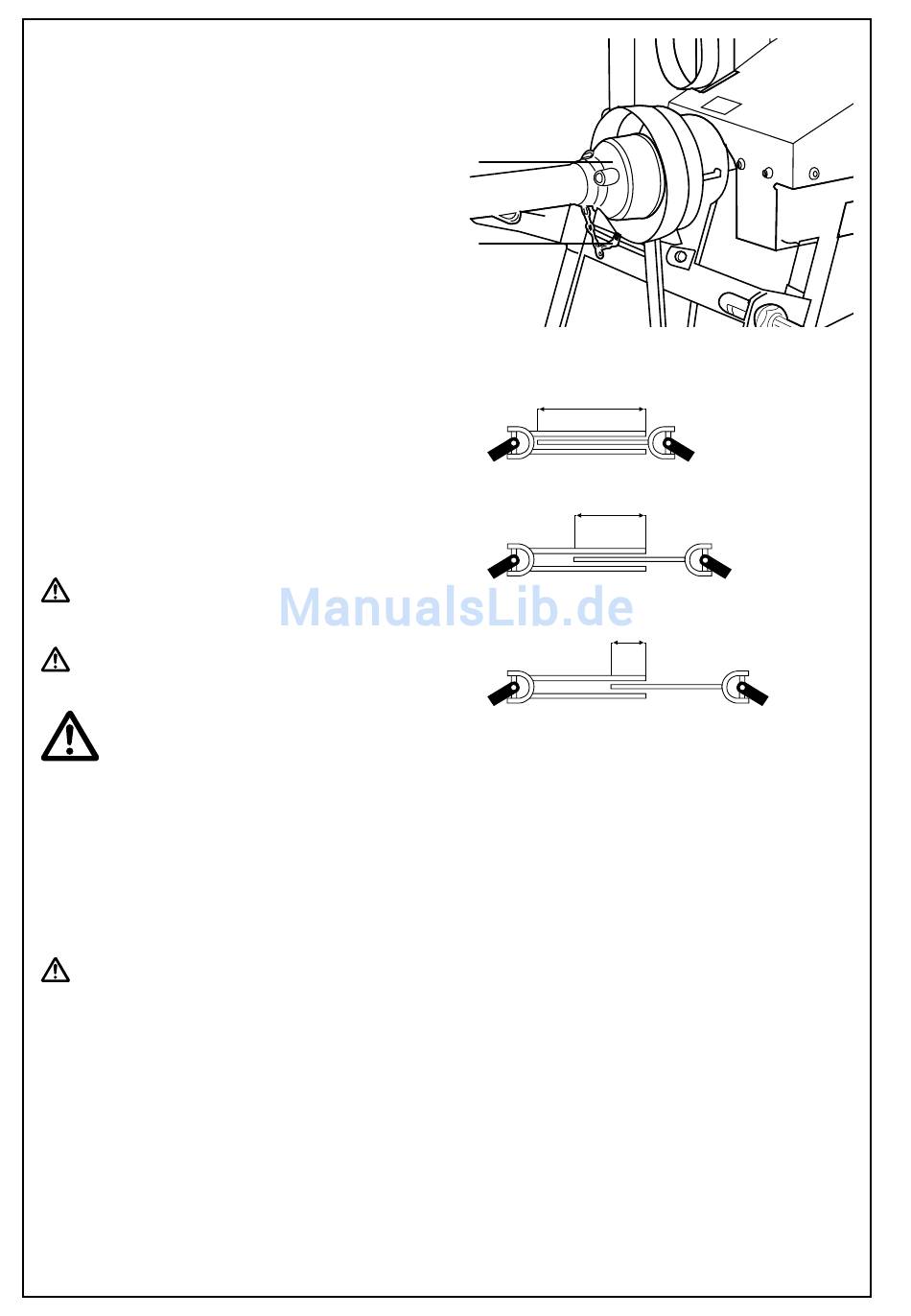

Die Überlappung der Gelenkwellenprofi lrohre muss mindes-
tens 1/3 der nutzbaren Länge betragen (siehe Abbildung).
Bei Arbeiten an der Maschine (z. B. Wartung, Reinigung usw.)
ist der Antrieb wirksam zu unterbrechen (Schlepper abschal-
ten, Zündschlüssel abziehen).
Es dürfen nur Gelenkwellen verwendet werden, die Baumus-
tergeprüft wurden.
Die Gelenkwelle ist nach Herstellerangaben anzubauen und
zu sichern.
Gelenkwellen ohne oder mit defekten Schutzeinrichtungen-
dürfen nicht verwendet werden.
Beim Starten und Abstellen des Traktors muss die
Gelenkwelle abgekuppelt sein, um Beschädigungen an
der Säge und am Traktor zu vermeiden.
Zum Arbeiten mit der Zapfwellensäge ist diese mit-
tels des Dreipunktes auf den Boden abzusenken.
Sicherheitshinweise
Vor dem Zuschalten der Gelenkwelle ist sicherzustellen, dass
sich keine Personen zwischen dem Traktor und der Maschine
befi nden.
Unbefugte Personen dürfen sich zu Ihrer eigenen Sicherheit
nicht im Arbeitsbereich der Maschine aufhalten.
Wartung und Instandhaltung
Wartungs-, Instandhaltungs- und Reinigungsarbeiten
sind nur bei abgeschaltetem Antrieb und stillstehendem
Werkzeug durchzuführen. Bei Funktionsstörung ist grund-
sätzlich der Antrieb abzuschalten.
Regelmäßige Wartungsaufgaben
Folgende Arbeiten sind bei Bedarf bzw. regelmäßig durchzu-
führen:
- Reinigen der Maschine von Holzresten, Spänen und sonsti-
gen Verschmutzungen
- Alle bewegten Teile nach Bedarf schmieren
- Drehpunkte der Wippe einfetten
zusätzliche Arbeiten bei der Zapfwellenkreissäge
- Keilriemenspannung überprüfen und evtl. nachstellen
- Kreissägenwellenlagerung schmieren
