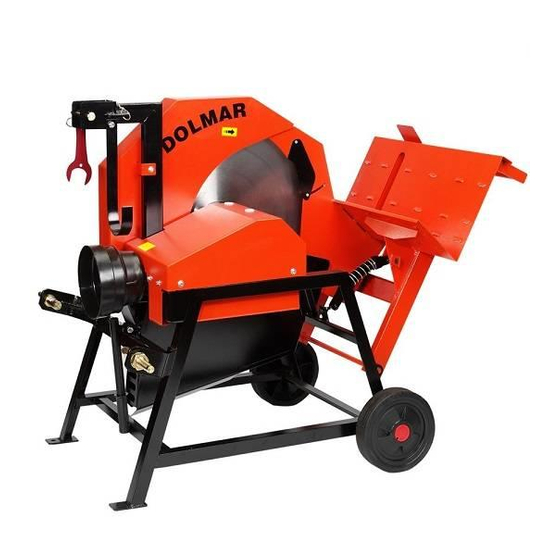

Inhaltszusammenfassung für Dolmar CS-7070

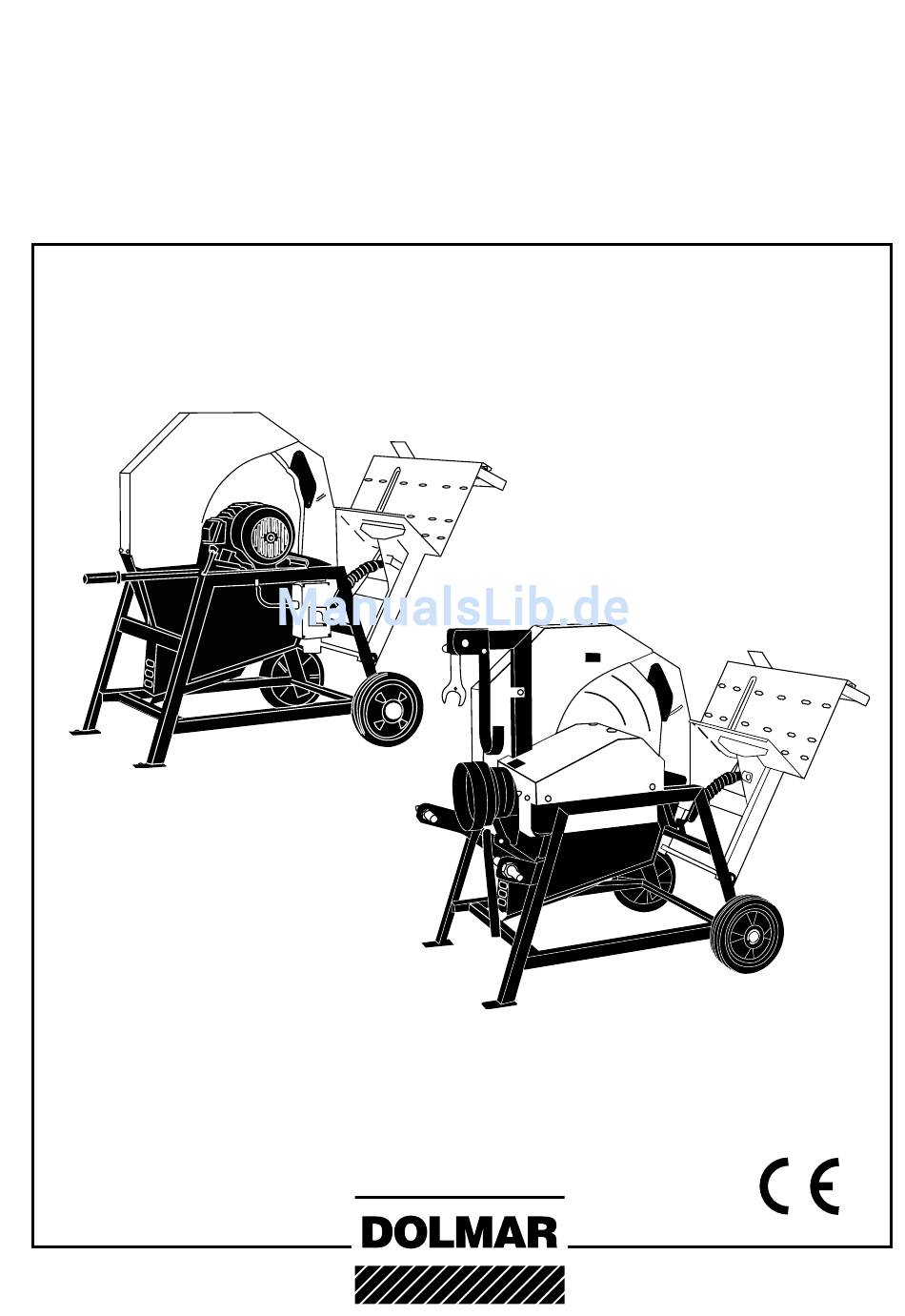

- Seite 1 Betriebsanleitung Originalbetriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! CS-7070 CS-7000 Z http://www.dolmar.com...
-
Seite 2: Inhaltsverzeichnis
EG-Konformitätserklärung Inhaltsverzeichnis Seite Die Unterzeichnenden, Tamiro Kishima und Rainer Bergfeld, EG-Konformitätserklärung ..........2 bevollmächtigt von der DOLMAR GmbH, erklären, dass die Symbole ................. 2 Geräte der Marke DOLMAR, Benutzung der Betriebsanleitung ........3 Vollständige Lieferung und Transportschäden ....3 Bezeichnung: Wippkreissäge Verpackung ................ -
Seite 3: Benutzung Der Betriebsanleitung
Transportschadens“. Versicherungen der Spediteure reagieren oftmals sehr miss- trauisch und verweigern Ersatzleistungen. Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Wippkreissäge Versuchen Sie deshalb die Schäden eindeutig nachzuweisen und sind überzeugt, dass Sie mit dieser modernen Maschine (eventuell Foto). -
Seite 4: Persönliche Schutzausrüstung
- Arbeiten an der elektrischen Anlage dürfen nur von einer Elektrofachkraft ausgeführt werden. - Beim Bedienen der Maschine ist das Tragen von Schall- schutzmitteln (Gehörschutzstöpsel, Gehörschutzkapsel) und Augenschutz (Schutzbrille) erforderlich. - Zum Arbeiten ist ein ebener und trittfester Bereich mit aus- reichender Bewegungsfreiheit erforderlich. -
Seite 5: Bestimmungsgemäße Verwendung
Die Wippkreissägen können durch das angebaute Fahrwerk leicht transportiert werden. Auf der hinteren Seite (gegenüber der Wippe) ist ein Transportgriff (3) angebracht. Dieser kann bei der „CS-7070“ herausgezogen und bei „CS-7000 Z“ hoch- geklappt werden. Durch Anheben der Säge mit dem Transportgriff kann die Sä- ge leicht transportiert werden. -
Seite 6: Teilebezeichnung
Abbildung: Typenschild Zubehör (nicht im Lieferumfang enthalten) Zur Erweiterung der Einsatzmöglichkeiten der Wippkreis sägen Baujahr sind folgende Zubehörkomponenten erhältlich: 11 Chromstahl-Sägeblatt 12 Hartmetall-Sägeblatt Seriennummer 13 Verlängerungskabel bei CS-7070: 400 V Bei Ersatzteilbestellungen angeben! 14 Gelenkwelle bei CS-7000 Z 400 V... -
Seite 7: Bedienung
Ansonsten kann es zu Verletzungen der Be- dienperson oder zu Beschädigungen an der Maschine kom- men, für die wir keine Garantie übernehmen. Die „CS-7070“ ist mit einer elektronischen Bremssteuerung ausgerüstet, so dass das Sägeblatt nach dem Ausschalten nach max. 10 Sekunden zum Stillstand kommt. Ein summen- CS-7000 Z mit Zapfwellenantrieb des Geräusch nach Stillstand des Sägeblattes ist motorbe-... -
Seite 8: An- Und Abbau Der Maschine An Einen Zapfwellenantrieb
An- und Abbau der Maschine an einen Zapfwellenantrieb Der An- und Abbau der „CS-7000 Z“ an einen Zapfwellen- antrieb (1) erfolgt durch das Anbringen des an der Maschine befi ndlichen Dreipunktrahmens an den Dreipunkt des Schlep- pers und das Sichern der Maschine mittels unverlierbarem Bolzen (2). -
Seite 9: Jährlich Oder Nach 50 Betriebsstunden Durchzuführende Arbeiten
Jährlich oder nach 50 Betriebsstunden durchzufüh- rende Arbeiten Getriebeölwechsel: Ölmenge ca. 0,4 l Öl: Viskositätsklasse CLP/CC 150 (ISO 150) SAE 90 Reinigung der Maschine nach Abschluss der Arbeit Entfernen Sie die Sägespäne bzw. Holzreste, die sich wäh- rend der Arbeit unter der Maschine angesammelt haben. Säu- bern Sie die Wippe von Holzresten. -
Seite 10: Sägeblattwechsel
- Maschine wirksam vom Antrieb unterbrechen (Netzstecker ziehen oder Motor des Schleppers abschalten), Stillstand des Sägeblattes abwarten. - Bei der „CS-7070“ muss der obere Blattschutz (7) durch lö- sen von drei Sechskantmuttern abgeschraubt werden. Dabei werden die Sechskantmuttern (8) und (9) entfernt. - Seite 11 - Neues Sägeblatt in Schneidrichtung zur Bedienperson auf Sägeblatt die Welle aufschieben (siehe Abbildung „Einbaurichtung des Sägeblattes“). - Klemmfl ansch auf die Welle aufschieben (auf richtigen Sitz der Passfeder im Flansch achten). Wippe - Befestigungsschraube bzw. -mutter am Klemmfl ansch an- ziehen.
-
Seite 12: Außerbetriebnahme Und Entsorgung
Außerbetriebnahme und Entsorgung Wenn die Maschine nicht mehr einsatztüchtig ist und ver- schrottet werden soll, muss sie deaktiviert und demontiert werden, d. h. sie muss in einen Zustand gebracht werden, in dem sie nicht mehr für die Zwecke, für die sie konstruiert wur- de, eingesetzt werden kann. -
Seite 13: Technische Daten
Technische Daten Modell CS-7070 CS-7070 CS-7000 Z CS-7000 Z Motor Elektro Elektro Zapfwelle 1 3/8“ 6- Zapfwelle 1 3/8“ 6- (P1 S6 40% ED) (P1 S6 40% ED) Zahn Zahn Nennspannung Leistung Drehzahl U/min 1450 1450 abhängig von Traktor drehzahl (Faktor 2,78) Überlastschutz... -
Seite 14: Elektrische Anlage
Arbeiten an der elektrischen Anlage dürfen nur von einer Elektrofachkraft ausgeführt werden! Verwenden Sie für elektrisch betriebene Kreissägenmaschinen einen ortsveränderlichen Personenschutzschalter (PRCD), falls im Versorgungsnetz die Fehlerstromschutzschaltung (RCD) mit einem Nennfehlerstrom von max. 0,03 A nicht vorgesehen ist. Schaltplan CS-7070 50Hz 400 / 230 V <... -
Seite 15: Mögliche Betriebsstörungen Und Deren Behebung
Bei Reparaturversuchen durch Dritte bzw. nicht autorisierte Personen erlischt der Garantieanspruch. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von Mate- rial- oder Herstellungsfehlern Garantie. Die Garantiezeit beträgt bei ausschließlich privater Nutzung 24 Monate und bei gewerblich/ berufl... - Seite 16 DOLMAR-Fachhändler fi nden Sie unter: www.dolmar.com DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 703 475 (8.10 D) http://www.dolmar.com...
