Anschluss Der Kontrolllampen; Anschluss Der Zündanlage - motogadget M-UNIT Gebrauchsanweisung

Auxiliary Ausgang
Der Ausgang AUX (auxiliary) versorgt die Zündanlage. Die Zündanlage darf nur an diesem
Ausgang angeschlossen werden. Alle weiteren Verbraucher (Radio, Heizgriffe usw.) werden
ebenfalls ausschließlich über diesen Ausgang betrieben.
Zündschoss
Wird das m-Lock als Zündschloss verwendet, kann der Schaltausgang (braunes Kabel) ohne
Relais direkt mit dem Zündschlosseingang der m-Unit verbunden werden.

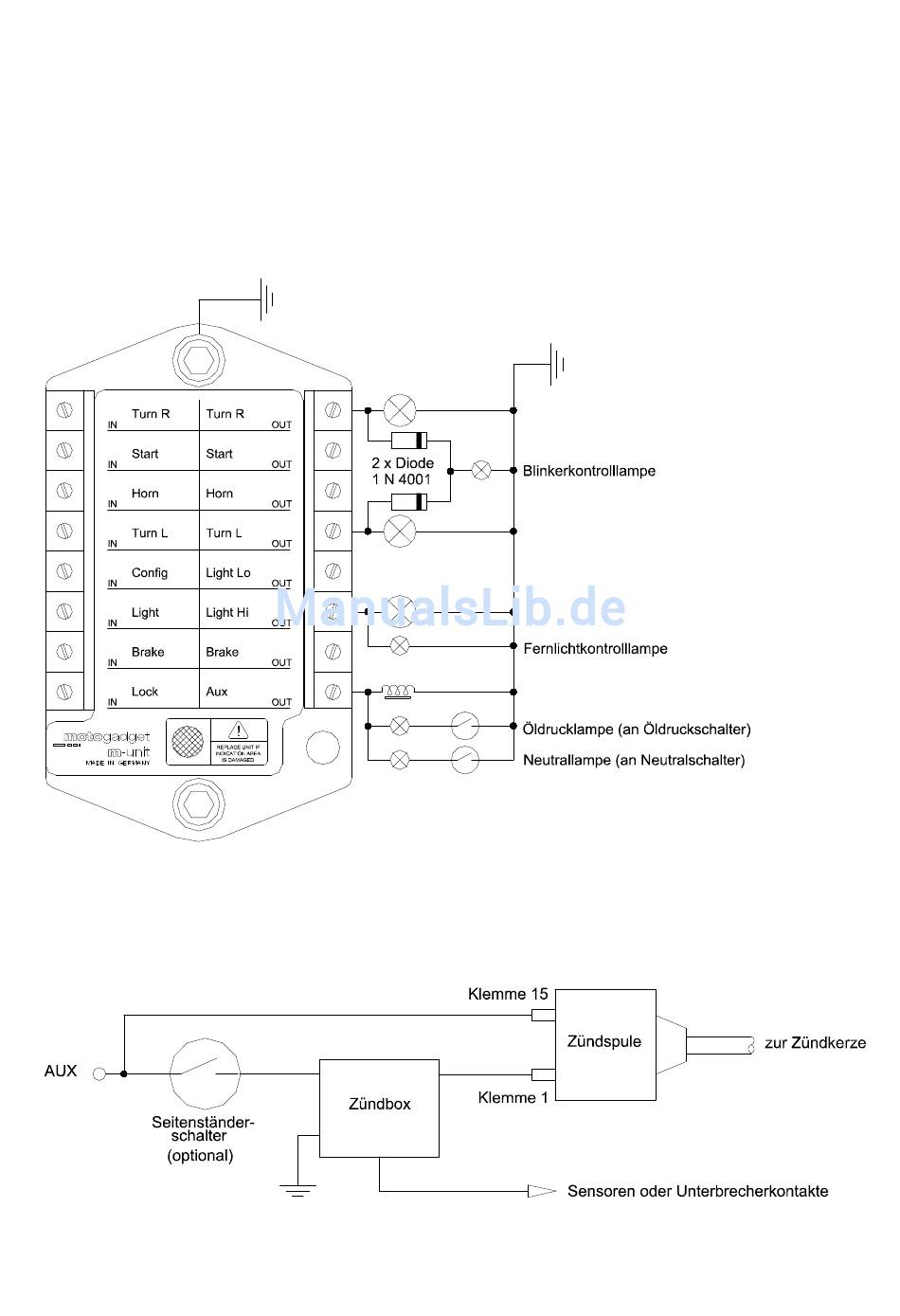

7.8 Anschluss der Kontrolllampen

7.9 Anschluss der Zündanlage
