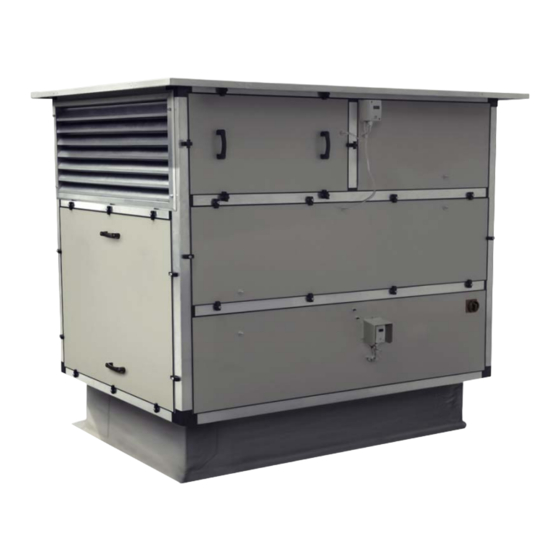

- Seite 1 KaCompact Wärmerückgewinnung auf kleinem Raum Montage- und Installationsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren! Kampmann.de/installation_manuals I504/12/15/1DE SAP-Nr. 1221244...
-
Seite 2: Inhaltsverzeichnis
4.52 KaCompact Wärmerückgewinnung auf kleinem Raum Installations- und Betriebsanleitung 1. Sicherheit Zeichenerklärung: 1.1 Bestimmungsgemäße Verwendung ......3 Achtung! Gefahr! 1.2 Sicherheitshinweise . -
Seite 3: Sicherheit
Installations- und Betriebsanleitung 1. Sicherheit 1.1 Bestimmungsgemäße Verwendung Der KaCompact dient zur kontrollierten Be- und Entlüftung von Industriehallen, Handelsketten, Baumärkten oder Werkstätten. Es ist nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch kann es bei der Verwendung zu Gefahren für Personen oder Beeinträchtigungen des Geräts oder anderer Sachwerte kommen, wenn... -
Seite 4: Wärmerückgewinnung Auf Kleinem Raum
Wiedereinschalten zu sichern! 1.3 Funktion Der KaCompact saugt über ein Filter mit der Güteklasse F7 (nach DIN EN 779) Frischluft von Außen an. Diese wird über einen Aluminium- Rotationsstromwärmetauscher geführt und erwärmt. Die erwärmte Luft wird durch den Radialventilator in Zuluftkanäle befördert. -
Seite 5: Haftung Und Gewährleistung
Wärmerückgewinnung auf kleinem Raum Installations- und Betriebsanleitung Abb. 1: Funktion KaCompact (Schema) 1.4 Haftung und Gewährleistung KaCompact sind nur für die unter „Bestimmungsgemäße Verwendung“ angegebenen Einsatzmöglichkeiten zu verwenden. Garantieansprüche für Material und Konstruktionsfehler können nur dann geltend gemacht werden, wenn diese innerhalb der Gewährleistung entstanden sind. -
Seite 6: Technische Daten
4.52 KaCompact Wärmerückgewinnung auf kleinem Raum Installations- und Betriebsanleitung 1.6 Technische Daten Technische Daten Tabelle 1 KaComact 5000 KaCompact 8000 Volumenstrom 2000 5000 3000 8000 A [mm] 1860 2060 B [mm] 1645 1800 C [mm] 1450 1945 Gewicht [kg] Rückwärmezahl nach DIN EN 308 Energieeffizienz nach DIN EN 13053 Rückwärmezahl... -
Seite 7: Geräteaufbau
KaCompact 4.52 Wärmerückgewinnung auf kleinem Raum Installations- und Betriebsanleitung 1.7 Geräteaufbau Abb. 2: Geräteaufbau KaCompact Außenluftfilter F7 Details EC-Ventilator wärmegedämmte Paneele Dachsockel (Bsp.: für Flachdach) Rotationswärmetauscher Motorbetätigte Sperrjalousie Filterdifferenzdrucküberwachung Außenluft (optionales Zubehör) Wetterschutzgitter Außenluft Revisionsklappen (ausgeblendet) Differenzdrucküberwachung Abluft (optionales Zubehör) Abbildungen zeigen beispielhafte Geräteausführung mit blau beschichteten Rahmenprofilen... -
Seite 8: Transport Und Lagerung
1.8 Transport und Lagerung Beachten Sie die geltenden Sicherheits- und Unfallverhütungsvor- schriften. KaCompact dürfen nur von unten an den abnehmbaren Transportfüßen aufgehoben werden. Andere Punkte sind nicht als Tragemöglichkeit geeignet. Für detaillierte Info, s. Kapitel 2.4 Anheben und Trans port. -
Seite 9: Montage
Zur Reduzierung von Schallübertragung wird die Montage von Gummistreifen zwischen Dachsockel und bauseitigem Wechselrahmen empfohlen. Zur Reduzierung von Geräuschen wird der Dachsockel mit Schalldämpferkulissen aus dem Zubehörprogramm empfohlen.. Ziehen Sie ggf. einen Akustiker hinzu. Die Montagefläche für das Lüfttungsgerät KaCompact muss eben und waagerecht sein. -
Seite 10: Montageabstände
Brandschutz Beachten Sie die gesetzlichen Anforderungen an den Brandschutz. Es müssen die gültigen Richtlinien und Normen berücksichtigt werden. DIN EN 13779:2007 befolgen für Mindestabstände, um Luftkurzschlüsse zu vermeiden. Revisionsseite Abb. 3: Draufsicht KaCompact mit Mindestabständen (bei der Aufstellung berücksich- tigen) -
Seite 11: Anheben Und Transport
KaCompact 4.52 Wärmerückgewinnung auf kleinem Raum Installations- und Betriebsanleitung 2.4 Anheben und Transport Achtung! Das Angreifen der Seilschlinge muss an den Heberohren erfol- gen. Die Kraftübertragung darf ausschließlich an den Transportfüßen erfolgen! Falsches Anheben kann zu Unfällen mit Sach- und Personenschä- den führen! - Seite 12 -Kennziff ffe Typen-Kennziffer:4 T T y ypen-K Kennziff ffe Neigungswinkel ß KaCompact 5000 KaCompact 8000 Typ 4+5 Typ 2+3 Typ 4+5 Typ 2+3 Länge = 736 mm Länge = 1760 mm Länge = 937 mm Länge = 1964 mm 1760 1°...
-
Seite 13: Aufstellung
Gemäß der Montageausrichtung (Abluft/Zuluft/Gerätebedienseite), s. S. 12, vor der Aufstellung bauseitige Öffnungen vorsehen: bauseitige Öffnung vorsehen: Breite: 736 mm (–25 mm Toleranz) Bauseitige Öffnung für KaCompact 5000 bei Länge: 1760 mm (+25 mm Toleranz) Flachdachsockel. (Für Schrägdachsockel, siehe Maße Hinweise laut Montageanleitung beachten. -
Seite 14: Installation
3.1 Luftseitiger Anschluss Der Nenn-Zu- und Abluftvolumenstrom des Systems beträgt - max. 5000 m /h und 50 Pa beim KaCompact 5000, - max. 8000 m /h und 50 Pa beim KaCompact 8000, Die Ab- und Zuluftkanäle müssen, entsprechend der zur Verfügung ste- henden externen Pressung, für die max. -
Seite 15: Elektrischer Anschluss
KaCompact 4.52 Wärmerückgewinnung auf kleinem Raum Installations- und Betriebsanleitung 3.2 Elektrischer Anschluss Bei Verwendung ungeeigneter Schalteinrichtungen und durch Verwen- dung unzureichender Schutzeinrichtungen können Schäden entstehen. Der Hersteller lehnt in diesen Fällen jegliche Gewährleistung ab. Der elektrische Anschluss ist nur in Anlagen erlaubt, die eine allpolig schal- tende Trennvorrichtung vom Stromnetz mit einer Kontaktöffnungsweite... - Seite 16 Wesentlichen von der bauseitigen Sicherung der Leitungslänge und der Elektroanschlussleitung der Elektromotoren abhängig. Die Leitungsverlegung erfolgt vom Gebäudeinneren durch den Dachsockel in den Abluftbereich vom KaCompact. Die Netzzuleitung wird im Gerä- teinneren direkt auf den Reparaturschalter aufgelegt. Steuerleitungen werden durch den Abluftbereich über die freien Kabeldurchführungen bis zum Klemmenkasten verlegt.
-
Seite 17: Inbetriebnahme
Für die Auswahl der jeweiligen Drehzahl muss ein 0-10 V Signal angelegt werden. 4. Inbetriebnahme Prüfungen vor der Inbetriebnahme: Hat der KaCompact einen mechanisch sicheren Stand, ist er sicher befe- stigt? Sind alle Baugruppen ordnungsgemäß montiert? Ein Betrieb z. B. ohne Filtereinheit oder bei nicht geschlossenen Revisionsöffnungen ist nicht zulässig und kann zu schwerwiegenden Personenschäden führen! -
Seite 18: Wartung
Kommt es aufgrund ausgebliebener Wartung zu Fehlfunktionen, über- nimmt der Hersteller keine Haftung für entstandene Schäden. Gefahr! Um den KaCompact warten zu können, schalten Sie das Gerät zunächst spannungsfrei und sichern Sie es gegen Wiedereinschaltung! bei allen Wartungen, insbesondere Wechsel des Abluftfilters und Arbeiten... -
Seite 19: Wartung Filter
Beachten Sie die folgenden Hinweise zum Wechseln der Filter! Beachten Sie die Strömungsrichtung im Gerät. Sorgen Sie dafür, das nach dem Filterwechsel die Rahmen sorgfältig in die dazugehörigen Schienen eingeschoben werden. Das Lüftungsgerät KaCompact darf nicht ohne Filter betrieben werden! Filterwechsel Abluftfilter M5... - Seite 20 4.52 KaCompact Wärmerückgewinnung auf kleinem Raum Installations- und Betriebsanleitung Filterwechsel KaCompact 5000 Außenluftfilter F7 Filterwechsel KaCompact 8000 Außenluftfilter F7...
-
Seite 21: Wartung Gehäuse
Reinigen Sie nur mit Tüchern, verwenden Sie keinen Hochdruckreiniger oder agressive Mittel, da diese die äußere Hülle beschädigen können. Abb. 10: Rotationswärmetauscher 5.4 Wartung Wärmetauscher Prüfen Sie den Rotationswärmetauscher allseitig auf Verunreinigungen. Weitere Informationen entnehmen Sie der im KaCompact beiliegenden Beschreibung zum Wärmetauscher. -
Seite 22: Fehler Und Störungsbeseitigung
Achtung! Die Fehler- und Störungsbeseitgung darf ausschließlich durch autorisiertes Fachpersonal durchgeführt werden. Fehlerbehebung: Unterbrechen Sie die Verbindung des KaCompact zum Stromnetz. Sichern Sie das Gerät gegen unbeabsichtigtes Wiedereinschalten. Beheben Sie die Störung. Auch bei ausgeschaltetem Gerät muss dieses mit größter Vorsicht geschehen. - Seite 23 KaCompact 4.52 Wärmerückgewinnung auf kleinem Raum Installations- und Betriebsanleitung...
