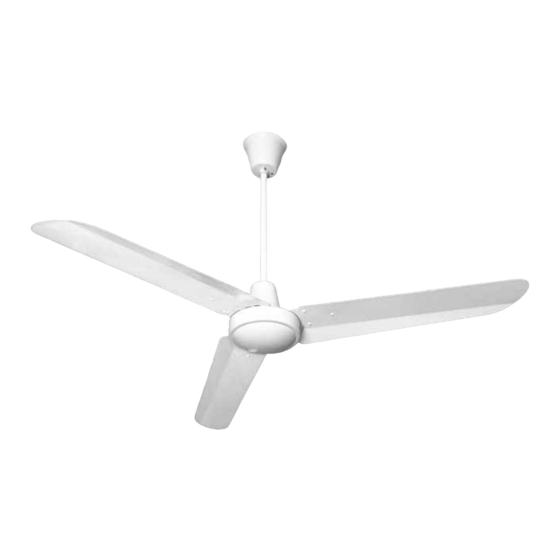

- Seite 1 1.26 Deckenventilator 1.55 1.45 Typ 1551421 Installations- und Bedienungsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren! Vor Inbetriebnahme unbedingt lesen! I 065/03/08/1 DE...
-
Seite 2: Inhaltsverzeichnis
1.55 Deckenventilator zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung Inhaltsverzeichnis Zeichenerklärung: Achtung! Gefahr! 1. Bestimmungsgemäße Verwendung ......3 Die Nichteinhaltung die- Hinweises kann... -
Seite 3: Bestimmungsgemäße Verwendung
Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung 1. Bestimmungsgemäße Verwendung Kampmann Deckenventilatoren und optionales Zubehör sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch kann es bei der Verwendung zu Gefahren für Personen oder Beeinträchtigungen der Geräte oder anderer Sachwerte kommen, wenn diese nicht sachgemäß... -
Seite 4: Sicherheitshinweise
1.55 Deckenventilator zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung 2. Sicherheitshinweise Wichtig: Bei Änderungen im Betriebsverhalten, wie Geräuschen, Schwingungen, beschädigten oder lockeren Teilen ist der Ventilator sofort außer Betrieb zu nehmen und die Störung zu beheben! Installation und Montage sowie Wartungsarbeiten an elektrischen Geräten dürfen nur von einer Elektrofachkraft im Sinne der VDE durchgeführt wer- den. -
Seite 5: Technische Daten
Deckenventilator 1.55 zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung 3. Technische Daten Spannung 230 V/50 Hz Drehzahl Leistungsaufnahme 75 W Max. Stromaufnahme 0,35 A Bewegte Luftmenge 15000 m Schalldruckpegel (1 m Entfernung) 52 dB(A) Gewicht 9,5 kg Rotordurchmesser 1420 mm Bauhöhe 690 mm Max. -
Seite 6: Montage Der Flügel
1.55 Deckenventilator zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung Montage des Deckenhakens Bringen Sie den Deckenhaken mit den für die jeweilige Deckenart zuge- lassenen und sicheren Befestigungsmitteln direkt an der Decke an. Ziehen Sie die Schrauben fest an. Der Deckenhaken muss anschließend fest sitzen, eine Tragkraft von min- destens 40 kg aufweisen und darf sich durch den Betrieb des Ventilators nicht lockern. -
Seite 7: Aufhängen Und Elektroanschluss
Hindernis aufliegen, ohne z. B. Drähte abzu- klemmen. Schieben Sie den Sicherungsstift durch den Deckenhaken. Achtung! Der Kampmann Deckenventilator darf nicht ohne den Original- Sicherungsstift betrieben werden. Fordern Sie bei Verlust des Sicherungsstifts einen neuen an! Sicherheits-Drahtseil Wählen Sie eine zur Befestigung des Sicherheits-Drahlseils geeignete... -
Seite 8: Wartung
1.55 Deckenventilator zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung Elektroanschluss Verbinden Sie die drei Netzdrähte mit der Klemmleiste des Ventilators: - den grün-gelben Draht mit dem Erdleiter - den blauen Draht mit dem Nullleiter - den braunen Draht mit dem Phasenleiter. Achtung! Alle Anschlüsse müssen korrekt sitzen. - Seite 9 Deckenventilator 1.55 zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung Der Ventilator macht Geräusche WICHTIG: Der Ventilator darf aus Gründen der Sicherheit nicht mit gebrauchsunüblichen Geräuschen betrieben werden! Behebung: Der Motor braucht eine Einlaufzeit von circa 24 Stunden. Eventuelle leich- te Motorgeräusche beheben sich danach in der Regel von selbst. Überprüfen Sie, ob die Befestigungsschrauben der Ventilatorflügel auf dem Motorblock fest genug angezogen sind.
-
Seite 10: Installation Des Drehzahlreglers Stufenlos (Optionales Zubehör)
Typ 196001550928; 5,0 A Typ 196001550929; 10,0 A 8.1 Bestimmungsgemäße Verwendung Drehzahlregler Kampmann Drehzahlregler Typ 196001550926 - ..929 sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch kann es bei der Verwendung zu Gefahren für Personen oder Beeinträchtigungen des Geräts oder anderer Sachwerte kommen, wenn... -
Seite 11: Technische Daten Drehzahlregler
Deckenventilator 1.55 zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung 8.3 Technische Daten Drehzahlregler Typ 196001550926 196001550927 196001550928 196001550929 Gerätespannung 230 V/50 Hz 230 V/50 Hz 230 V/50 Hz 230 V/50 Hz Strombereich 0,3 - 1,5 A 0,6 - 3,0 A 1,0 - 5,0 A 2,0 - 10,0 A Schmelzsicherung DIN 41660... -
Seite 12: Wartung Drehzahlregler
1.55 Deckenventilator zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung Verbinden Sie das Potikabel vom Deckel mit dem passenden Gegenstecker auf der Platine. Achten Sie beim Aufstecken auf die kor- rekte Ausrichtung. Verschließen Sie das Gehäuse. Schalten Sie die Netzspannung ein und prüfen Sie den einwandfreien Betrieb. -
Seite 13: Installation Des Warmluftrückführungsreglers (Optionales Zubehör)
Gebrauch haftet der Hersteller nicht. Es gelten die Hinweise zur bestimmungsgemäßen Verwendung wie beim Deckenventilator, s. S. 3. Funktion Der Kampmann Warmluftrückführungsregler Typ 196001550930 dient zur Steuerung der Luftumwälzung mit Deckenventilatoren in Innenräumen. Einschaltwert: Überschreitet die Temperaturdifferenz der beiden Fühler die eingestellte... -
Seite 14: Sicherheitshinweise Warmluftrückführungsregler
1.55 Deckenventilator zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung 9.2 Sicherheitshinweise Warmluftrückführungsregler Installation und Montage sowie Wartungsarbeiten an elektrischen Geräten dürfen nur von einer Elektrofachkraft im Sinne der VDE durchgeführt wer- den. Der Anschluss ist gemäß den gültigen VDE-Bestimmungen, den Richtlinien der EVU und dem beigefügten Schaltbild auszuführen. -
Seite 15: Versorgungsspannung Anklemmen
Deckenventilator 1.55 zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung Fühler anklemmen Bringen Sie je ein Fühler im Raum in Deckennähe und ca. 1 m über dem Fußboden an. Die Fühler dürfen nicht in der Nähe von Luftströmungen (auch der Ventilatoren), Toren, Fenstern, Warmwasserleitungen und Kältebrücken wie z. -
Seite 16: Sicherung
1.55 Deckenventilator zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung Einstellen der Regler Anwendungsbeispiel: Stellen Sie am Regler ) die Ausschalt-Temperaturdifferenz auf z. B 4 °C ein. Am Regler (t) stellen Sie den Abstand zwischen Ausschalt- und Einschalt-Temperaturdifferenz auf z. B. 2 °C ein. Daraus ergibt sich z. B. eine Einschalt-Temperaturdifferenz von 6 Grad. -
Seite 17: Vorrangsschaltung Während Der Heizphasen
Deckenventilator 1.55 zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung Sommerbetrieb ohne Warmluftrückführungs-Regelung Wenn die Ventilatoren auch für den Sommer zur erfrischenden Luftbewegung genutzt werden, so kann mit einem externen Schalter über die Klemmen L1 und 1 die Funktion des Warmluftrückführungs-Reglers hierfür gebrückt werden. -
Seite 18: Technische Daten Warmluftrückführungsregler
1.55 Deckenventilator zur Luftumwälzung in Innenräumen Installations- und Bedienungsanleitung 9.5 Technische Daten Warmluftrückführungsregler Zulässige Umgebungstemperatur 0 °C bis +45 °C Lagertemperatur -30 °C bis +70 °C Ausschalt-Temperaturdifferenz T linear 1 K bis 10 K Abstand zw. Aus- und Einschalt-Differenz linear 1 K bis 10 K Temperaturmessbereich -20 °C bis +120 °C Betriebsspannung... - Seite 19 Deckenventilator 1.55 zur Luftumwälzung in Innenräumen Notizen...
