3. Bedienelemente und Anschlüsse
3
2
1 4
CXL_IF_120731

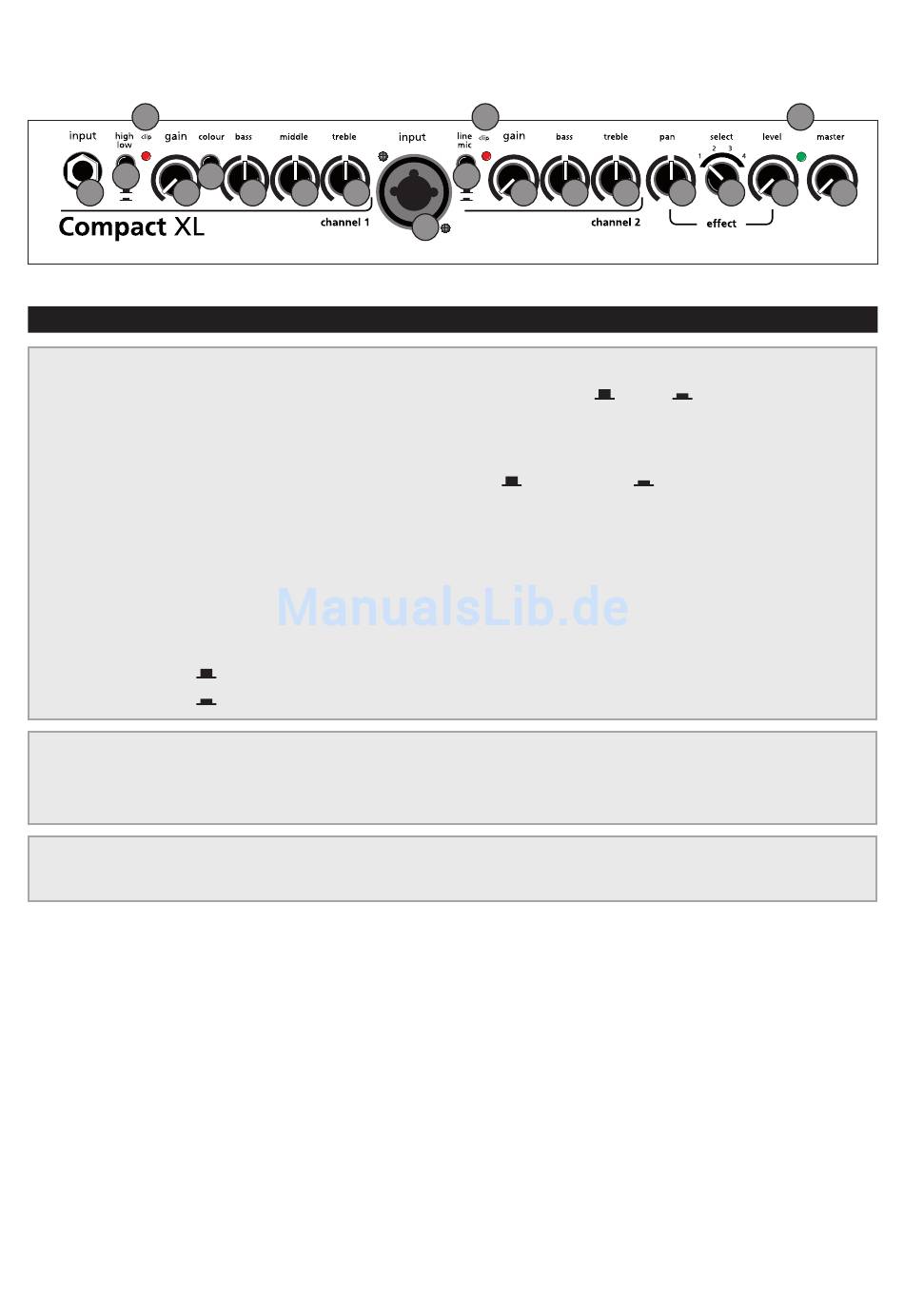

3.1 Frontseite

1) input (ch. 1) Signaleingang, Buchse für 6,3 mm Mono-Klinkenstecker
2) high/low
Eingangsempfindlichkeits-Umschalter, Attenuator
3) clip Übersteuerungsanzeige
4) gain
Eingangspegel-Regler
5) colour Aktivierungsschalter Klangfarbenfilter
6) bass Basspegel-Regler
7) middle
Mittenpegel-Regler
8) treble Höhenpegel-Regler
9) input (ch. 2) Signaleingang, Kombibuchse für 6,3 mm Mono-Klinkenstecker
und XLR-male-Stecker
10) line/mic
Signalquellen-Wahlschalter der Kombibuchse:
11) pan Effektsignalverteilungs-Regler
12) select
Effektauswahlschalter
13) level Pegel-Regler interner Effekt
14) power-led
Ein-/Aus-Betriebszustandsanzeige
15) master Gesamtpegel-Regler
5
6 7 8
line (nur über Klinkenstecker) für Instrumente (pickups) und andere line-Quellen
mic (nur über XLR-Stecker) für Mikrofone
3
10
4 6
9
= nicht aktiv
8 11 12 13
= aus = an
= aktiv
channels 1 + 2
mains & master
14
15
efx
5
