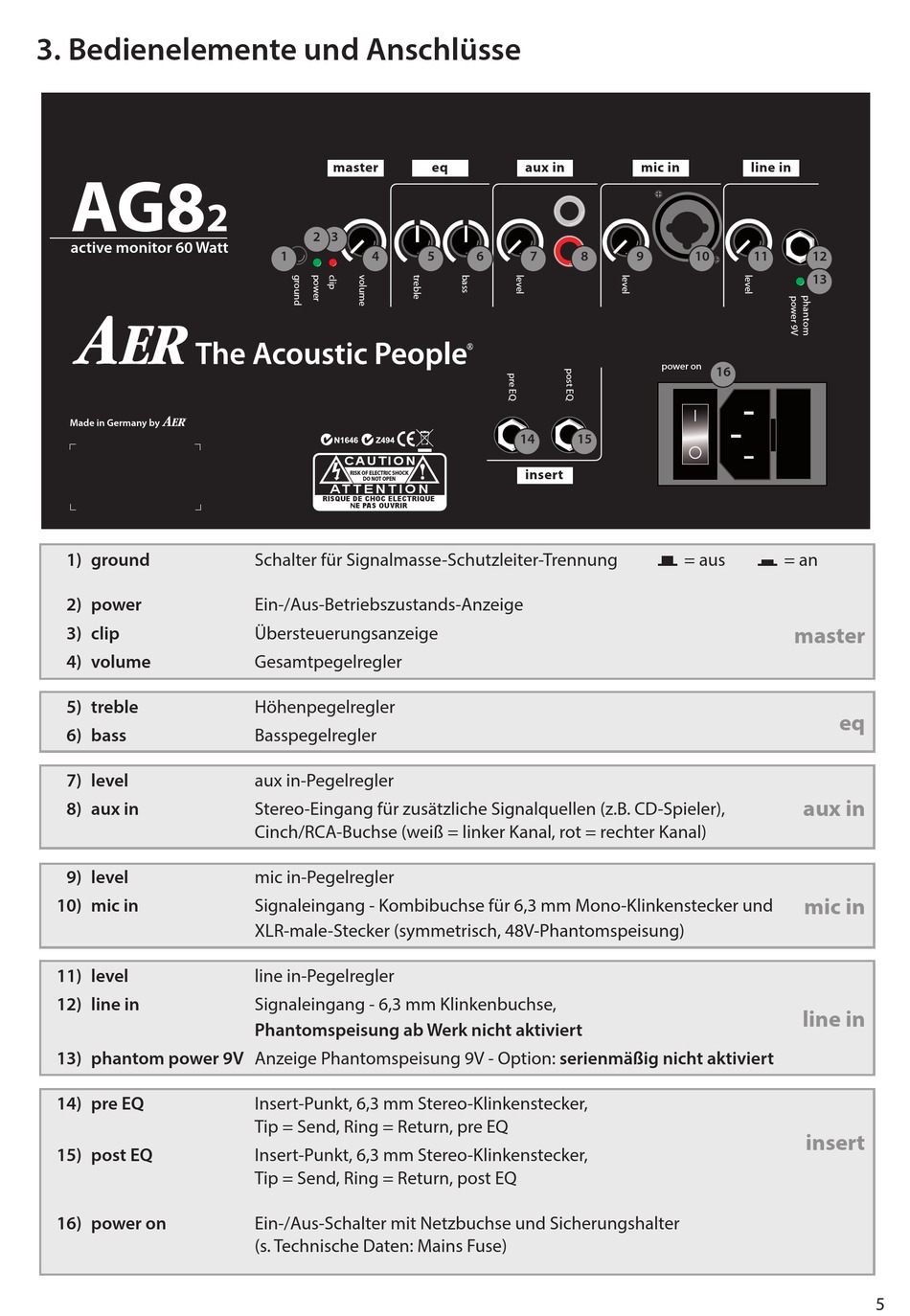

3. Bedienelemente und Anschlüsse
AG8
2
active monitor 60 Watt
B
Made in Germany by
1) ground
2) power
3) clip
4) volume
5) treble
6) bass
7) level
8) aux in
9) level
10) mic in
11) level
12) line in
13) phantom power 9V Anzeige Phantomspeisung 9V - Option: serienmäßig nicht aktiviert
14) pre EQ
15) post EQ
16) power on
master
2
3
1
4
C AU T I O N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AT T E N T I O N
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
Schalter für Signalmasse-Schutzleiter-Trennung
Ein-/Aus-Betriebszustands-Anzeige
Übersteuerungsanzeige
Gesamtpegelregler
Höhenpegelregler
Basspegelregler
aux in-Pegelregler
Stereo-Eingang für zusätzliche Signalquellen (z.B. CD-Spieler),
Cinch/RCA-Buchse (weiß = linker Kanal, rot = rechter Kanal)
mic in-Pegelregler
Signaleingang - Kombibuchse für 6,3 mm Mono-Klinkenstecker und
XLR-male-Stecker (symmetrisch, 48V-Phantomspeisung)
line in-Pegelregler
Signaleingang - 6,3 mm Klinkenbuchse,
Phantomspeisung ab Werk nicht aktiviert
Insert-Punkt, 6,3 mm Stereo-Klinkenstecker,
Tip = Send, Ring = Return, pre EQ
Insert-Punkt, 6,3 mm Stereo-Klinkenstecker,
Tip = Send, Ring = Return, post EQ
Ein-/Aus-Schalter mit Netzbuchse und Sicherungshalter
(s. Technische Daten: Mains Fuse)
eq
aux in
5
6
7
8
14
15
insert
mic in
line in
9
10
11
power on
16
= aus
= an
master
aux in
mic in
line in
insert
12
13
eq
5
