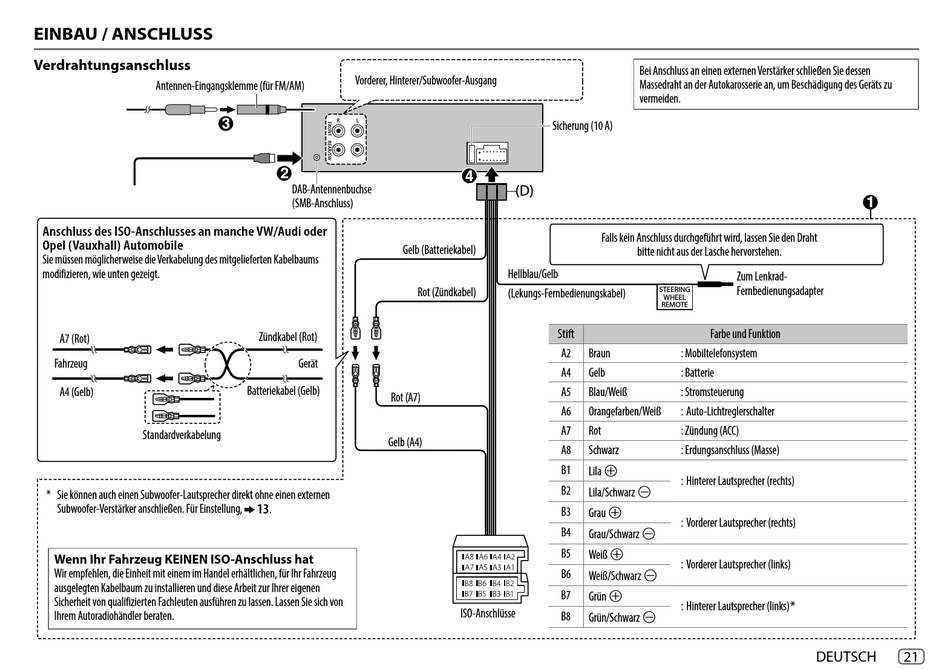

EINBAU / ANSCHLUSS
Verdrahtungsanschluss
Antennen-Eingangsklemme (für FM/AM)
Anschluss des ISO-Anschlusses an manche VW/Audi oder
Opel (Vauxhall) Automobile
Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums
modifizieren, wie unten gezeigt.
A7 (Rot)
Fahrzeug
A4 (Gelb)
Standardverkabelung
* Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen
Subwoofer-Verstärker anschließen. Für Einstellung,

Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat

Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug
ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen
Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von
Ihrem Autoradiohändler beraten.
Vorderer, Hinterer/Subwoofer-Ausgang
DAB-Antennenbuchse
(SMB-Anschluss)
Gelb (Batteriekabel)
Rot (Zündkabel)
Zündkabel (Rot)
Gerät
Batteriekabel (Gelb)
Rot (A7)
Gelb (A4)
13
.
Bei Anschluss an einen externen Verstärker schließen Sie dessen
Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu
vermeiden.
Sicherung (10 A)
Falls kein Anschluss durchgeführt wird, lassen Sie den Draht
bitte nicht aus der Lasche hervorstehen.
Hellblau/Gelb
(Lekungs-Fernbedienungskabel)
Stift
A2 Braun
A4 Gelb
A5 Blau/Weiß
A6 Orangefarben/Weiß
A7 Rot
A8 Schwarz
]
B1
Lila
[
B2
Lila/Schwarz
]
B3
Grau
B4
Grau/Schwarz
B5 ]
Weiß
B6
Weiß/Schwarz
]
B7
Grün
ISO-Anschlüsse
B8
Grün/Schwarz
Zum Lenkrad-
Fernbedienungsadapter
STEERING
WHEEL
REMOTE
Farbe und Funktion
: Mobiltelefonsystem
: Batterie
: Stromsteuerung
: Auto-Lichtreglerschalter
: Zündung (ACC)
: Erdungsanschluss (Masse)
: Hinterer Lautsprecher (rechts)
: Vorderer Lautsprecher (rechts)
[
: Vorderer Lautsprecher (links)
[
: Hinterer Lautsprecher (links) *
[
DEUTSCH
