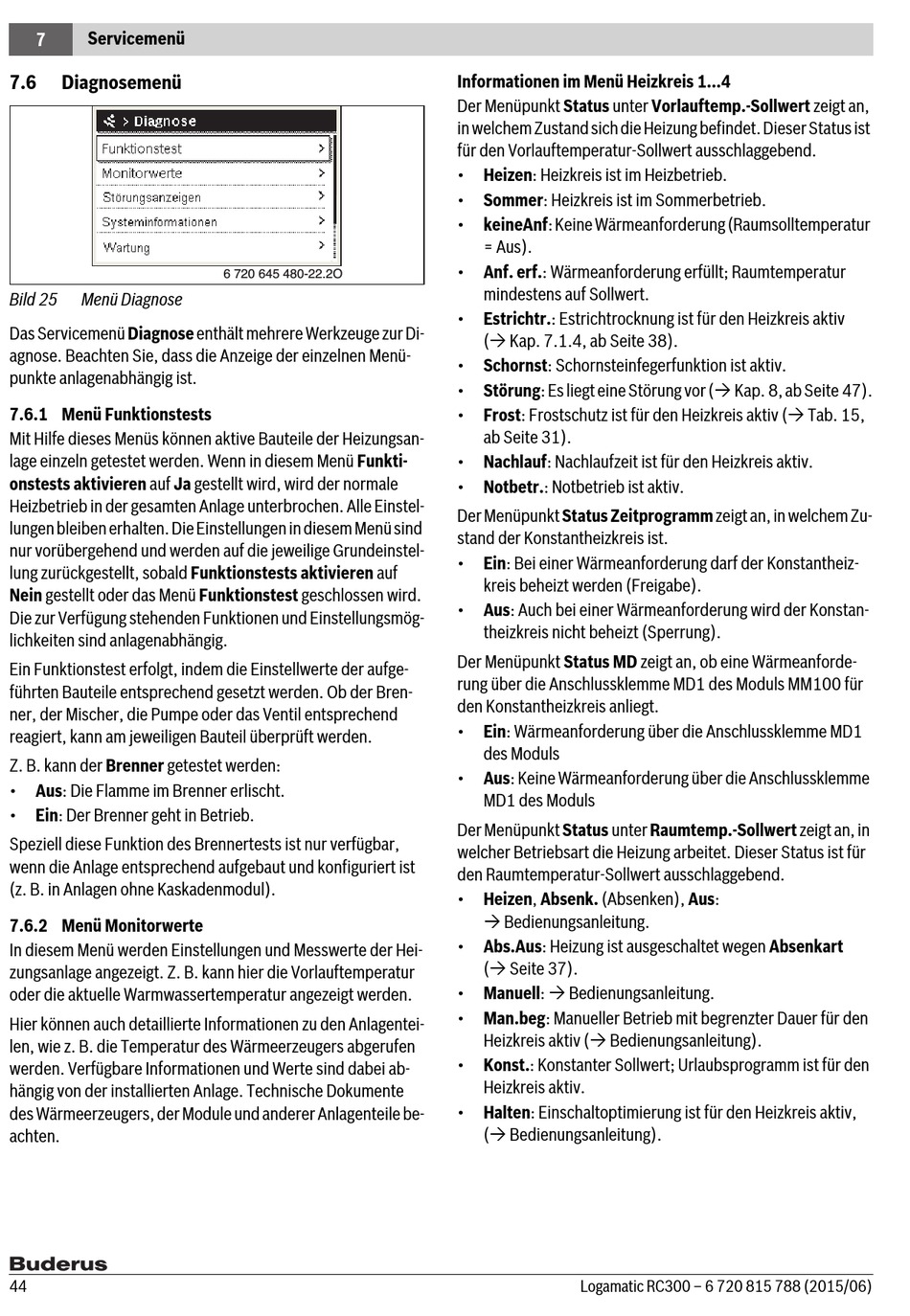

Servicemenü
7
7.6 Diagnosemenü
Bild 25 Menü Diagnose
Das Servicemenü Diagnose enthält mehrere Werkzeuge zur Di-
agnose. Beachten Sie, dass die Anzeige der einzelnen Menü-
punkte anlagenabhängig ist.
7.6.1 Menü Funktionstests
Mit Hilfe dieses Menüs können aktive Bauteile der Heizungsan-
lage einzeln getestet werden. Wenn in diesem Menü Funkti-
onstests aktivieren auf Ja gestellt wird, wird der normale
Heizbetrieb in der gesamten Anlage unterbrochen. Alle Einstel-
lungen bleiben erhalten. Die Einstellungen in diesem Menü sind
nur vorübergehend und werden auf die jeweilige Grundeinstel-
lung zurückgestellt, sobald Funktionstests aktivieren auf
Nein gestellt oder das Menü Funktionstest geschlossen wird.
Die zur Verfügung stehenden Funktionen und Einstellungsmög-
lichkeiten sind anlagenabhängig.
Ein Funktionstest erfolgt, indem die Einstellwerte der aufge-
führten Bauteile entsprechend gesetzt werden. Ob der Bren-
ner, der Mischer, die Pumpe oder das Ventil entsprechend
reagiert, kann am jeweiligen Bauteil überprüft werden.
Z. B. kann der Brenner getestet werden:
• Aus: Die Flamme im Brenner erlischt.
• Ein: Der Brenner geht in Betrieb.
Speziell diese Funktion des Brennertests ist nur verfügbar,
wenn die Anlage entsprechend aufgebaut und konfiguriert ist
(z. B. in Anlagen ohne Kaskadenmodul).
7.6.2 Menü Monitorwerte
In diesem Menü werden Einstellungen und Messwerte der Hei-
zungsanlage angezeigt. Z. B. kann hier die Vorlauftemperatur
oder die aktuelle Warmwassertemperatur angezeigt werden.
Hier können auch detaillierte Informationen zu den Anlagentei-
len, wie z. B. die Temperatur des Wärmeerzeugers abgerufen
werden. Verfügbare Informationen und Werte sind dabei ab-
hängig von der installierten Anlage. Technische Dokumente
des Wärmeerzeugers, der Module und anderer Anlagenteile be-
achten.
44
6 720 645 480-22.2O
Informationen im Menü Heizkreis 1...4
Der Menüpunkt Status unter Vorlauftemp.-Sollwert zeigt an,
in welchem Zustand sich die Heizung befindet. Dieser Status ist
für den Vorlauftemperatur-Sollwert ausschlaggebend.
• Heizen: Heizkreis ist im Heizbetrieb.
• Sommer: Heizkreis ist im Sommerbetrieb.
• keineAnf: Keine Wärmeanforderung (Raumsolltemperatur
= Aus).
• Anf. erf.: Wärmeanforderung erfüllt; Raumtemperatur
mindestens auf Sollwert.
• Estrichtr.: Estrichtrocknung ist für den Heizkreis aktiv
( Kap. 7.1.4, ab Seite 38).
• Schornst: Schornsteinfegerfunktion ist aktiv.
• Störung: Es liegt eine Störung vor ( Kap. 8, ab Seite 47).
• Frost: Frostschutz ist für den Heizkreis aktiv ( Tab. 15,
ab Seite 31).
• Nachlauf: Nachlaufzeit ist für den Heizkreis aktiv.
• Notbetr.: Notbetrieb ist aktiv.
Der Menüpunkt Status Zeitprogramm zeigt an, in welchem Zu-
stand der Konstantheizkreis ist.
Ein: Bei einer Wärmeanforderung darf der Konstantheiz-
•
kreis beheizt werden (Freigabe).
• Aus: Auch bei einer Wärmeanforderung wird der Konstan-
theizkreis nicht beheizt (Sperrung).
Der Menüpunkt Status MD zeigt an, ob eine Wärmeanforde-
rung über die Anschlussklemme MD1 des Moduls MM100 für
den Konstantheizkreis anliegt.
• Ein: Wärmeanforderung über die Anschlussklemme MD1
des Moduls
• Aus: Keine Wärmeanforderung über die Anschlussklemme
MD1 des Moduls
Der Menüpunkt Status unter Raumtemp.-Sollwert zeigt an, in
welcher Betriebsart die Heizung arbeitet. Dieser Status ist für
den Raumtemperatur-Sollwert ausschlaggebend.
• Heizen, Absenk. (Absenken), Aus:
 Bedienungsanleitung.
• Abs.Aus: Heizung ist ausgeschaltet wegen Absenkart
( Seite 37).
Manuell:  Bedienungsanleitung.
•
• Man.beg: Manueller Betrieb mit begrenzter Dauer für den
Heizkreis aktiv ( Bedienungsanleitung).
• Konst.: Konstanter Sollwert; Urlaubsprogramm ist für den
Heizkreis aktiv.
• Halten: Einschaltoptimierung ist für den Heizkreis aktiv,
( Bedienungsanleitung).
Logamatic RC300 – 6 720 815 788 (2015/06)
