Sollwertprofile
Rampenart Gradient
Die Rampensegmentzeit (ZEIT) bestimmt den Gradienten, mit der der Profiler-Ausgang das nächste
Haltesegment erreichen wird, wo der Gradient mit Hilfe der Optionen ZEIT/ZEITEINHEITEN festgelegt
wird. Die Systemmeldung WERT des Rampensegments wird nicht verwendet.
Rampensegmente
Zeit = Gradient, mit dem der nächste Haltewert erreicht wird, in Istwert-Einheiten/Zeiteinheiten.
Wert = Nicht verwendet mit Rampensegmenten
Segment #3
Wert
Segment #1
Wert
Segment #1
Zeit
ACHTUNG
Die ZEIT-Systemmeldung der Rampenart Gradient erfolgt in technischen Einheiten des Istwertes, und nicht in
Zeiteinheiten (Sekunden, Minuten oder Stunden).
Rampenart Extern
Diese Rampenart funktioniert mit den diskreten Eingang RAMPENANSTIEG. Während eines
Rampensegments, immer wenn RAMPENANSTIEG von AUS auf EIN wechselt, erhöht sich der Profiler-
Ausgang um den Wert, der in der ZEIT-Option des Rampensegments festgelegt wurde
(in Istwerteinheiten). Wenn RAMPENANSTIEG von EIN auf AUS wechselt, hält der Profiler-Ausgang bei
seinem aktuellen Wert. Dieser Vorgang "Erhöhen-Anhalten" wiederholt sich, bis der Profiler-Ausgang
den Wert (WERT) des nächsten Haltesegments erreicht. Die Systemmeldung WERT des
Rampensegments wird nicht verwendet.
184
Rampenart = Gradient
Merkmale dieser Rampenart
* Erstes und letztes Segment müssen Haltewerte sein.
* Keine aufeinanderfolgenden Rampen oder Haltewerte.
Beispiel: Zeit = 3. Zeiteinheiten = Sekunden. Istwert-Einheiten = Grad F
Daher verläuft das Profil in einer Rampe zum nächsten Haltewert bei 3 Grad F pro Sekunde
Segment #2
Zeit = Gradient

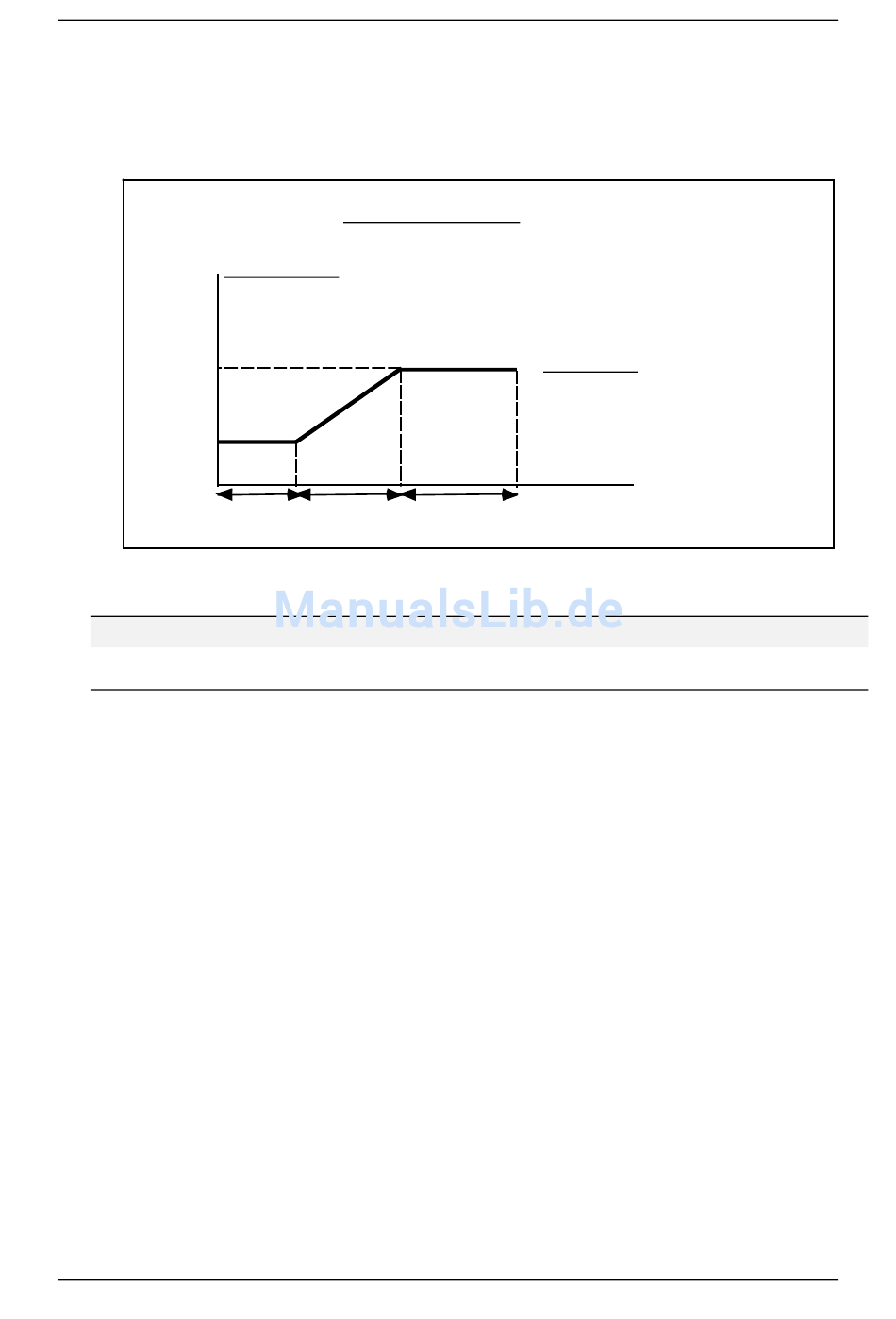

Abbildung 5-5 Rampenart Gradient
Grafik-Schreiber – Benutzerhandbuch
Haltesegmente
Zeit = Dauer eines Haltewertes
Wert = Wert eines Haltewertes
Segment #3
Zeit
