Button „I/O Length Overview
Mit einem Klick auf diesen Button öffnet sich ein neues Fenster. Die dargestellte Tabelle enthält eine
Übersicht über die belegten Bytes pro Modul und die Byteposition. Hat ein Modul nur ein Byte Ein-
gangsdaten wird die Belegung mit „0 ... 0" angezeigt. Es wird nur Byte 0 belegt.
Der Busknoten belegt weder ein Eingangs- noch ein. Ausgangsbyte, hat aber einen Datenbereich für
die Diagnosedarstellung und zur Steuerung der Diagnosebestätigung. Diese Bereiche sind am Ende
der E/A-Daten angeordnet.

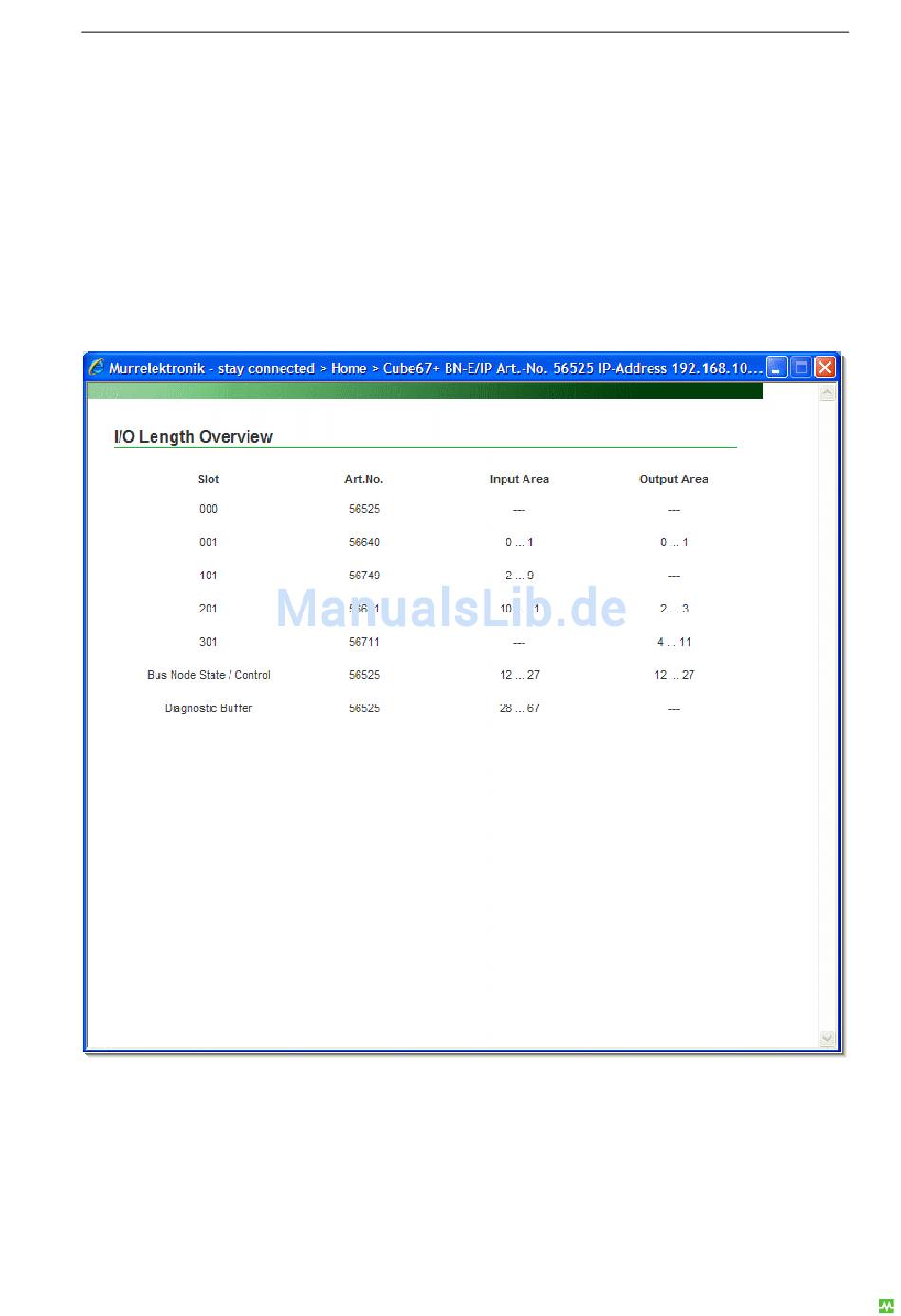

Abb. 24 I/O Length Overview
