Handbuch
Systemkommunikation
LED-Anzeige
US
Sensor- und Systemversorgung
LED-Anzeige
US

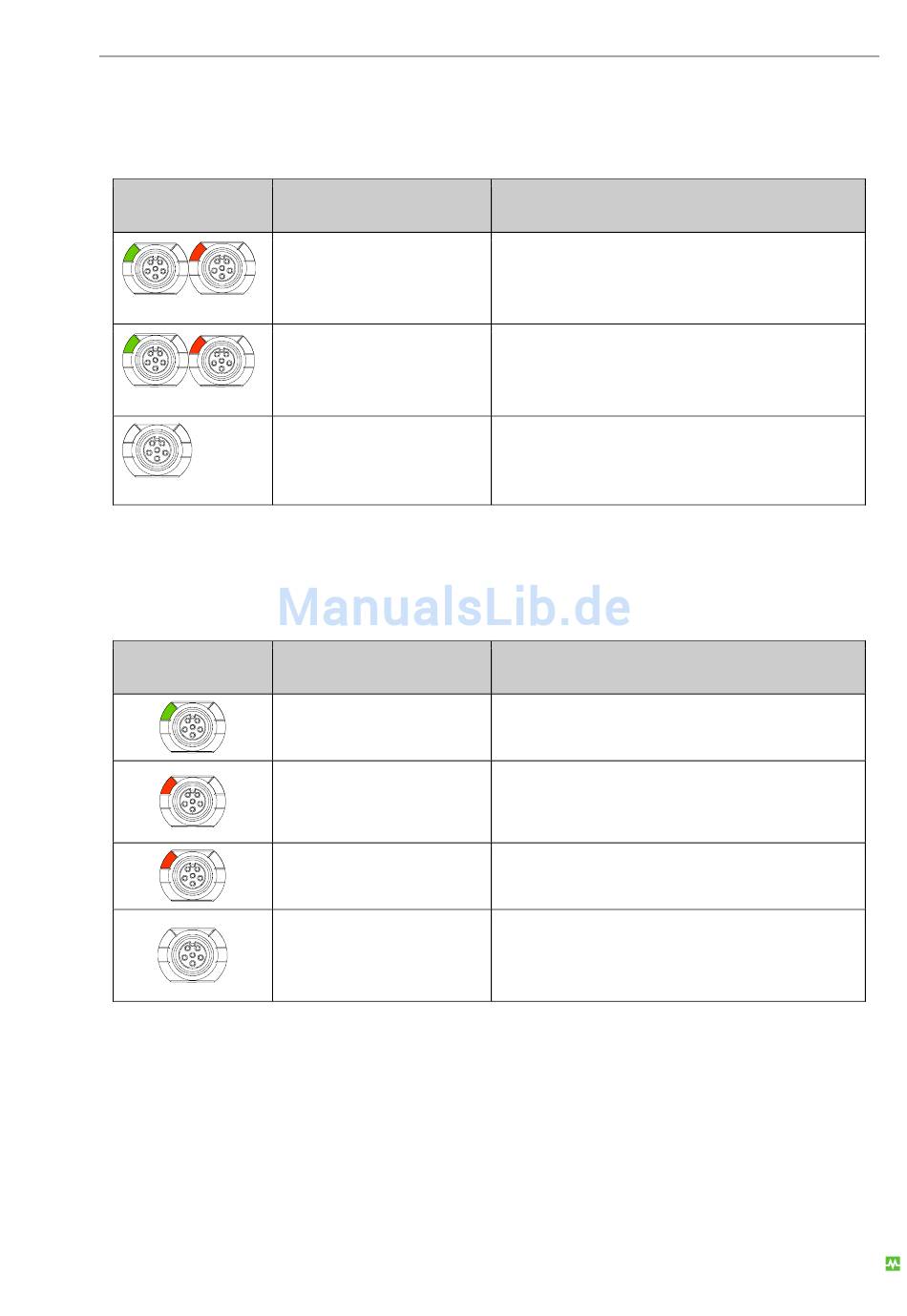

Tab. 10: Status der Sensor- und Systemversorgung am Busknoten
Verhalten
grün / rot
dauerleuchtend
grün / rot
blinkend
aus
Tab. 9: Status der Systemkommunikation am Busknoten
Verhalten
grün
rot
rot
aus
Zustand
Datenaustausch
Kein Datenaustausch
Keine Kommunikation
Zustand
ok (> 18 V)
Unterspannung oder Kurzschluss der Sensor-
versorgung
Überlast I > 4 A
Nicht vorhanden oder
Sensorversorgung < 13 V
Cube67+ | BN-E/IP
