Diagnosepuffer
Die Tabelle enthält bis zu 16 Diagnosen des Busknotens und der angeschlossenen Module. Die Tiefe
des Buffers läßt sich unter dem Link „Properties" einstellen. Liegen im Cube67+ System mehr als 16
Diagnosen vor, wird ein Diagnoseoverflow angezeigt. Es wird 255
angezeigt. Im Fall eines Diagno-
Dez
seoverflows werden ältere anliegende Diagnosen durch neue Diagnosen überschrieben. Das Diagno-
seabbild ist in Folge nicht mehr konsistent.
Acknowledge Mode
Eine Diagnose kann nur quittiert werden, wenn sie nicht mehr anliegt. Das Löschen der Diagnosen
über den Webserver ist nur möglich, wenn der Busknoten keine Ethernet/IP Verbindung hat.

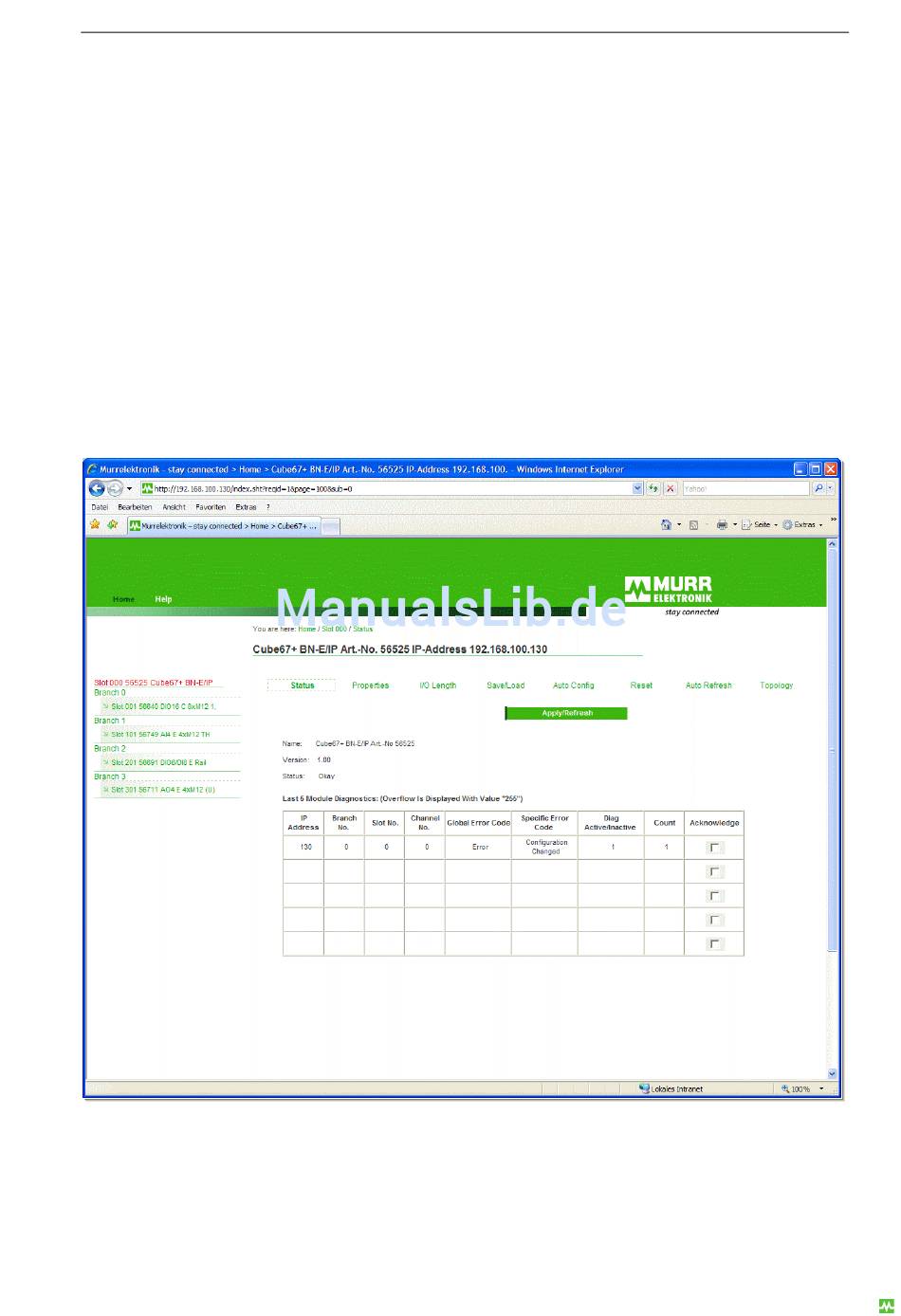

Abb. 21 „Diagnostic Buffer mit Acknowledgement.
