Handbuch
Cube67+ | BN-E/IP
3 Inbetriebnahme
3.1 Eigenschaften der internen Systemverbindung

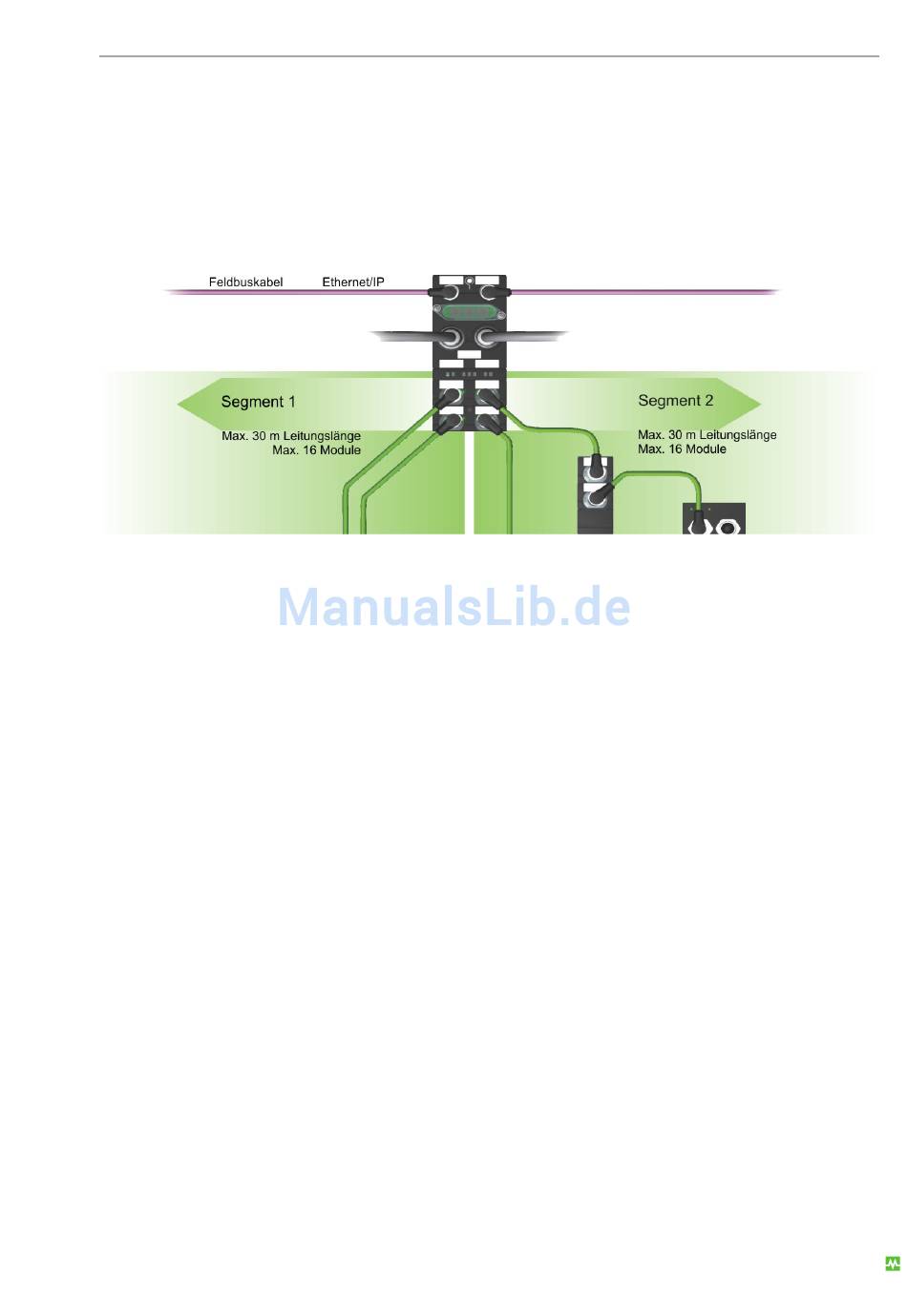

Abb. 4 Eigenschaften der internen Systemverbindung
Die interne Systemverbindung ist in 2 Segmente unterteilt und kann aufgrund dieser Unterteilung mit
Leitungen bis 30 m Länge und max. 16 Modulen je Segment betrieben werden.
Die zwei Buchsen auf der linken Seite gehören zum linken Segment der internen Systemverbindung, die
zwei Buchsen auf der rechten Seite zum rechten Segment. Jedes Segment kann mit der maximalen Lei-
tungslänge von 30 m betrieben werden, die Aufteilung kann frei nach Applikationsanforderung erfolgen.
D.h. eine einzelne Systemleitung mit 30 m Länge an einer der Buchsen ist ebenso erlaubt wie 6 System-
leitungen mit je 5 m Länge oder 10 Systemleitungen mit je 3 m Länge beliebig verteilt auf die zum Seg-
ment gehörenden Buchsen. Gleiches gilt für die Modulanzahl, je Segment sind max. 16 Module erlaubt.
Diese können nur an einer Buchse des Segments angeschlossen sein oder beliebig auf beide Buchsen
des Segments verteilt werden.
Werden Module an einer entsprechenden Buchse x angeschlossen, dann spricht man von einem An-
schluss am Strang x, wobei das x der entsprechenden Buchsennummer entspricht. Also Strang 0 für
Buchse 0, Strang 1 für Buchse 1 usw.
15
