4.1.5 LAN-Port-LEDs
Die zwei Diagnose-LEDs L/A Port1 und L/A Port2 signalisieren den aktuellen EtherNet/IP-Zustand.
LED
LAN-PORT (L/A)
LINK gelb
LAN-PORT (L/A)
ACTIVITY grün

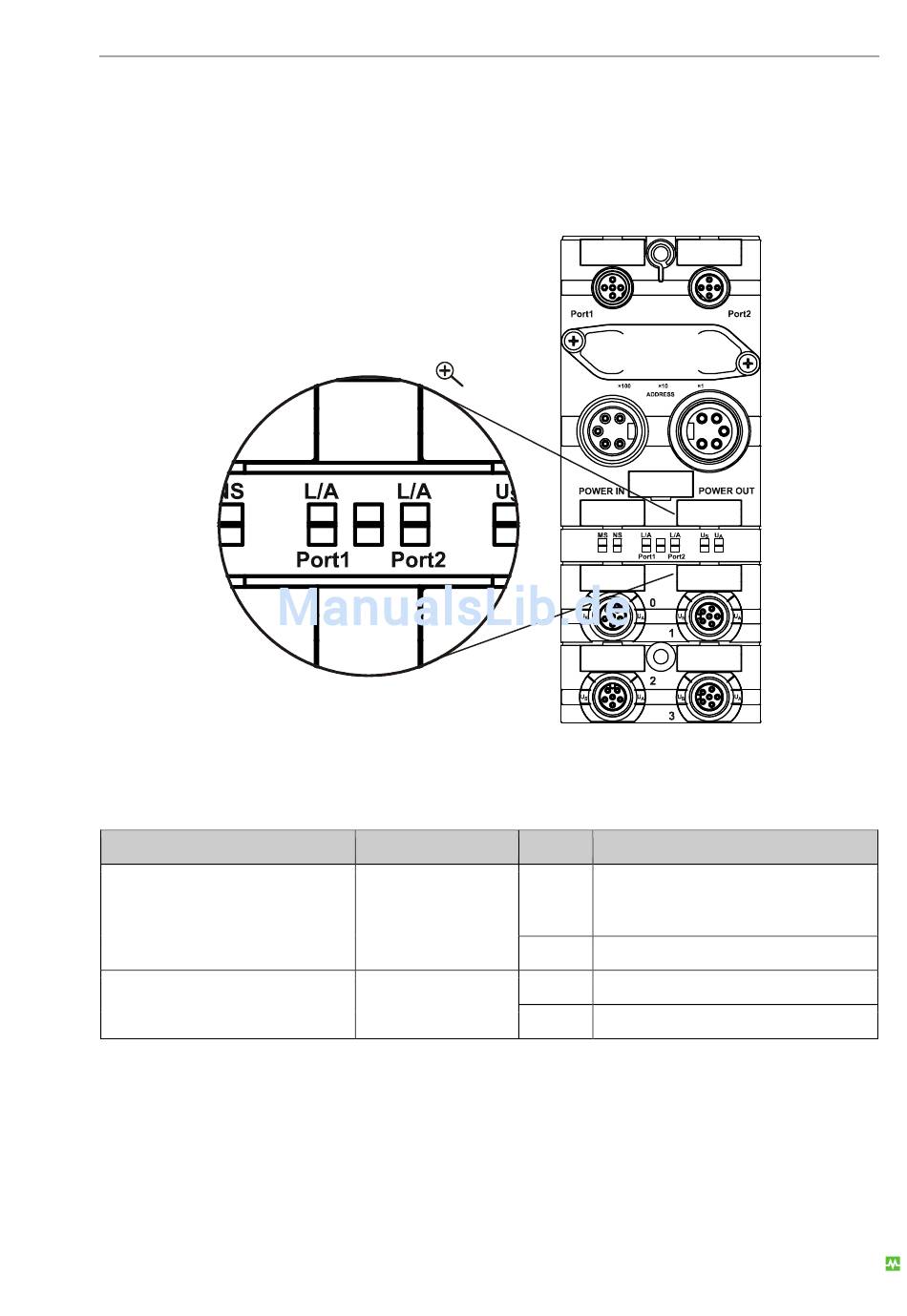

Abb. 16 L/A-LEDs für Port 1 und 2
Anzeige
Status der
Leitungsverbindung
Datenverkehr in
den Leitungen
Tab. 12: LEDs L/A Port1 und L/A Port2
Status
Beschreibung
an
Leitungsverbindung zu Switch oder
anderem Ethernet-Teilnehmer vor-
handen
aus
keine Leitungsverbindung
aus
keine Daten vorhanden
blinkt
Daten werden übertragen
Cube67+ | BN-E/IP
38
