Server an, der mit KVM-Port 1 verbunden ist. Die mit Benutzerport 2 verbundene Benutzerkonsole zeigt den
KVM-Switch oder den Server an, der mit KVM-Port 2 verbunden ist usw.
Telefonleitungsport (optional)
Die TR-Serie von IP-Reach ist mit einem integrierten Modem für den Remotezugriff ausgestattet, wenn das
LAN/WAN nicht verfügbar ist. Verbinden Sie den Port mit der Bezeichnung „Tel Line" über das mitgelieferte
Telefonkabel mit einer analogen Telefonbuchse.
Serieller Eingangsport (optional)
Auf seriell gesteuerte Geräte (VT100-Terminalemulation) kann über IP-Reach remote zugegriffen werden,
wenn sie mit dem seriellen Eingangsport („IN") auf der Rückseite von IP-Reach verbunden werden.
Der serielle Port von IP-Reach entspricht dem Typ DTE. Verwenden Sie zum Anschließen eines anderen
seriellen DTE-Geräts an IP-Reach ein serielles Null-Modem-Kabel. Zum Anschließen eines seriellen
DCE-Geräts an IP-Reach verwenden Sie ein serielles Durchsteckkabel.
Physische Anschlüsse der M-Serie
Netzschalter
Netzkabel
Netzkabel
Verbinden Sie das beiliegende Netzkabel mit IP-Reach, und schließen Sie es an die Wechsel-
stromversorgung an.
Lokale Verwaltungskonsole
Schließen Sie eine PS/2-Tastatur und einen MultiSync-Monitor an die entsprechenden Ports mit der
Bezeichnung „Admin Console" (Verwaltungskonsole) auf der Rückseite des IP-Reach-Geräts an.
Ports 1-2 der lokalen
Serieller
Zugriffskonsole
Eingang
Dediziertes
Modem

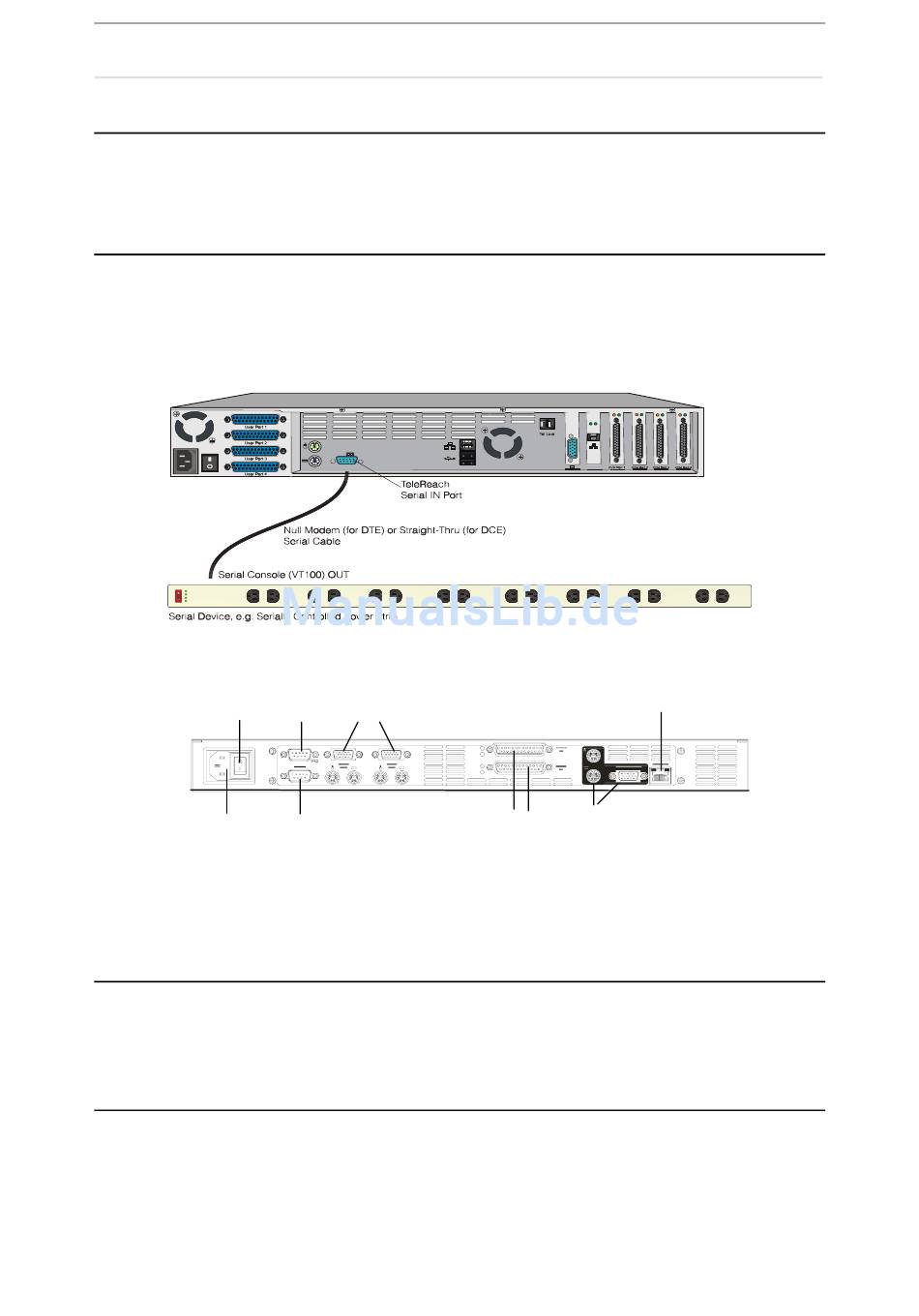

Rückseite des Modells IP-Reach M-Serie
Netzwerkport
Lokale
KVM-Eingangsports
Verwaltungskonsole
1-2
